挖掘装载机配套螺旋钻孔作业装置结构

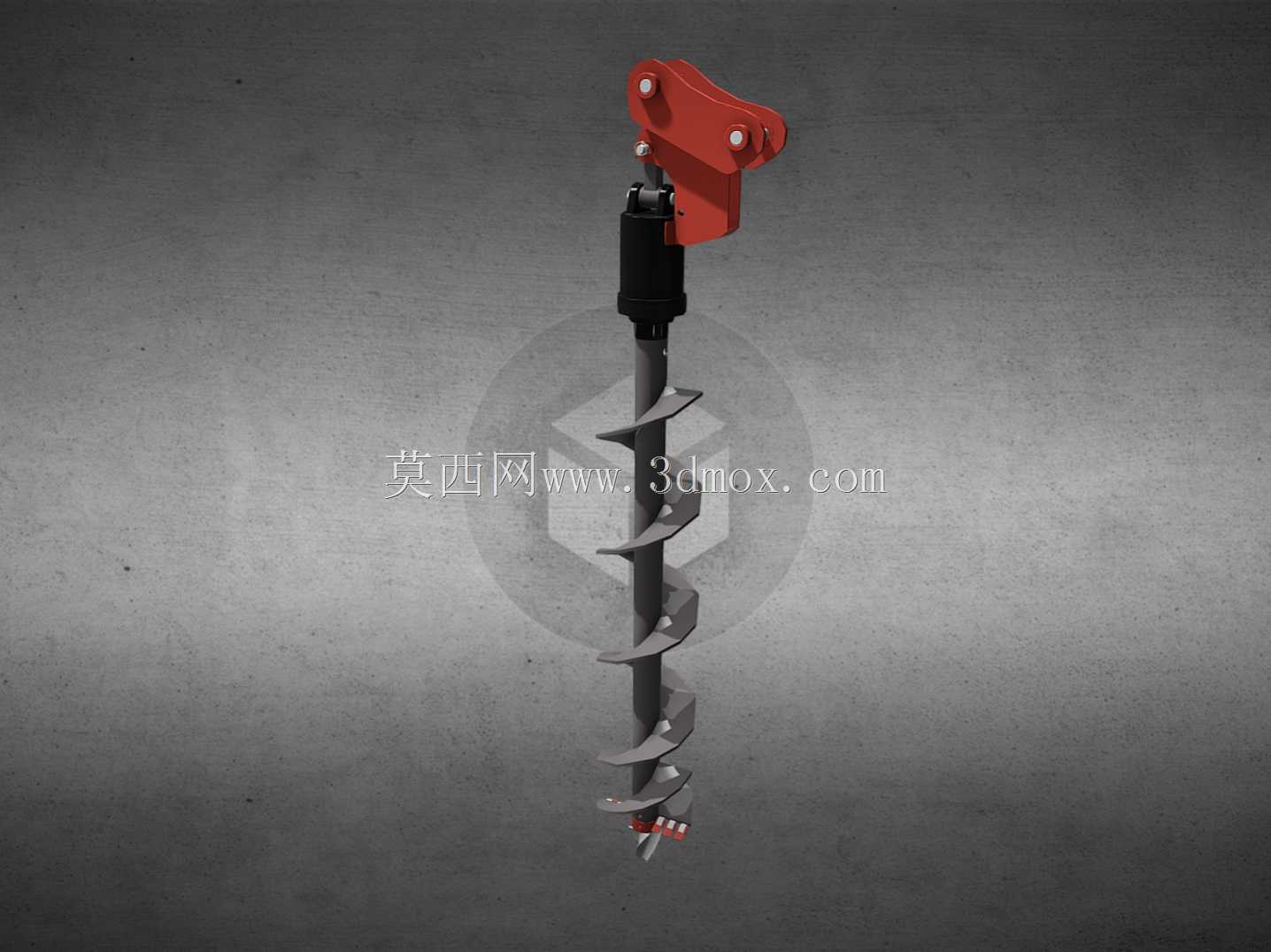

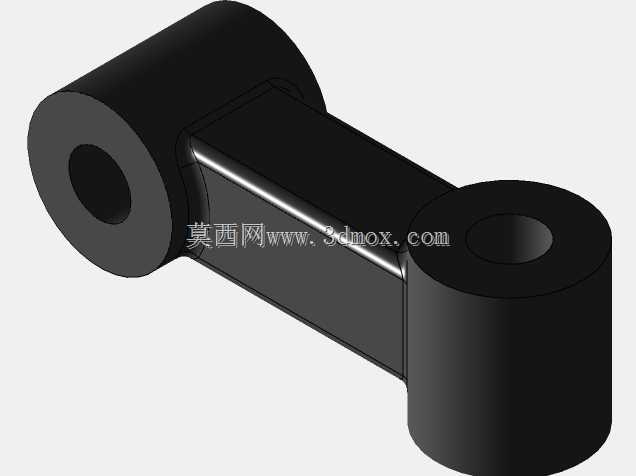

　　这套螺旋钻孔作业装置，主要适配挖掘装载机的前端属具接口，可覆盖多类工程场景的钻孔作业需求，从农林业的植树挖坑、果树施肥钻孔，到市政工程的路灯桩基钻孔、管线铺设先导孔施工，再到小型建筑工程的地锚孔、围栏桩孔作业，都能通过属具快换结构快速挂载投入使用，无需对主机液压系统做大幅改造。装置整体采用三段式模块化结构设计，最上端为挂载连接架，通过销轴与主机动臂前端连接，连接架上预留的四个安装孔位可适配不同吨位挖掘装载机的属具安装尺寸，安装边界控制在连接架横向宽度220mm、纵向安装孔距160mm范围内，可兼容市面主流中小吨位挖掘装载机的快换接口，无需额外加工转接板。连接架下方集成液压驱动单元，采用行星减速结构作为扭矩传递核心，

　　可将主机输出的液压能转化为低转速大扭矩的旋转动力，针对不同硬度的作业地层，可通过调整主机液压输出流量匹配对应的输出转速，在黏土层作业时可适当提升转速降低钻具切削阻力，在砂卵石层或硬土层作业时可降低转速增大输出扭矩，避免钻具卡滞或驱动单元过载。驱动单元下方连接螺旋钻杆主体，钻杆螺旋叶片采用等螺距设计，叶片外缘做耐磨堆焊处理，可降低带土作业过程中的叶片磨损速率，钻杆最下端为切削刀头总成，刀头采用分体式可更换结构，针对不同作业地层可更换对应形式的切削齿：在普通土层作业时使用宽面切削齿，可快速切削土体并通过螺旋叶片将碎土带出孔外；在含碎石的硬土层作业时可更换硬质合金齿，提升刀头的抗冲击耐磨性能。

　　整套装置的作业钻孔直径覆盖范围从150mm到600mm，可根据作业需求更换不同直径的钻杆总成，最大钻孔深度可达2.5m，满足多数小型工程的钻孔深度要求。设计过程中重点考虑了作业过程中的受力平衡，驱动单元输出轴与钻杆采用花键连接，可传递更大扭矩的同时，保证钻杆旋转过程中的同轴度，避免钻孔过程中出现孔位偏斜的问题；连接架与驱动单元之间设置缓冲减震结构，可吸收钻孔过程中遇到硬质地层时产生的冲击载荷，保护主机液压系统与驱动单元内部齿轮结构。在作业边界控制上，整套装置挂载后整机前端外伸长度控制在1.8m以内，作业时最小回转半径为2.2m，可在狭窄的市政巷道、林间空地等受限空间内开展作业，不会因为装置尺寸过大影响作业灵活性。

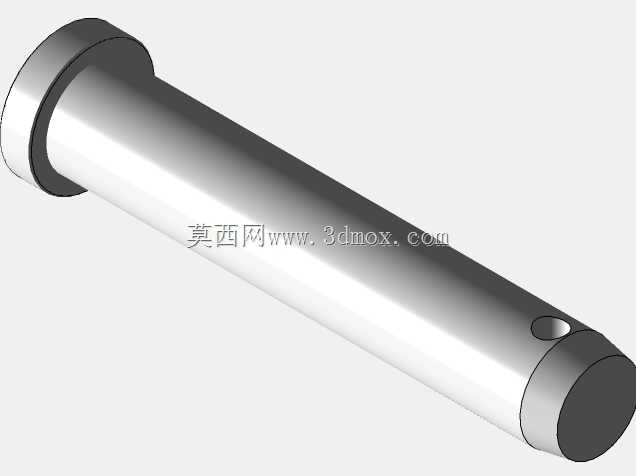

　　钻杆螺旋叶片的导程设计经过多轮作业验证，在黏土作业时不会出现糊钻堵转的问题，碎土可沿着螺旋叶片顺畅排出孔外，无需额外反复提钻清土，作业效率相比传统人工挖坑提升数十倍。针对不同作业场景的特殊需求，装置还预留了加压接口，可借助主机动臂的下压力给钻具提供轴向进给压力，在硬质地层作业时无需额外配置加压装置，仅通过主机操作即可实现钻具的进给与提升，操作逻辑与挖掘装载机原有属具的操作逻辑保持一致，操作人员无需额外长时间培训即可上手作业。整套结构的所有连接销轴都做了防锈耐磨处理，日常维护仅需定期向驱动单元加注齿轮油、检查切削齿磨损情况即可，维护成本较低，适合各类小型工程施工队、农林养护单位配套使用。
