立式单角带支架砧座钣金加工结构

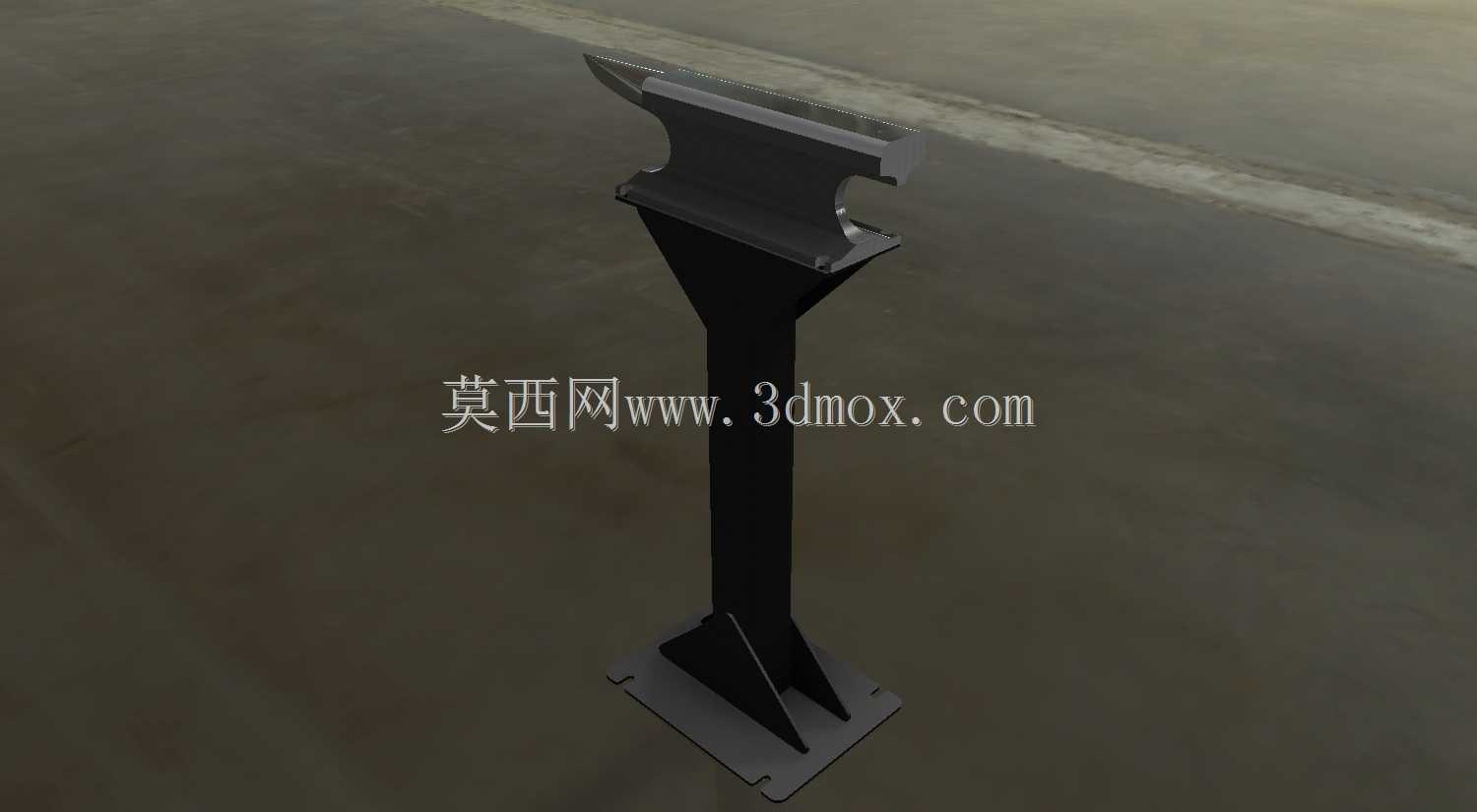

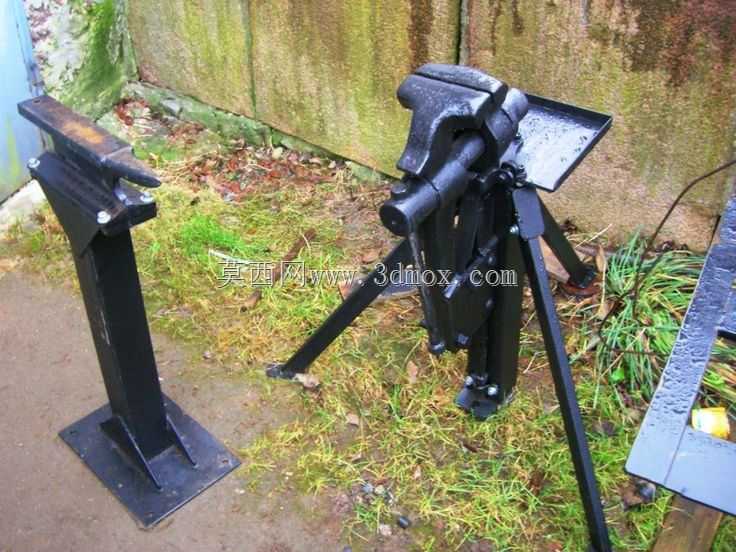

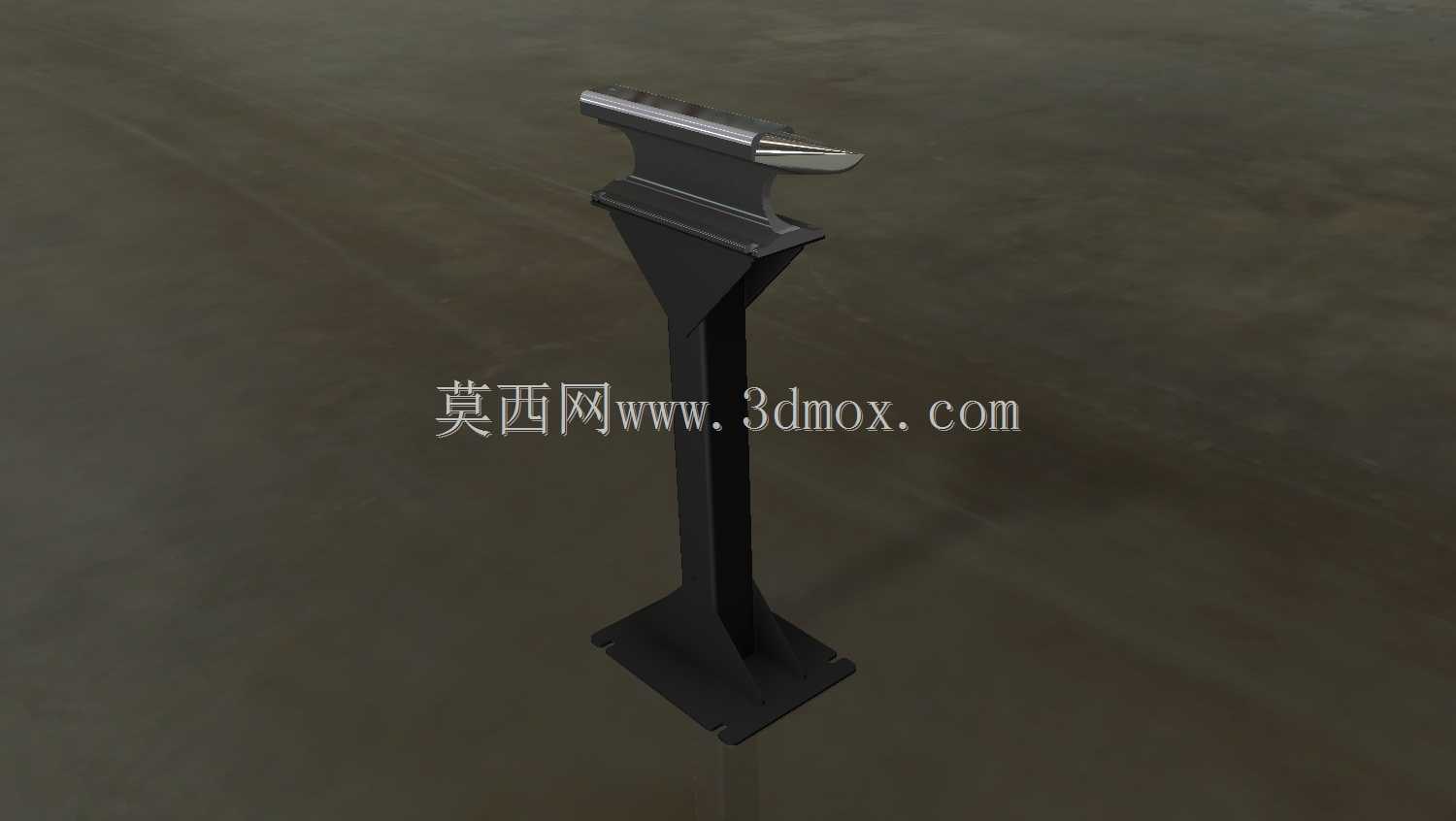

　　在小型机加工车间、五金维修站点、个人钣金作业工坊以及首饰打制、铁艺定制这类轻量金属成型场景里，带立式支架的单角砧座是出镜率极高的基础作业承载件，它不像重型锻打砧座需要做深埋地基处理，整体落地式的结构设计让它可以灵活布置在作业区域的任意位置，不需要提前做复杂的地面预埋施工，只要保证安装地面的水平度满足承载要求，通过底座预留的四个安装孔配合膨胀螺栓完成固定，就能快速投入使用，对于经常需要调整工位布局的小型加工场所来说，这种安装方式的适配性要远高于传统固定式重型铁砧。从结构设计逻辑来看，这款砧座采用了分体式组合的思路，上部的砧体部分和下部的支撑立柱做了分离式设计，砧体的作业面做了差异化的功能分区：平整的主平面承担常规的钣金校平、

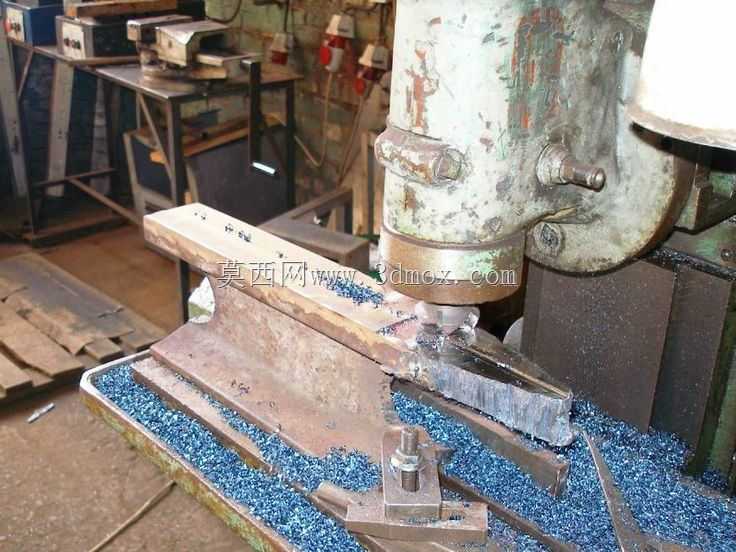

　　小型工件弯折、錾切作业的承载功能，前端延伸出的单角锥状结构，则专门应对环形工件校圆、小半径圆弧弯折、薄壁件局部成型这类需要曲面支撑的作业场景，作业面的边缘做了小半径的圆角过渡处理，避免在钣金弯折过程中因为棱边过于尖锐造成工件表面出现压痕或者应力集中的折裂缺陷，这一点对于处理0.5-2mm厚度的薄钢板、铜板这类延展性较好的金属材料时尤为重要。下部的支撑立柱采用了变截面的锥形结构设计，从顶部和砧体连接的位置向下逐步收窄再到底座安装位置向外扩展，这种结构一方面可以在减轻整体自重的前提下保证足够的结构刚性，减少大力锤击作业时的结构晃动量，另一方面锥形的立柱截面可以让锤击产生的冲击力沿着立柱轴线方向垂直传导到底部的安装底座上，避免出现侧向的分力造成支架连接位置的焊缝开裂或者固定螺栓松动。底座部分采用了方形的平板结构，四个角位置预留的沉头安装孔可以让膨胀螺栓的头部完全沉入孔内，不会突出底座表面影响安装的贴合度，安装时需要注意底座和地面之间的间隙要使用薄金属垫片垫实，不能出现悬空的位置，否则长期锤击作业会造成底座变形，甚至出现固定螺栓断裂的问题。从实际使用的功能边界来看，这款砧座的承载能力适配的是轻量级的金属加工作业，不适合用于大重量锻件的反复热锻作业，它的作业面硬度经过表面淬火处理后可以满足常温下的钣金敲击、小型零件的整形、铆钉铆接这类作业的耐磨要求，支撑立柱的高度设计符合人体站立作业的 ergonomic 要求，

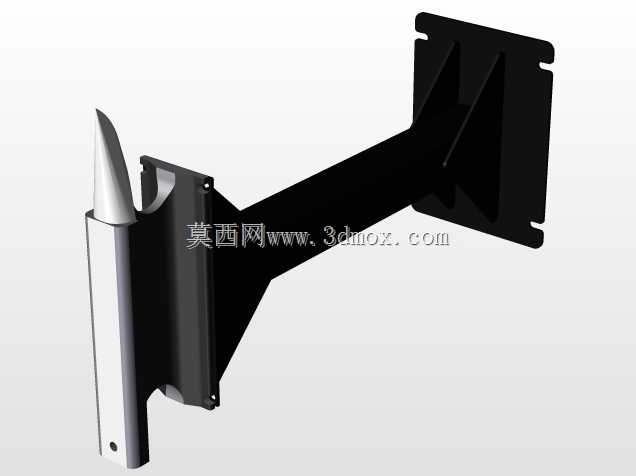

　　作业人员站立时手臂自然下垂的高度刚好和砧座的主作业面齐平，长时间作业不会因为弯腰或者抬臂过高造成肌肉疲劳，这一点在做批量的小型钣金件成型作业时，能有效降低作业人员的体力消耗。在三维建模的过程中，这类砧座的结构需要重点关注几个配合位置的公差设计：首先是砧体和立柱连接的贴合面，要保证足够的平面度要求，否则安装后砧体会出现倾斜，作业时工件容易滑动；其次是底座安装孔的位置度，要和常用的膨胀螺栓安装尺寸匹配，避免现场安装时出现孔位不对的问题；还有就是砧体作业面的淬火区域范围，建模时可以单独拆分出淬火层的实体部分，方便后续做热处理工艺的标注，作业面的表面粗糙度要求要达到Ra1.6以下，过于粗糙的表面会在钣金工件表面留下压痕，影响成品的外观质量。

　　很多新手在设计这类立式砧座的时候，容易忽略立柱和底座连接位置的加强结构，实际上在锤击作业时，立柱和底座连接的根部是应力集中最明显的位置，这款产品在这个位置做了三角形的加强筋结构，沿着立柱的四个侧面均匀布置，既不会过多增加整体重量，又能有效提升连接位置的抗疲劳强度，避免长期受冲击载荷出现焊缝开裂的问题。另外砧体前端的单角部分，锥度设计也有实际的工程考量，锥度过大会造成小半径弯折时无法贴合工件弧度，锥度过小则会降低尖角部分的结构强度，容易在大力敲击时出现崩边的问题，设计时这个锥度一般控制在1:8到1:10之间，既能满足常规小半径圆弧作业的需求，又能保证尖角部分有足够的结构强度。在日常使用过程中，这类砧座的作业面要注意避免被电焊渣烫伤，也不要用硬度高于砧面的硬质合金锤头直接大力敲击尖角位置，否则容易造成砧面出现凹坑或者尖角崩缺，影响后续的作业精度，每次使用后及时清理砧面的金属碎屑和油污，保持作业面的平整光洁，能有效延长砧座的使用寿命。
