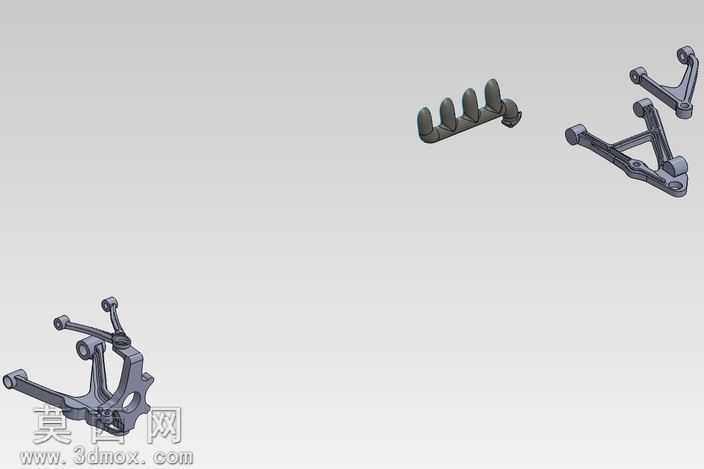

克尔维特C5汽车悬架控制臂结构模型

本模型围绕克尔维特C5车型的底盘悬架控制部件展开三维建模设计，建模过程中依托实车底盘的结构参数，对控制臂的铰接点位、杆件弯折弧度、安装基座的轮廓进行1:1比例还原，确保各部件的装配间隙符合实车装配逻辑。建模阶段优先采用参数化草图绘制各杆件的截面轮廓，通过拉伸、扫掠等基础特征生成主体结构，再对铰接球头、安装孔位、加强筋结构进行细节特征处理，所有倒角、圆角均参考真实冲压焊接构件的工艺特征设置，避免出现不符合加工逻辑的尖锐棱角。材质渲染环节针对金属冲压构件的特性，为主体杆件赋予哑光合金钢材质，调整金属粗糙度参数模拟实际构件表面的氧化层质感，对铰接位置的球头销、衬套部位分别赋予抛光金属与橡胶材质，通过分层材质设置区分不同功能部件的视觉差异，渲染时采用柔和的侧方打光，清晰呈现构件的弯折结构与加强筋的凹凸轮廓，避免强光造成的结构细节丢失。结构设计上完整还原双叉臂悬架控制臂的受力传导逻辑，上下摆臂的铰接点位置严格对应车轮定位参数的设计需求，附带的指状限位构件的安装位置、轮廓尺寸均匹配实车的限位行程设计，可直观展示悬架跳动过程中各部件的运动干涉边界。设计思路上以结构验证为核心目标，模型保留了所有安装孔的孔径参数、衬套的配合尺寸，可直接用于底盘改装的结构匹配验证，也可作为汽车底盘结构教学的演示模型，帮助理解悬架控制臂的受力路径与装配关系，模型各部件均为独立可编辑特征，方便后续根据改装需求调整杆件长度、安装点位等参数，适配不同的底盘调校方案。
