弧形连接固定用金属抱箍结构件

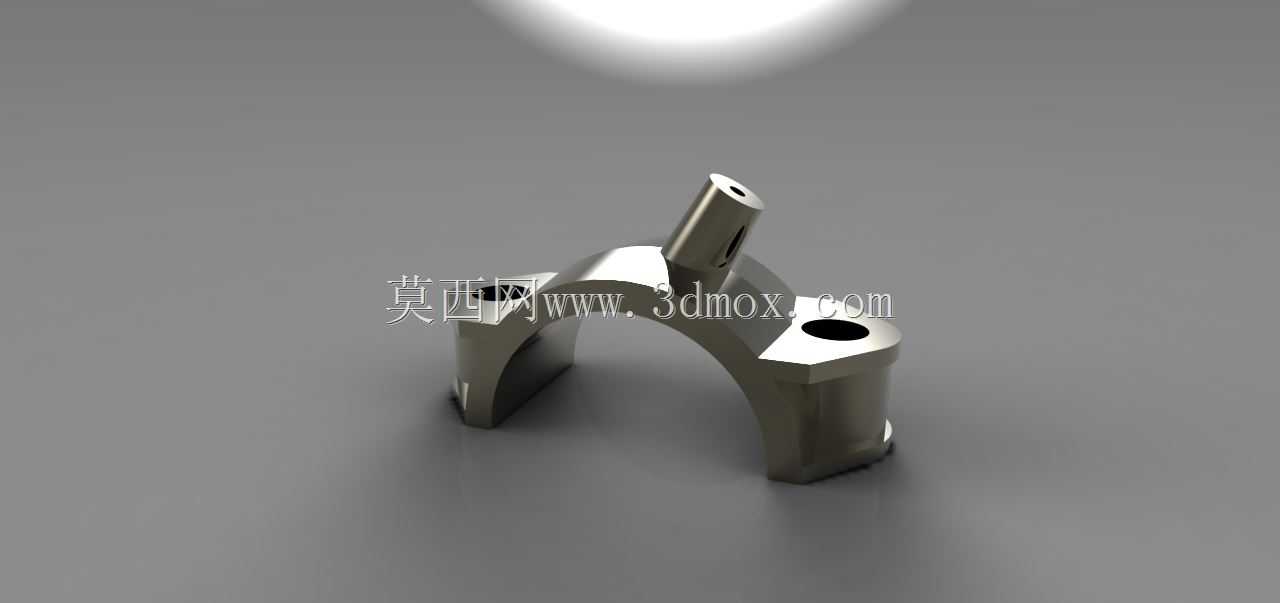

　　这类弧形抱箍结构件在工业管路敷设、轻型轴类部件限位、小型执行元件安装场景中应用十分广泛，日常做设备改造、小型自动化工位搭建时经常会用到这类零件，它的核心作用是通过半包围的弧形面贴合被固定件的圆柱外壁，配合另一侧的配对抱箍或者安装基座，实现被固定件的径向锁紧，避免部件工作时出现径向窜动或者周向转动。从结构设计来看，主体的弧形内曲面是核心配合面，加工时需要保证曲面的圆度公差，避免和被固定圆柱面出现线接触导致锁紧力不足、长期使用出现松动的问题；弧形段两端延伸出的带孔凸台是安装锁紧位，两个凸台的安装孔同轴度需要控制在合理公差范围内，否则穿装锁紧螺栓时会出现别劲的情况，不仅装配难度提升，还会导致锁紧应力集中在凸台根部，

　　长期受振动影响容易出现断裂失效。上方凸起的带孔柱位是附加的功能延伸结构，既可以作为小型传感器、管线支架的安装位，也可以穿装定位销实现抱箍自身在安装基座上的周向防转，避免抱箍锁紧后受被固定件的振动扭矩影响出现整体偏转。做这类零件的三维建模时，首先要确定核心的弧形内径尺寸，这个尺寸直接决定了适配的被固定件直径范围，通常会根据被固定件的外径公差，给弧形内面预留0.1到0.2mm的装配间隙，方便装配时调整位置，不会出现卡滞无法套入的问题；两端凸台的安装孔中心距需要和配对安装位的孔位严格对齐，孔的直径要比选用的锁紧螺栓大0.5mm左右，补偿加工和装配时的位置误差。安装边界方面，这类抱箍的轴向宽度决定了和被固定件的接触面积，

　　宽度越大锁紧时的接触面压强越小，越不容易夹伤薄壁管件或者软质轴类的外壁，但宽度过大会占用更多安装空间，设计时需要根据实际安装空间的轴向余量调整宽度尺寸；两端凸台的厚度需要根据锁紧螺栓的规格核算强度，比如用M4螺栓锁紧时，凸台厚度不小于5mm才能保证锁紧时不会出现凸台变形，用M6螺栓时厚度需要提升到8mm以上，避免螺栓拧紧力矩过大导致凸台开裂。实际选型使用时，还要考虑被固定件的工作振动频率，如果是在振动较强的工位比如冲压设备旁的管路固定，除了螺栓锁紧之外，还可以在弧形内面增加防滑纹路或者贴附橡胶垫层，提升摩擦力避免抱箍和被固定件之间出现相对滑动；如果是用于洁净环境的设备，这类零件通常会做表面抛光处理，避免积尘积污，

　　要是用于普通工业环境，做常规的发黑或者镀锌处理就可以满足防锈需求。建模过程中还要注意各个转角位置的圆角处理，尤其是凸台和弧形主体连接的根部，不能做成直角尖角，否则热处理或者受力时会出现应力集中，导致零件从根部断裂，通常会根据零件整体尺寸做R1到R3的过渡圆角，既可以分散应力，也能减少加工时的刀具磨损。另外上方的凸起柱位，其中心位置最好和弧形结构的中心对称面重合，这样附加安装的部件重量不会对抱箍产生偏载力矩，避免长期受力不均导致抱箍出现单侧变形，影响锁紧可靠性。这类零件虽然结构不复杂，但在设备中起到的固定作用十分关键，一旦失效可能导致管路脱落、元件移位，引发设备故障，所以设计时每个尺寸的公差、结构的强度冗余都要结合实际使用场景核算，不能只看外观造型随意设定参数。
