手持式蓬环膨胀作业专用工具结构设计

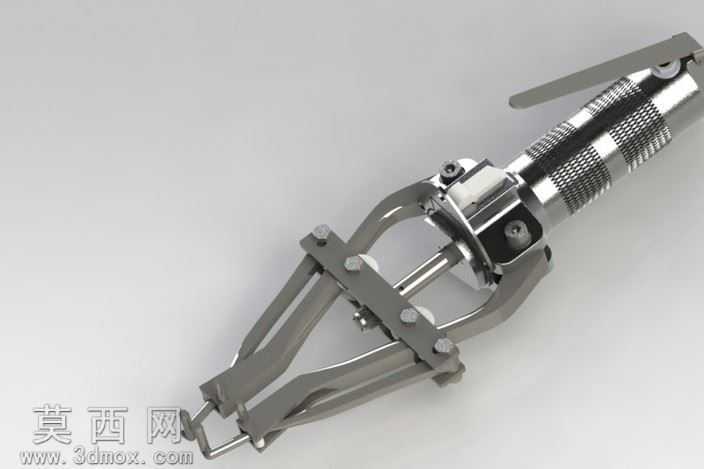

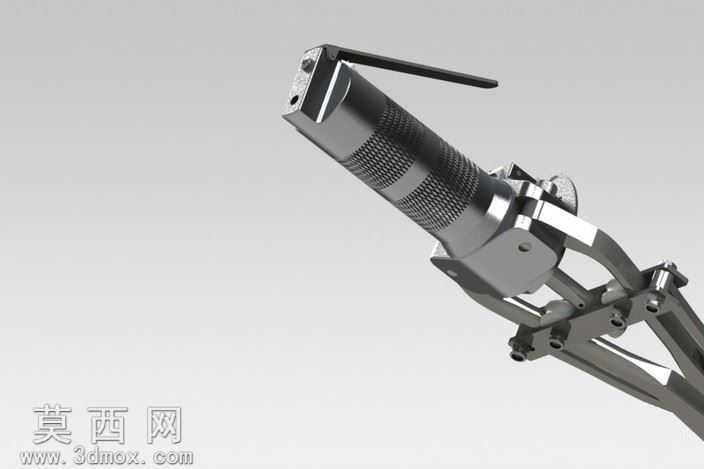

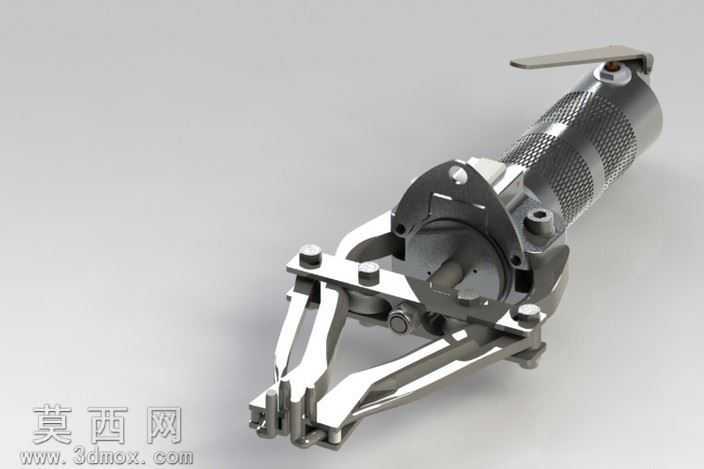

本作品为手持式蓬环膨胀作业工具的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先对工具的握持手柄、驱动拨杆、夹爪扩张机构、定位基座四大核心模块进行独立草绘，通过拉伸、旋转、扫描切除等基础特征完成单体零件的轮廓塑造，针对手柄表面的防滑滚花结构，采用圆周阵列结合纹理包覆特征实现还原，保证外观与实际手持工具的触感设计一致。装配阶段通过同轴心、重合、距离等标准配合完成零件约束，重点对夹爪的铰接转动副添加了机械限位配合，模拟实际作业中夹爪的最大扩张行程，避免机构运动出现干涉错位。材质渲染环节针对不同部件赋予对应材质属性：握持手柄采用哑光磨砂金属材质，调整粗糙度参数模拟滚压加工后的金属表面质感；夹爪与传动连杆部分赋予高抛光不锈钢材质，添加轻微的环境反射效果体现金属零件的精密加工质感；铰接销轴部位做了倒角与圆角处理，赋予硬质合金材质并添加边缘高光，凸显装配结构的细节精度。结构设计上采用杠杆式手动驱动逻辑，拨杆与内部的锥面推块相连，捏合拨杆时推块向前位移，撑开周向分布的三瓣夹爪实现蓬环的径向膨胀作业，松开拨杆后内置的复位弹簧带动夹爪回收，整体结构紧凑无冗余零件，符合手持工具的人机工程尺寸要求，手柄直径与握持长度经过参数调整适配成人手掌握持范围，作业端夹爪的扩张尺寸范围经过参数化设定，可适配对应规格蓬环的膨胀装配需求。建模过程中对所有活动部件进行了运动干涉检查，逐一排查铰接处、传动面的配合间隙，确保各零件在运动行程内无碰撞，同时对受力较大的夹爪根部做了加厚圆角处理，优化结构强度避免作业时出现应力断裂问题，整体模型还原了手动膨胀工具的完整机械结构，可用于作业原理演示、工装结构优化参考以及相关零部件的加工出图参考。
