多色六角截面压缩弹簧结构设计

　　这类六角截面的弹簧，和常规圆形截面圆柱弹簧的应用场景有明显区分，多数用在需要防转定位、异形安装空间的机构里，比如非标自动化设备的定位顶升工位、小型电子设备的按键复位结构、异形孔位的缓冲支撑场景，圆形弹簧在六角形安装孔内容易出现径向窜动、受力偏转的问题，六角外形刚好能和安装腔的内壁贴合，避免工作过程中弹簧出现扭转错位，保证弹力输出方向始终和受力轴线重合。

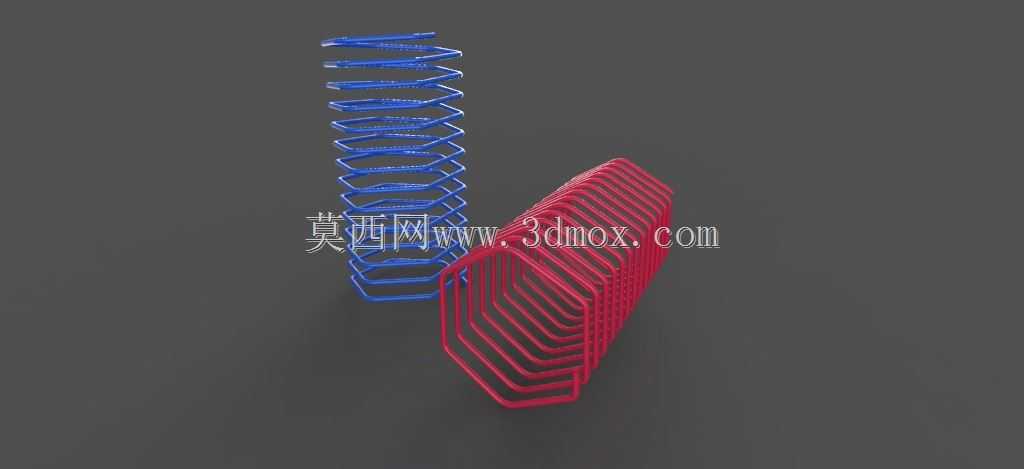

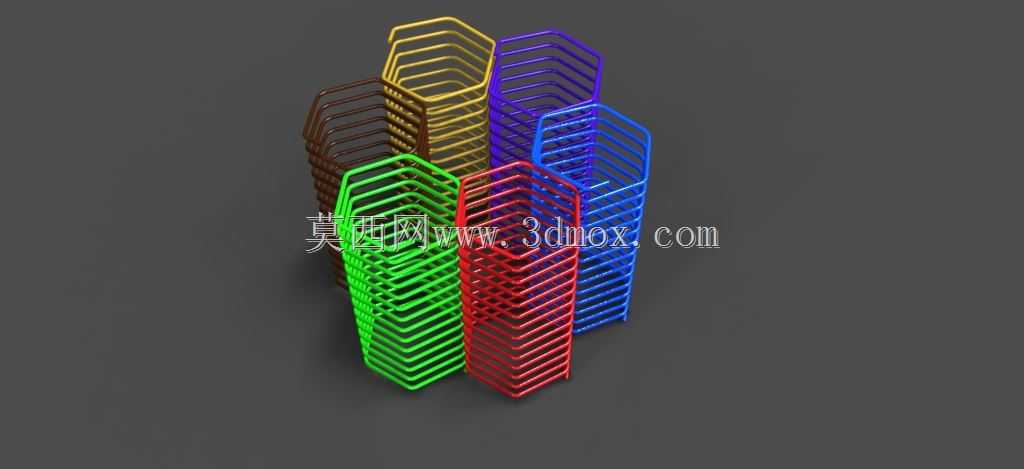

　　从设计思路上看，这类弹簧的截面采用正六边形构型，首先要匹配安装空间的边界，常规圆形弹簧在同外接圆直径的六角孔内，有效圈的外径会比孔内切圆小，存在径向晃动的间隙，而六角弹簧的外轮廓和安装孔的六个面完全贴合，径向间隙可以控制在0.1mm以内，不需要额外加导向轴就能保证弹簧的伸缩轨迹不偏移，能简化配套机构的结构设计，减少导向零件的加工和装配成本。弹簧的有效圈数根据实际工况的弹力需求调整，图中展示的几款不同颜色的弹簧，对应不同的线径和节距参数，分别适配从轻载按键复位到中载缓冲支撑的不同受力场景，线径较细的款适合小行程、低弹力的复位场景，线径较粗的款可以承受更大的冲击载荷，用在设备的缓冲限位位置。

　　外形尺寸方面，这类六角弹簧的对边尺寸是核心安装参数，设计时要比安装腔的对边尺寸小0.05-0.1mm，既保证装配顺畅，又不会出现过大的径向间隙；弹簧的自由长度要根据工作行程确定，预压量通常设置为自由长度的10%-15%，避免安装后出现零弹力的空行程，同时最大压缩量不能超过弹簧并圈长度的10%，防止长期过载出现塑性变形，丧失弹性性能。安装边界上，弹簧的两端通常需要磨平处理，磨平角度不小于270度，保证两端支撑面和弹簧轴线垂直，垂直度误差控制在自由长度的2%以内，避免受压时出现偏载，导致局部应力集中过早断裂。

　　实际使用过程中，这类六角弹簧的受力特性和圆形截面弹簧有一定差异，因为六边形的棱边位置在压缩时会产生额外的接触应力，设计时需要把棱边做R0.2-R0.5的圆角处理，减少应力集中点，提升弹簧的疲劳寿命。和同线径、同有效圈数的圆形弹簧相比，六角弹簧的径向抗扭能力提升40%以上，在有往复扭转趋势的工位上，不会出现弹簧端跟转的问题，比如部分旋转夹具的复位结构，用普通圆形弹簧经常会因为轴旋转带动弹簧扭转，导致弹簧卡滞、弹力不均，换成六角弹簧后，因为外轮廓和安装腔的六面限位，弹簧本身不会随轴转动，能长期保持稳定的弹力输出。

　　在材料选择上，这类弹簧根据使用环境可以选用不同的材质，常规工况下用碳素弹簧钢就能满足需求，成本低、弹性好；在有腐蚀的环境下可以选用304不锈钢材质，防锈能力强；在高温工况下可以选用65Mn或者琴钢丝材质，保证高温下的弹性稳定性。设计建模时，需要先绘制正六边形的扫描路径引导线，保证每一圈弹簧的六边形轮廓完全重合，节距均匀一致，扫描过程中要注意截面的方向始终垂直于螺旋路径，避免出现圈形扭曲、壁厚不均的问题，建模完成后要做干涉检查，确认弹簧压缩到工作行程时，相邻圈之间不会出现卡滞，外轮廓和安装腔壁不会出现剐蹭。

　　这类弹簧的选型过程中，不能直接套用普通圆柱弹簧的弹力计算公式，需要根据六角截面的惯性矩修正弹力系数，因为六边形截面的极惯性矩和圆形截面不同，相同线径、相同中径的情况下，六角弹簧的刚度会比圆形弹簧高15%左右，选型时要根据实际需要的弹力重新计算有效圈数，避免出现刚度过大导致的弹力超标，或者刚度过小导致的支撑力不足的问题。在装配环节，要注意弹簧的安装方向，两端磨平的支撑面要完全贴合安装座的平面，不能出现倾斜，否则会导致弹簧受力不均，局部圈与圈之间提前并圈，影响使用寿命。
