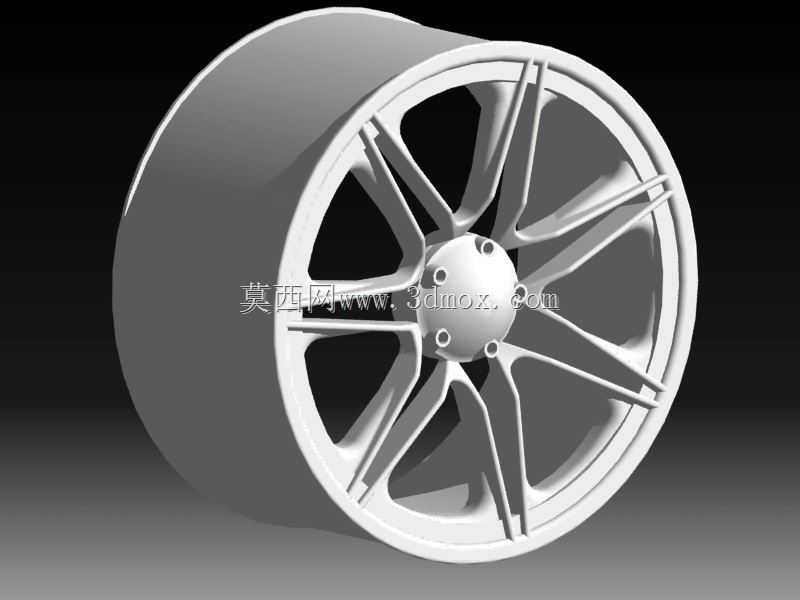

乘用车多辐条轻量化铝合金轮毂结构设计

　　这款轮毂的结构设计首先围绕乘用车日常行驶的载荷工况展开，轮辋部分采用等强度变截面设计，胎圈座位置的圆角过渡经过反复校核，能够匹配常规民用子午线轮胎的安装尺寸，避免轮胎装配后出现密封不严、高速行驶脱圈的风险。轮辐采用分叉式多辐条布局，并非单纯追求外观效果，每一组辐条的走向都对应轮毂安装面的螺栓孔位，将路面传递的冲击载荷直接分散到五个固定螺栓的连接区域，减少辐条根部的应力集中，在日常经过减速带、非铺装路面颠簸时，应力不会在辐条与轮辋的连接位置出现突变，降低长期使用后出现疲劳裂纹的概率。

　　从安装边界来看，中心定位孔的尺寸适配多数前置前驱家用车型的轮毂轴头配合公差，五个螺栓孔的节圆直径符合主流乘用车的轮毂安装规范，安装面的平面度控制在合理公差范围内，装车后不会出现轮毂偏摆、高速行驶方向盘抖动的问题。轮辐背面预留了足够的刹车系统避让空间，能够兼容同级别车型常见的浮动式刹车卡钳与通风刹车盘，不会出现轮毂装车后与卡钳发生干涉、转向时摩擦轮辐的情况，同时轮辐之间的镂空间隙也兼顾了刹车系统的散热需求，连续制动时气流可以顺着辐条间隙穿过刹车盘表面，带走摩擦产生的热量，避免刹车热衰减影响制动性能。

　　设计过程中对轮辋的边沿做了强化处理，轮缘位置的厚度比轮辋中段略高，在车辆靠边停车意外刮蹭路沿时，首先接触的是加厚的轮缘区域，不会直接损伤胎圈座的密封面，轻微刮蹭后也不会影响轮胎的密封性能，降低日常使用的维护成本。辐条的表面采用平滑过渡的曲面设计，没有尖锐的棱角，一方面是降低铸造过程中的应力集中，提升铸件的成品率，另一方面也能减少车辆高速行驶时的风阻，气流顺着辐条曲面流动时不会产生多余的紊流，对于降低整车行驶风噪也有一定辅助作用。

　　从实际应用场景出发，这款轮毂适配日常城市通勤的家用乘用车，载荷设定覆盖常规满载工况，轮辐的刚度经过匹配调校，既不会因为刚度过高导致路面冲击直接传递到悬架，影响乘坐舒适性，也不会因为刚度过低在过弯时出现过大的形变，影响车辆的操控响应。轮辋的气门嘴孔位置设置在两辐条之间的区域，安装常规橡胶气门嘴或者金属气门嘴都有足够的操作空间，后续更换胎压监测模块时也不需要拆卸轮胎就能完成操作，日常维护更加便捷。轮毂的中心盖安装位采用通用的卡扣式结构，适配同规格的各类装饰中心盖，不需要额外修改结构就能满足不同车型的外观搭配需求。在重量控制上，通过拓扑优化去除了非受力区域的多余材料，在保证结构强度满足国标冲击测试、弯曲疲劳测试、径向疲劳测试要求的前提下，尽可能降低簧下质量，对于提升悬架响应速度、改善车辆起步加速与制动的表现都有实际帮助。
