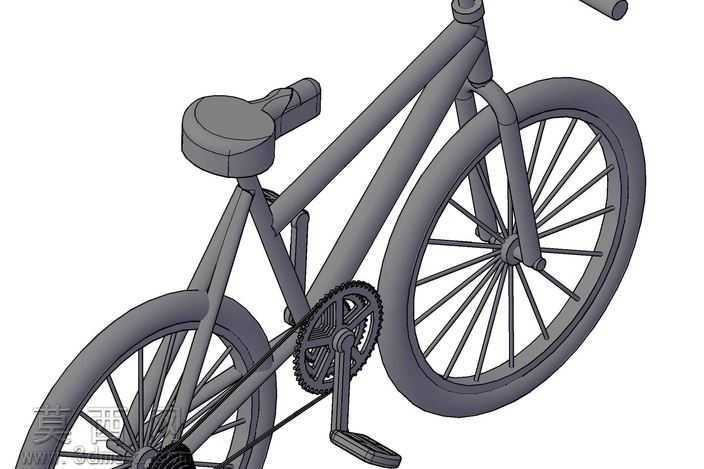

经典通勤自行车三维结构设计作品

本作品为经典通勤款自行车的三维结构建模成果，建模过程严格遵循民用自行车的通用尺寸规范，从整体车架的几何拓扑关系入手，先搭建菱形车架的主体线框，确定上管、下管、立管、后上叉、后下叉的衔接角度与长度比例，保证车架的受力结构符合日常骑行的力学要求。建模时逐一还原各部件的细节特征：车座采用符合人体工学的弧形曲面造型，通过曲面放样功能模拟出座垫的厚度与边缘收边结构，还原座弓与座管的衔接卡扣结构；车把部分还原了直把造型与把立的锁紧结构，预留了车闸安装位的接口特征。车轮部分采用轮组分层建模逻辑，先构建轮圈的环形薄壁结构，再按等角度圆周阵列排布辐条，每根辐条的端头与轮圈、花鼓的衔接位置都做了贴合处理，花鼓内部还原了轴杆与轴承位的基础结构，轮胎部分做出了外胎的厚度与胎面的基础防滑纹理。传动系统部分精准还原了牙盘、曲柄、脚踏、链条、飞轮的配合关系，牙盘的齿形按照标准链轮齿廓绘制，通过阵列命令生成完整齿圈，曲柄与脚踏的衔接轴、脚踏的防滑踏面都做了细节刻画，链条通过链节阵列模拟出与牙盘、飞轮啮合的自然垂度。整车材质采用统一的哑光金属质感模拟钢制车架的视觉效果，橡胶部件如轮胎、车座、脚踏握把采用低反光的深灰哑光材质区分，渲染时采用柔和的均匀打光，清晰呈现各部件的结构轮廓与装配关系，没有添加冗余的装饰元素，重点突出自行车的机械结构逻辑与部件装配关系，可用于自行车结构教学、基础代步工具设计参考等场景，完整还原了传统通勤自行车的核心结构特征，各部件的装配层级清晰，可拆分查看单个零件的造型特征。
