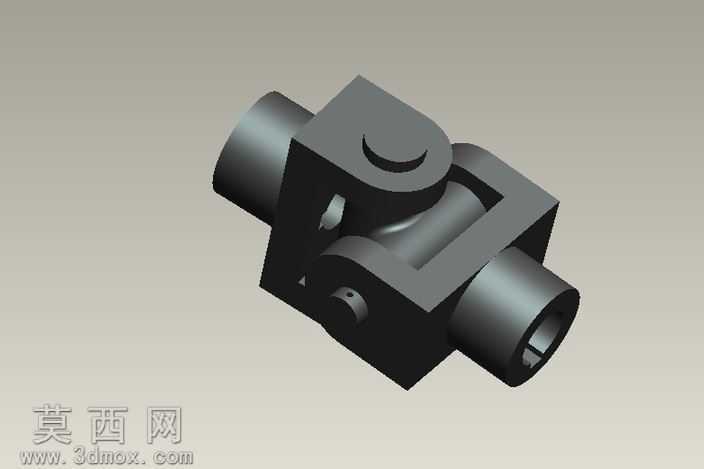

汽车传动用十字轴式万向联轴器结构模型

本模型为十字轴式万向联轴器三维结构模型，建模过程严格遵循机械传动件的实际设计规范，首先完成整体结构的参数化草绘，以十字轴为核心传动构件，分别绘制两端轴套、十字连接主体、销轴定位结构的基础轮廓，通过拉伸、切除、旋转等基础建模特征搭建整体框架，再对轴套内孔的键槽结构、十字轴与轴套的配合接触面、端部的倒角与圆角细节进行精细化处理，确保各部件的装配间隙符合实际机械装配公差要求。材质设置上，整体构件采用合金结构钢材质参数，调整金属材质的粗糙度、反光度与环境光遮蔽参数，渲染后呈现出哑光金属的真实质感，清晰区分不同配合面的加工纹理差异，轴套内孔的配合面设置为精加工面质感，外部非配合面保留粗加工的金属纹理，还原工业零部件的真实外观。结构设计上，该万向联轴器采用典型的十字轴铰接结构，两端的轴套可分别与主动轴、从动轴进行键连接固定，十字轴作为中间传动构件可实现两轴之间存在夹角时的连续动力传输，有效补偿传动过程中两轴的角度偏移，避免传动卡滞与额外载荷。设计过程中重点还原了十字轴与轴套的铰接配合结构，预留了合理的转动间隙，同时还原了轴套端部的限位结构，确保传动过程中构件不会发生轴向窜动，整体结构完整还原了万向联轴器的工作原理，可直观展示变角度动力传输的结构逻辑，清晰呈现各部件的装配关系与运动路径，能够用于机械传动结构的原理演示、装配教学参考，也可作为汽车传动系统、通用机械传动机构设计的参考素材，帮助理解万向传动的结构特点与设计要点。
