户外烧烤用烟囱式引火助燃器结构设计

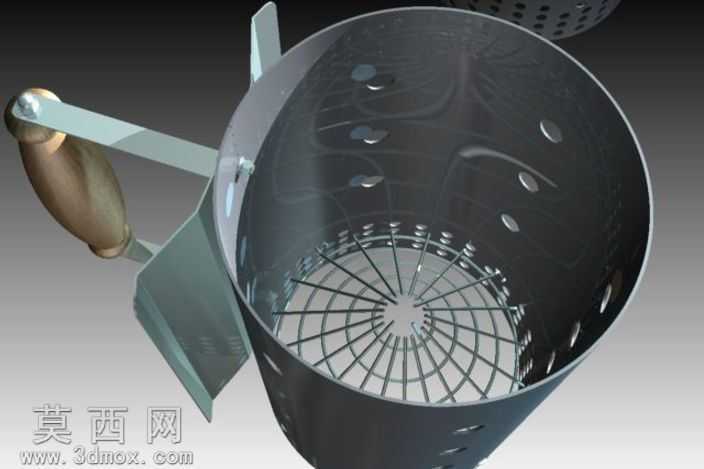

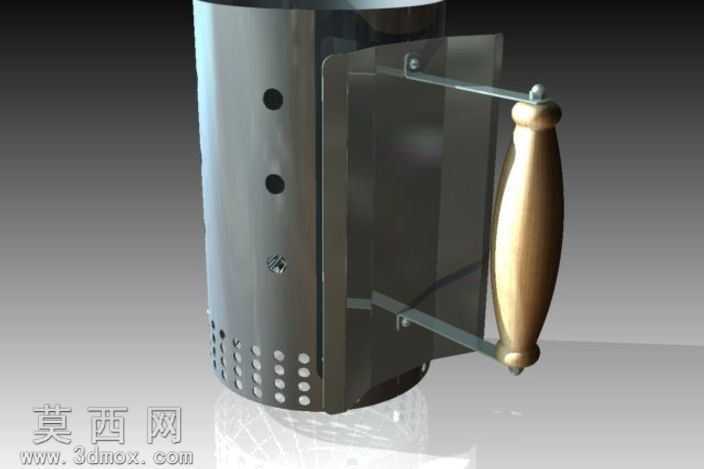

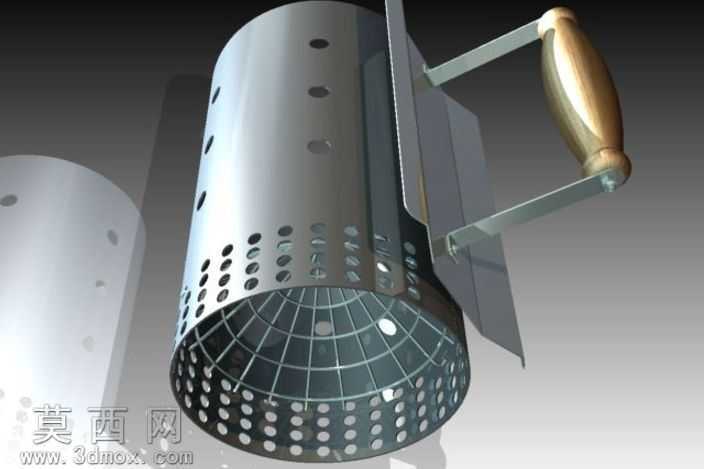

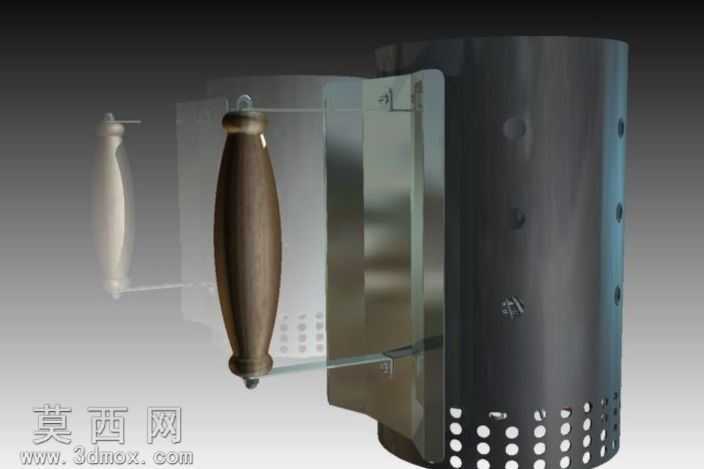

本作品为户外烧烤场景使用的烟囱式引火助燃器三维模型，建模阶段采用通用三维设计软件完成全参数化结构搭建，整体遵循上窄下宽的金属圆筒经典构型逻辑，建模过程中对各部件的装配公差做了合理预留，确保各结构件可实现无干涉装配。模型主体为带透气孔的金属筒体结构，筒身侧壁均匀排布多组椭圆形透气孔，既保证筒内空气流通效率，又可避免内部炭块从侧部漏出；筒体内部靠近下侧位置设置放射状格栅承托结构，格栅条采用等间距放射排布，中心预留圆形通风口，可让底部进入的空气均匀向上导流，同时承托上方放置的待引燃炭块，让炭块与底部空气层保持合理间距，避免闷燃。筒体侧部配置木质隔热握把，握把通过金属连接支架与筒身固定，支架做了弯折避空设计，可减少筒身热量向握把的传导，避免使用过程中出现烫伤问题；握把旁侧设置倾斜导料挡板，可在引火完成后倾斜筒体倾倒炭块时，引导炭块精准落入烧烤炉内，避免炭块洒落。渲染阶段为金属筒体赋予哑光冷轧钢材质，还原金属表面细微的磨砂质感，对透气孔边缘做了轻微倒角处理的光影表现，避免尖锐棱角的生硬感；木质握把采用实木纹理材质，还原木材自然的深浅纹理变化，金属连接件赋予亮面镀锌金属质感，与筒体的哑光质感形成视觉区分。设计过程中充分考虑引火效率与使用安全性，底部预留的容腔可放置引燃用的报纸等引火物，点燃引火物后，热空气顺着烟囱效应向上流动，持续为上方炭块输送充足氧气，可在短时间内将炭块引燃至适合烧烤的状态，无需额外使用助燃化学品，避免影响烧烤食材的食用安全。整体结构无多余冗余部件，各功能部件布局合理，既保证引火助燃的核心功能，又兼顾握持操作的便捷性与使用过程的安全性，可直接用于户外烧烤工具的结构验证、产品开模参考或相关场景的可视化展示使用。
