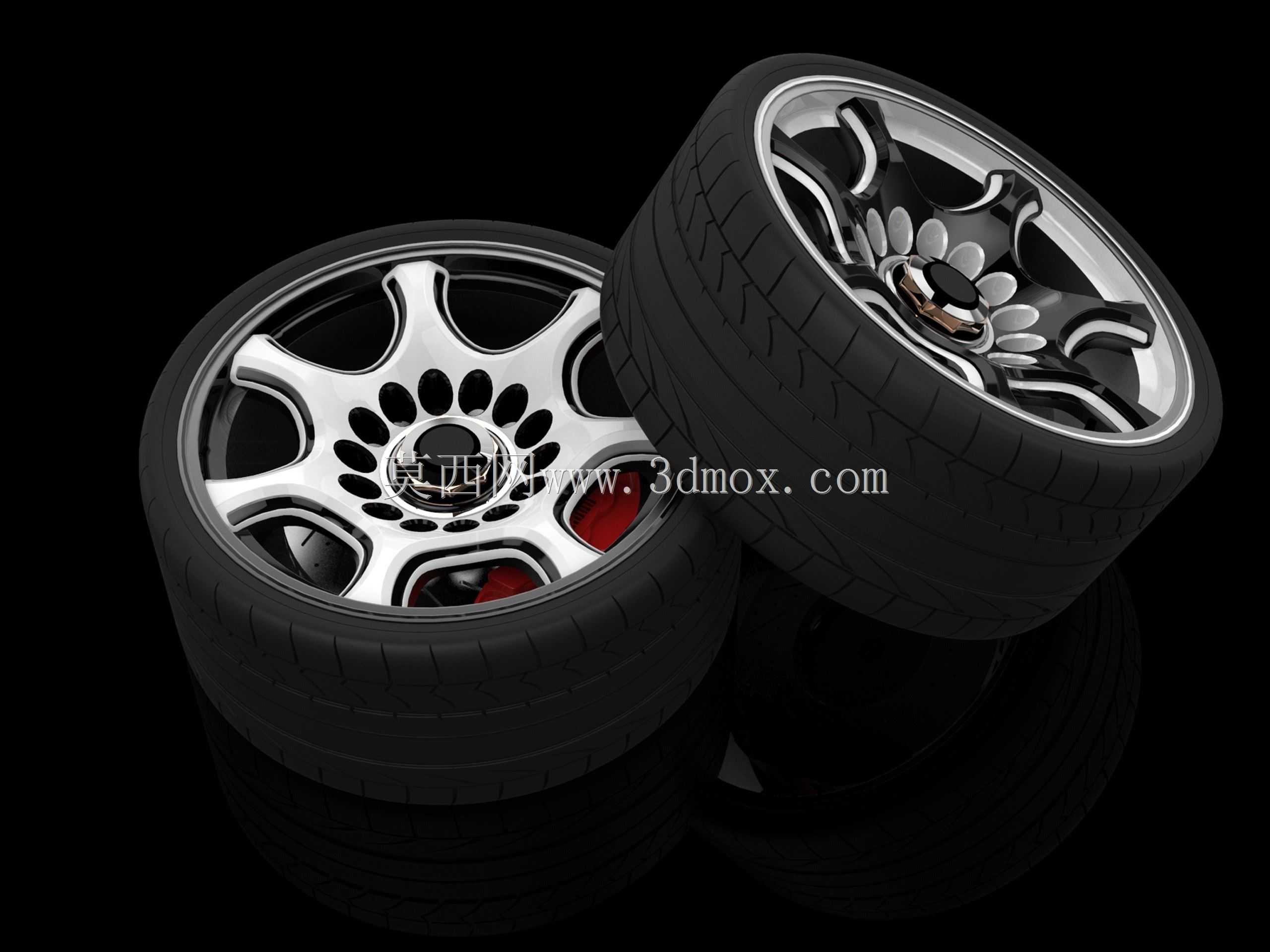

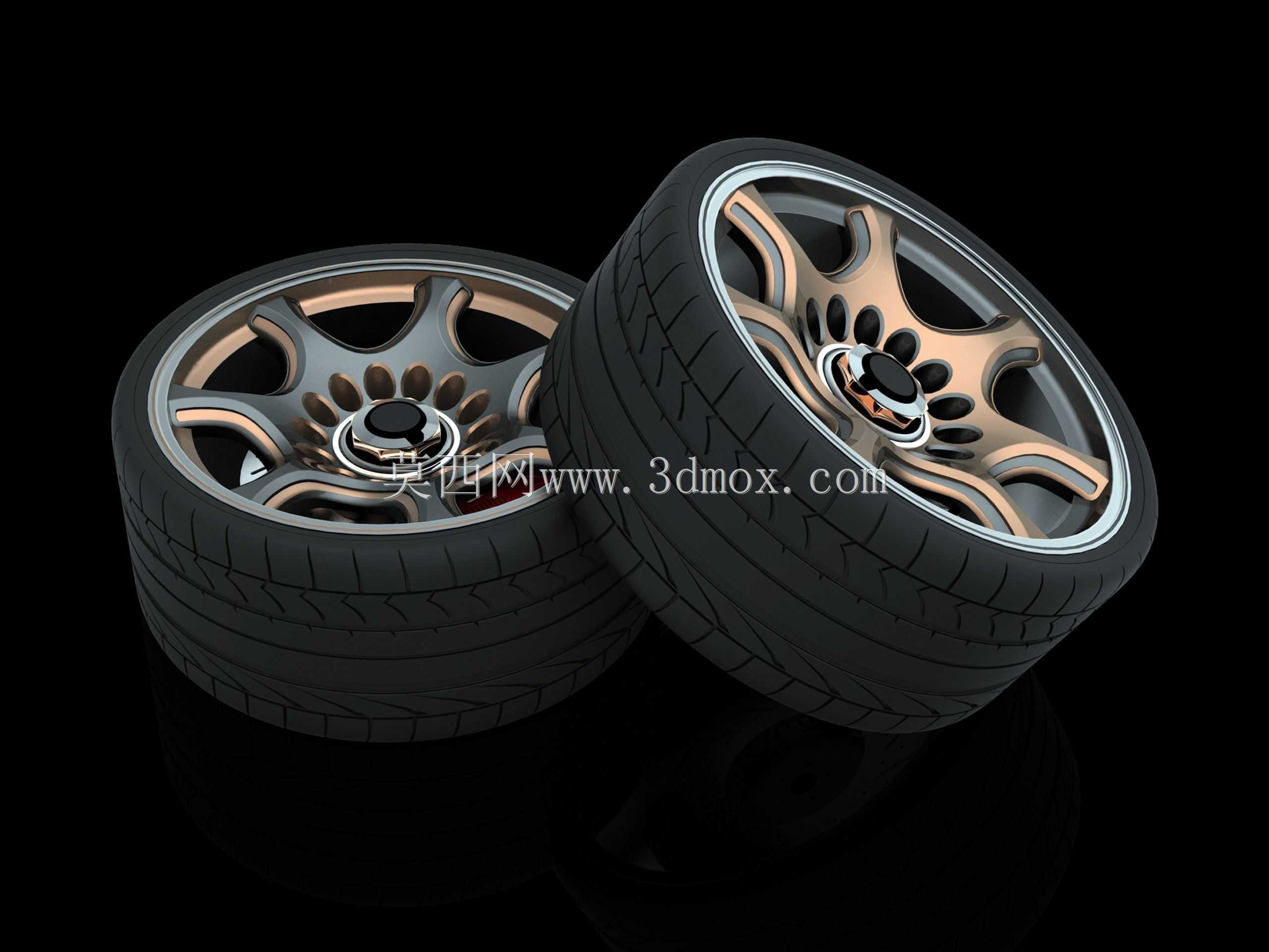

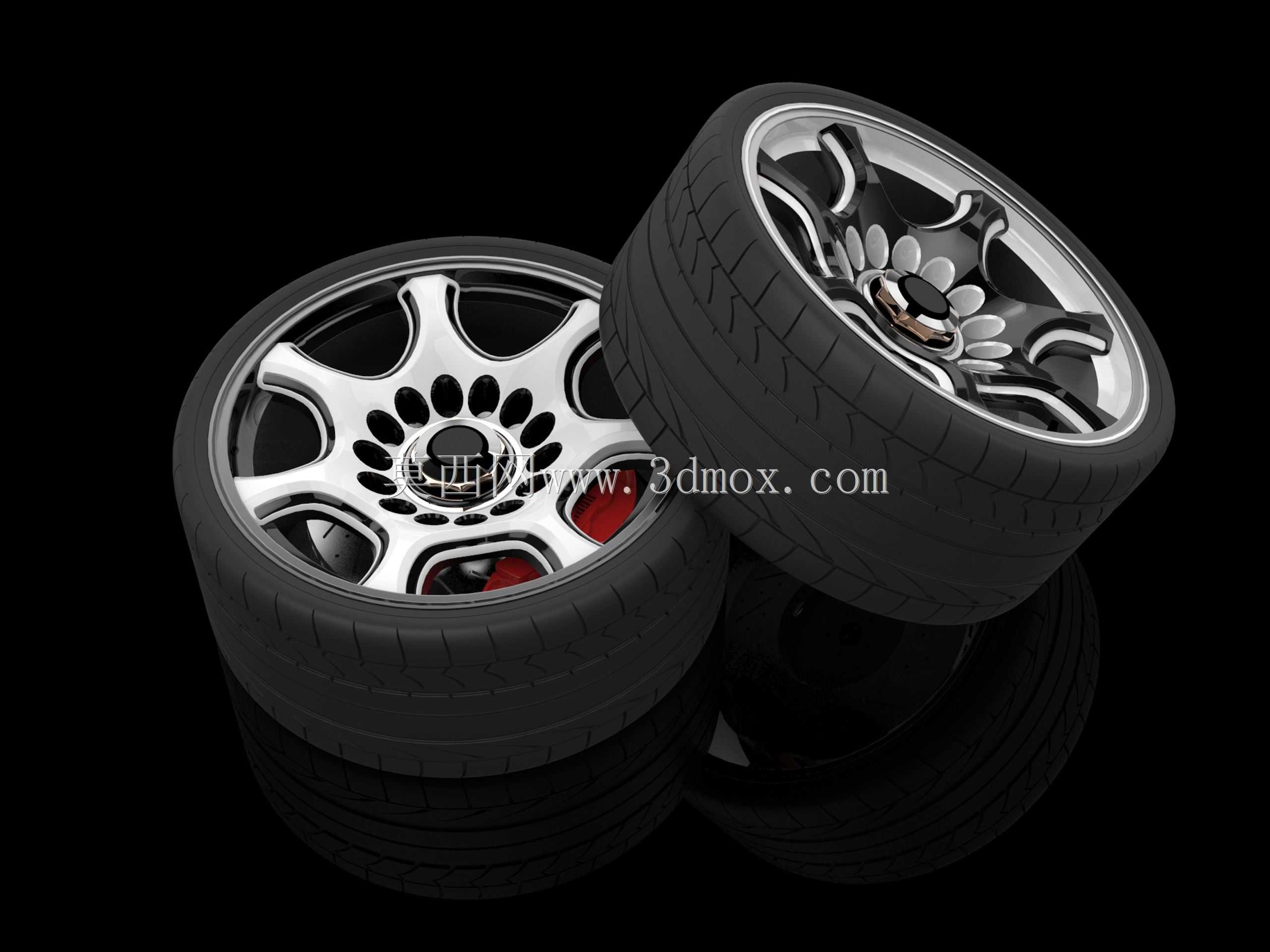

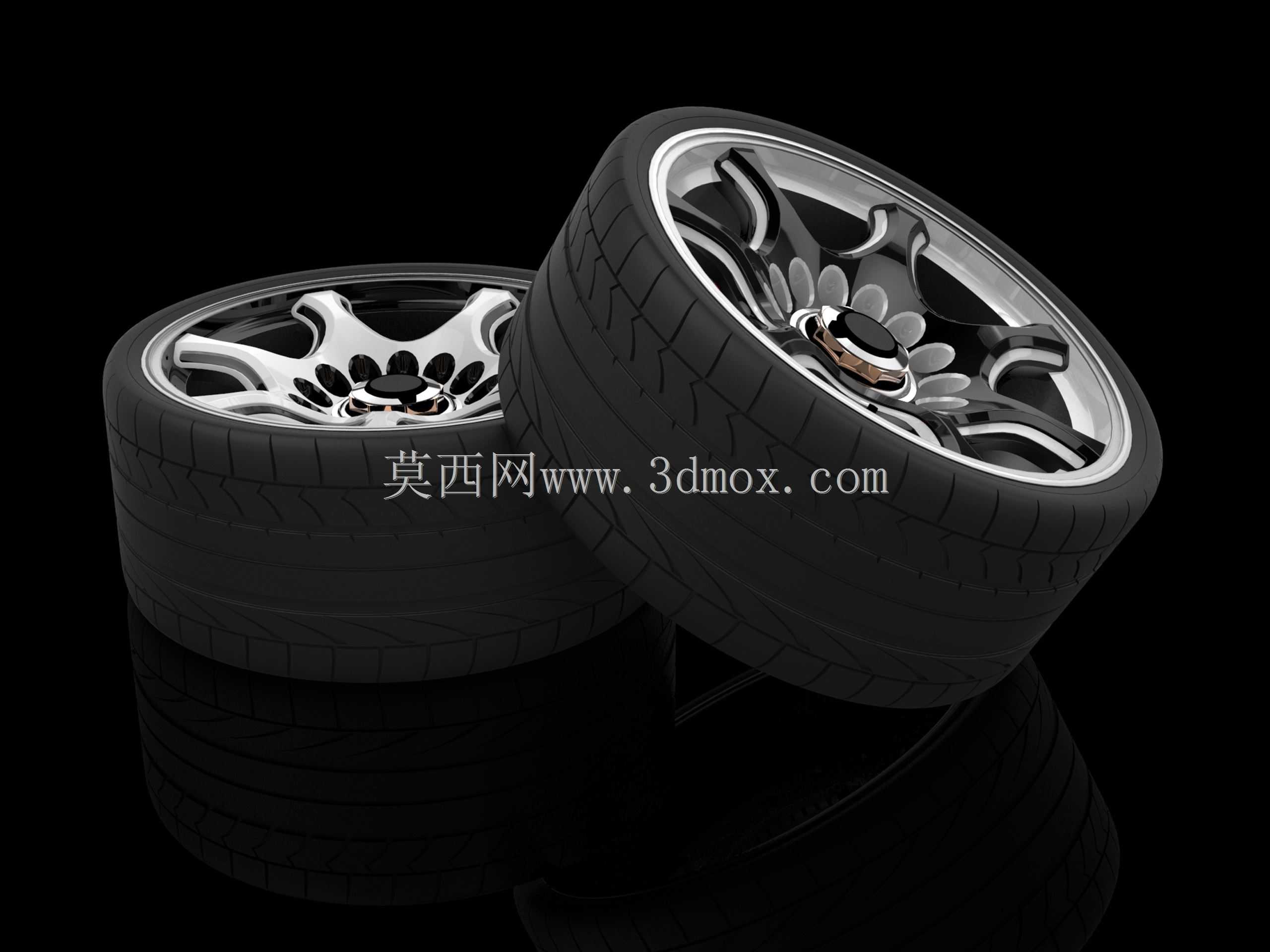

七辐轮毂配套橡胶轮胎轮对总成结构

　　该轮对总成作为乘用车辆行走系统的核心承载部件，直接关联整车行驶过程中的载荷传递、路面冲击缓冲以及转向动作的精准执行，日常在整车装配环节需要匹配对应车型的转向节、制动盘等周边部件完成合装，同时也可用于改装车领域的行走系统升级替换，适配不同定位的家用轿车、运动型乘用车的使用需求。从结构设计逻辑来看，整套轮对分为橡胶轮胎与七辐铝合金轮辋两个核心部分，轮辋采用七辐条的放射式布局，辐条造型做了变截面过渡处理，靠近轮毂中心安装座的位置截面厚度更大，能够将轮心处的集中载荷均匀分散到轮辋与轮胎配合的整个圆周区域，避免局部应力集中导致的辐条断裂风险，同时辐条之间预留的镂空区域可以为制动系统提供足够的通风散热空间，减少连续制动工况下制动盘热衰减的概率。

　　轮胎部分采用常规乘用车子午线轮胎结构，胎面设置了连续的排水沟槽与细碎的抓地花纹块，干地行驶时花纹块可以提供足够的接地面积保证抓地力，雨天行驶时沟槽能够快速排走胎面与路面之间的积水，降低水滑风险；胎侧部分做了加厚处理，在经过路面减速带、坑洼路段时可以通过自身的弹性形变吸收部分冲击能量，减少硬冲击直接传递到悬架系统，提升乘坐舒适性。在安装边界的设计上，轮辋中心的定位孔严格匹配对应车型的轴头尺寸，保证装配时的同轴度，避免高速行驶时出现车轮抖动的问题；周围的螺栓孔分布圆直径、螺栓孔孔径都按照对应车型的轮毂螺栓规格做了匹配设计，装配时可以直接与原车螺栓对位锁紧，不需要额外做转接处理；轮辋的偏距参数经过校核，装配后轮胎不会超出翼子板边界，

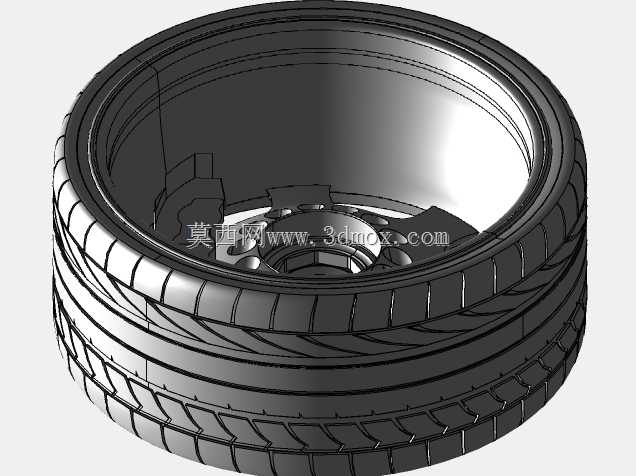

　　同时转向过程中轮胎不会与翼子板内衬、悬架摆臂发生运动干涉。轮辋与轮胎的配合面做了高精度的止口设计，轮胎充气后可以紧密贴合在轮辋的止口位置，保证高速旋转时的气密性，不会出现漏气或者轮胎脱圈的风险。从实际使用场景出发，该轮对可以覆盖城市铺装路面、郊区非铺装路面的常规行驶需求，轮辋的铝合金材质在保证结构强度的前提下有效降低了非簧载质量，对于提升整车的操控响应速度、降低悬架系统的工作负荷都有明显作用；七辐的造型设计在满足结构强度要求的同时，也兼顾了外观的视觉效果，辐条表面的亮面处理可以提升整车侧面的精致感，适配不同风格的车身外观设计。建模过程中对轮胎的胎面花纹、胎侧的弧度，以及轮辋辐条的曲面过渡都做了精准还原，

　　装配关系上严格按照实际过盈配合的要求设置轮胎与轮辋的配合公差，轮心安装面的平面度、螺栓孔的位置度都符合实际零部件的加工精度要求，可以直接用于整车总布置的装配干涉检查、行走系统的运动仿真分析，也可以作为汽车改装方案展示、零部件教学演示的数字化模型使用，能够直观呈现轮对总成的内部结构与装配逻辑，帮助设计人员快速校核轮对与周边部件的匹配关系，减少实物试制阶段的问题整改成本。
