摩托车轮胎拆装专用手动工具三维设计

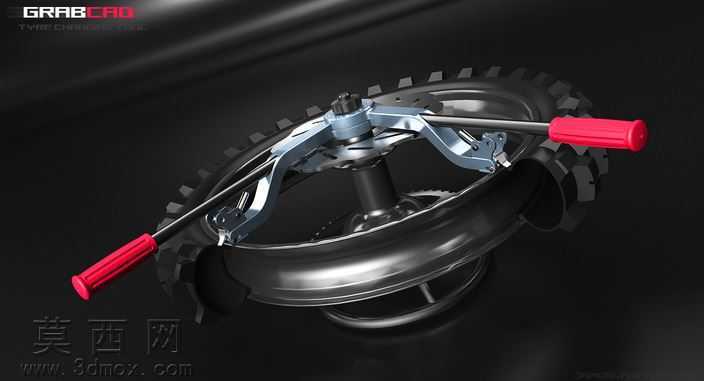

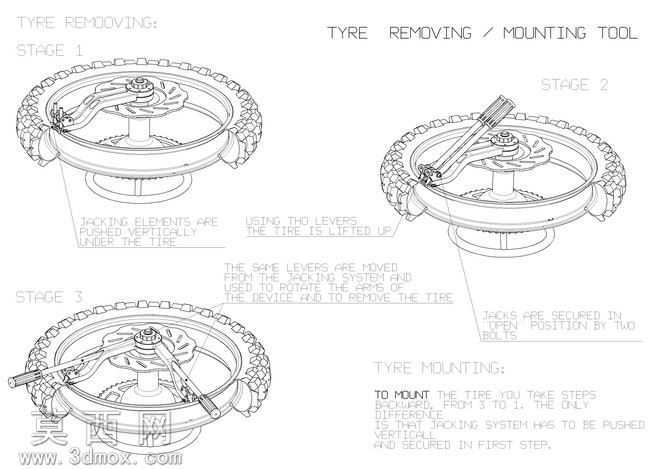

本作品为摩托车轮胎拆装专用手动工具的三维建模设计成果，建模过程中以操作实用性为核心导向，严格遵循机械结构的运动逻辑完成各部件的参数化搭建。整体模型采用自底向上的建模思路，先分别完成握持手柄、卡接钳体、锁紧杠杆、周向定位爪等单个零件的特征构建，通过拉伸、旋转、扫描等基础建模命令完成零件主体轮廓，再对边角做圆角过渡处理，对受力接触部位做加厚强化，还原真实五金工具的加工工艺特征。装配阶段严格按照实际装配关系添加同轴、重合、铰接等配合约束，完整还原工具的活动自由度，可模拟实际使用时的开合、锁紧、周向施力动作，验证结构运动过程中无干涉问题。渲染阶段针对不同部件赋予对应材质：握持手柄采用防滑红塑料材质，调整漫反射粗糙度模拟磨砂握感，添加细微的颗粒纹理提升真实度；金属钳体、杠杆、定位爪部件采用镀铬金属材质，调整反射参数模拟五金工具表面的亮面金属光泽，对棱边做轻微的倒角高光处理，还原机加工后的边缘质感；搭配展示的轮胎与轮毂模型，橡胶轮胎部分赋予哑光黑色橡胶材质，添加细微的胎面纹理，金属轮毂采用抛光金属材质，与工具形成材质对比。场景搭建采用深色哑光背景，布置三点式打光方案，主光从侧上方打亮工具主体结构，勾勒金属部件的轮廓高光，辅光补亮暗部细节避免死黑，背光勾勒工具与背景的分离轮廓，最终渲染图清晰展现工具的整体形态与结构细节。设计思路上遵循极简实用原则，整体零件数量控制在二十件以内，所有部件均可拆卸收纳，无需额外辅助工具即可完成拆装维护；结构上设置两个关键锁定档位，分别对应轮胎安装锁紧、轮胎拆卸施力两种使用状态，周向设置的卡爪可沿轮毂圆周均匀施力，操作端做了防刮毛边处理，避免拆装过程中划伤轮毂表面，在满足轮胎拆装所有功能需求的前提下，尽可能简化结构，降低加工制造难度与后期维护成本，整体结构紧凑，操作省力，适配摩托车轮胎的拆装作业场景。
