带线USB公头数据传输接口结构

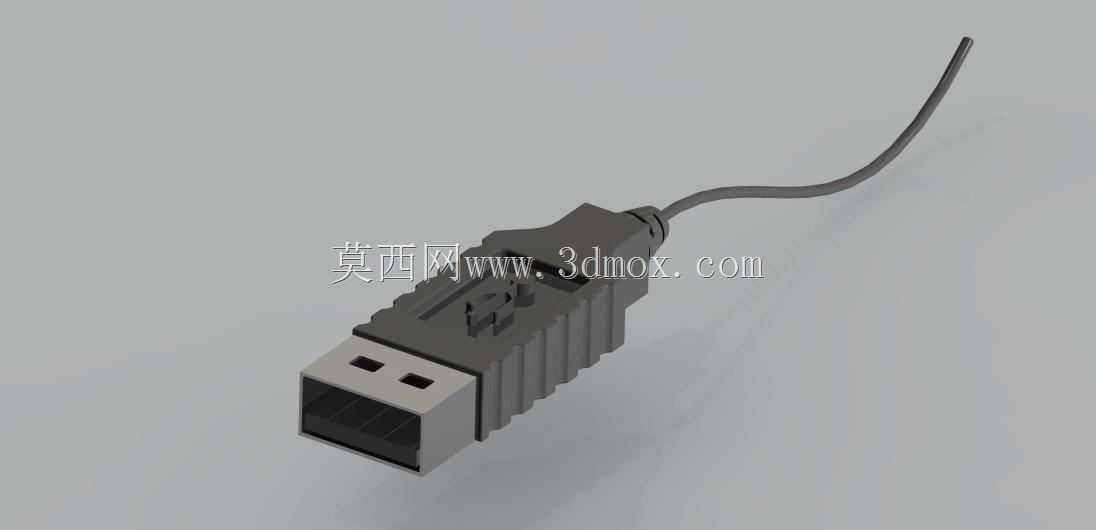

　　日常电子设备的有线数据交互、供电连接场景里，USB公头是出现频率极高的连接部件，从桌面外设的键鼠、U盘，到工业控制端的调试数据线、小型数码设备的充电传输线，都能见到这类结构的身影。这次呈现的带线USB公头结构，在建模阶段优先考虑了实际装配的公差匹配逻辑，金属插接端的尺寸严格遵循通用USB Type-A接口的规范要求，插舌部分的两个方形开孔对应母座内部的弹片触点，插接时的插入深度、插拔力的预留都在结构上做了对应考量，避免出现插接过松导致接触不良、插接过紧造成母座弹片过度形变的问题。

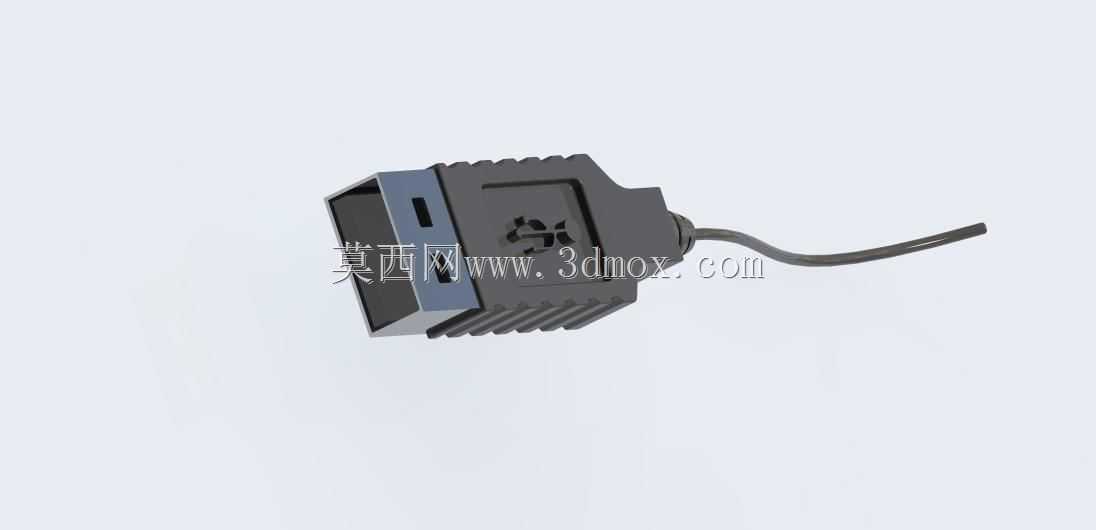

　　金属外壳部分做了包裹式的折边设计，既可以屏蔽内部信号传输时的外界电磁干扰，也能在频繁插拔过程中承担主要的受力，保护内部的塑胶基座与接线焊点不会因为外力拉扯出现脱焊、断裂。后端的塑胶握持部分做了多道平行的防滑筋条，实际使用时用户插拔施力的位置刚好落在筋条区域，增大手指与接头表面的摩擦力，不需要过度用力就能完成插拔动作，同时筋条的凸起高度控制在合理范围，不会因为棱角过于尖锐造成握持不适感。

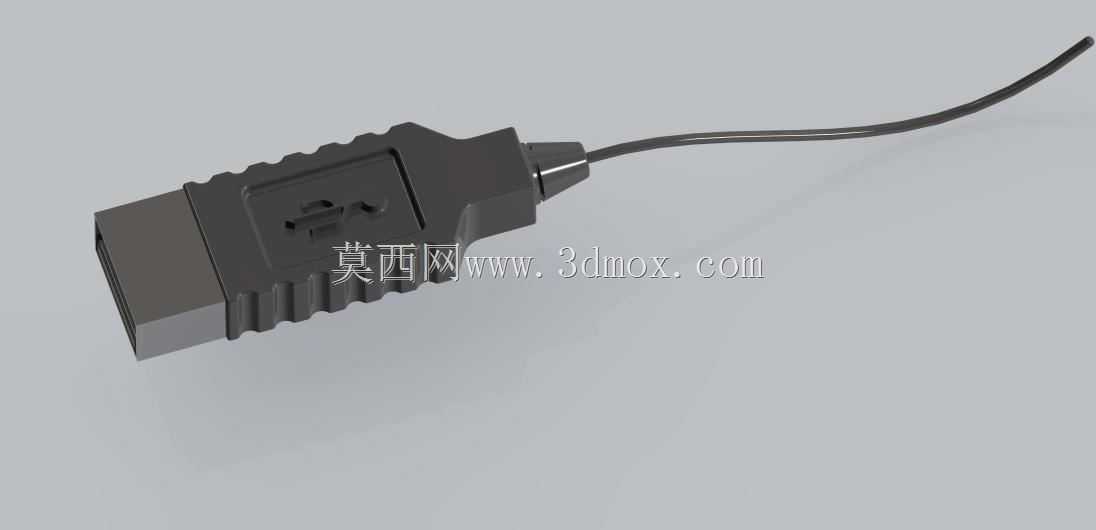

　　线缆与接头衔接的位置做了锥形的应力释放结构，也就是行业内常说的网尾部分，这个位置是日常使用中弯折频次最高的区域，常规没有做应力释放的接头，往往在使用几个月后就会出现线缆外皮破损、内部线芯断裂的问题，这个锥形过渡结构从接头根部开始逐步减小硬度，让弯折应力分散在更长的线缆段上，而不是集中在接头与线缆的硬衔接位置，大幅提升线缆的弯折使用寿命。内部的线芯焊接端，建模时预留了足够的灌胶空间，实际生产中这个位置会注入硬质密封胶，把四个线芯的焊点完全包裹固定，即使线缆受到横向拉扯，外力也会先被密封胶与塑胶壳体的结合力抵消，不会直接作用在焊点上造成脱焊。

　　从安装边界来看，这个接头的整体外轮廓尺寸适配市面上绝大多数标准USB母座的安装空间，不管是台式机后置面板的下沉式母座，还是笔记本侧边的齐平式母座，插接后都不会出现与周边接口干涉的情况，塑胶部分的最大宽度控制在14mm以内，厚度控制在7mm以内，相邻两个USB母座只要是遵循标准间距排布，同时插入两个这类接头也不会出现互相挤压的问题。金属插接端的伸出长度为12mm，完全插入母座后，塑胶壳体的前端面会与母座的安装面贴合，既保证内部触点完全接触到位，也不会因为插入过深顶坏母座内部的结构。

　　在实际的设备配套选型中，这类带线USB公头的应用覆盖了消费电子、工业调试、小型智能设备等多个领域，做设备内置连接线束时，可以根据实际走线需求调整后端线缆的长度与线径，建模时的参数化结构也支持快速调整网尾长度、塑胶外壳的表面纹理，适配不同设备的外观设计风格。结构设计上没有多余的冗余部件，所有的造型特征都服务于实际使用功能，金属外壳的厚度、塑胶部分的壁厚都经过了受力校核，既满足结构强度要求，也尽可能控制整体的材料用量，降低批量生产的成本。信号传输的路径上，内部触点的排布位置严格遵循USB2.0的引脚定义，电源、数据正负、接地引脚的间距符合安规要求，避免出现引脚间短路的风险，金属外壳与接地引脚做导通设计，插拔过程中产生的静电可以通过外壳直接导走，不会击穿内部连接的设备芯片。
