十叶径向弯曲型螺旋桨结构设计

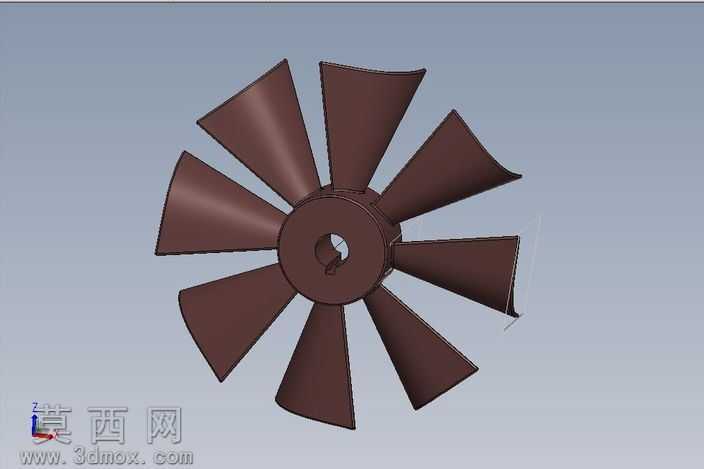

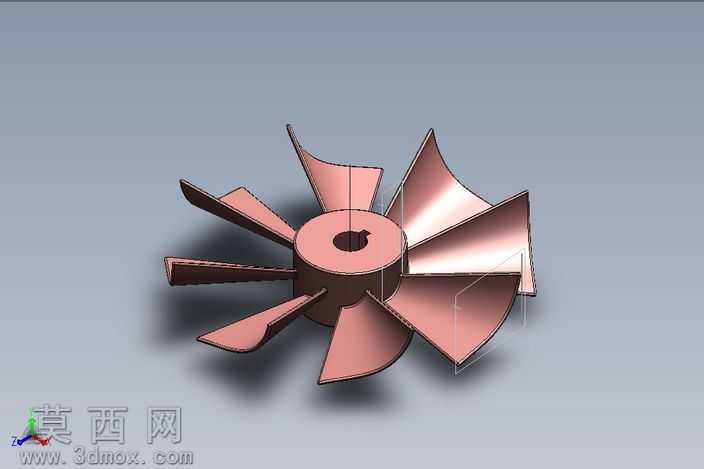

本螺旋桨模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先确定中心轮毂的基准尺寸，以中心安装孔为定位基准，绘制轮毂的回转截面轮廓，通过回转特征生成带键槽的轮毂主体，轮毂中心的通孔与键槽结构严格按照轴类零件配合公差设计，保证后续装配时可与动力输出轴实现周向固定，避免运转过程中出现打滑偏移的问题。完成轮毂基础建模后，针对十片均匀分布的桨叶进行单独设计，首先绘制单片桨叶的翼型截面，从叶根到叶尖设置多组截面轮廓，通过放样特征生成单片桨叶的曲面结构，桨叶采用径向弯曲的翼型设计，叶根位置厚度较大以保证结构强度，向叶尖延伸过程中厚度逐步递减，同时桨叶带有合理的扭转角度，可在运转过程中更好地推动流体介质，提升动力输出效率。单片桨叶建模完成后，通过圆周阵列特征以轮毂中心轴为阵列基准，生成均匀分布的十片桨叶，阵列过程中严格控制每片桨叶的角度公差，保证整体动平衡性能，避免高速运转时产生偏心振动。模型材质设置为工程塑料材质，表面添加哑光磨砂质感，渲染过程中采用柔和的环境光突出桨叶的曲面弧度与结构细节，清晰展现叶根与轮毂的过渡圆角结构，该过渡圆角可有效降低应力集中，提升桨叶在高速运转下的结构可靠性，避免长期交变载荷下出现叶根断裂的问题。整体模型结构完整，各特征参数可编辑，可直接用于流体仿真分析、3D打印验证或者相关产品的结构设计参考，桨叶的数量、扭转角度、翼型曲率均可根据实际使用场景的流量、风压、转速需求进行参数调整，适配不同的动力输出场景。
