带腰形安装孔的法兰式连接支座结构

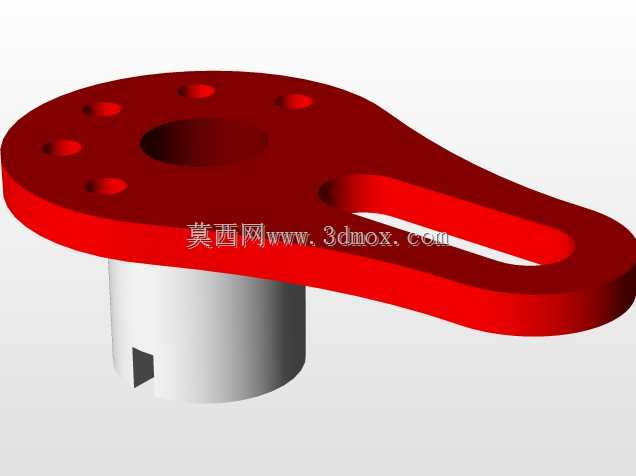

　　这类带腰形安装调节位的法兰式连接支座，在轻工输送线、小型自动化工作站的动力端配套场景里使用率不低，很多时候用来做传动轴端部的支撑兼扭矩传递转接，区别于常规固定式法兰，腰形槽的设计核心是给安装对位留出调整余量，不用在安装基座上反复扩孔修配，现场装配的容错率能提升不少。从结构功能拆分来看，下部的圆柱凸台是核心定位段，设计时需要和配套的安装座内孔保持过渡配合，凸台侧壁开出的键槽是扭矩传递的关键位，避免支座承受周向载荷时出现打滑偏转，实际选型时要注意凸台的轴向长度不能超出安装座的孔深，否则会出现法兰面贴不实基座的虚装问题，后续运行很容易产生连接松动。上部的法兰盘主体做了偏心延伸的结构，不是常规的整圆法兰，

　　这种异形轮廓一方面是为了给腰形调节槽留出布置空间，另一方面也能在满足安装强度的前提下减少不必要的材料占用，对于小载荷的传动场景来说，这种轻量化的异形法兰比整圆法兰的材料利用率更高。法兰盘上均布的六个小圆孔是辅助固定位，当腰形槽调整到合适安装位置后，可以在这些孔位加装定位销或者小规格紧固螺钉，分担腰形槽处连接螺栓的剪切载荷，避免设备长期运行产生的振动让螺栓出现疲劳剪切失效。腰形槽的长度方向是沿着法兰延伸段的轴向布置，调整行程刚好覆盖常规安装时的孔位偏差范围，槽宽和配套的连接螺栓外径保持0.2-0.5mm的间隙，既不会因为间隙过大导致连接刚性不足，也不会因为间隙过小让对位调整变得困难。建模过程中需要注意几个容易出错的细节：

　　首先是下部圆柱凸台和上部法兰盘的相接位置要做圆角过渡，不能直接做直角相接，否则这个位置会出现明显的应力集中，承受冲击载荷时很容易在相接处出现断裂；其次是键槽的位置要和腰形槽的长度方向保持对应角度，避免安装时键的位置和传动件的键槽出现错位；另外法兰盘上所有安装孔的孔口都要做微小的倒角处理，去除钻孔产生的毛刺，也能让螺栓头或者螺母的贴合面更平整，不会因为毛刺垫起导致锁紧力不足。实际应用中这类支座常配套在小型皮带输送机的从动辊端，用来调整从动辊的轴向位置实现皮带张紧，也可以用在小型工装夹具的定位支撑端，通过腰形槽调整支撑点的位置适配不同尺寸的工件装夹。设计时的尺寸边界需要重点关注：下部圆柱凸台的外径要和安装座的内孔尺寸匹配，

　　公差带选h7即可满足大部分场景的定位需求；法兰盘的整体厚度要根据承受的最大载荷计算，常规小载荷场景下8-12mm的厚度就能满足强度要求；腰形槽的中心到凸台中心的距离要根据实际需要的调整行程确定，槽的两端半圆直径要和槽宽保持一致，避免加工时出现接刀痕迹影响螺栓装配；六个固定小孔的分布圆直径要避开下部凸台的外圆轮廓，同时孔边到法兰外边缘的距离要保持至少一个孔径的厚度，避免孔位处的结构强度不足。这类零件的加工工艺一般是先车削下部圆柱凸台和法兰的上下端面，再通过铣床或者加工中心铣出腰形槽、键槽和各个安装孔，最后做表面氧化或者喷塑处理提升防锈能力，建模时把各个加工特征的工艺倒角、退刀位置预留出来，能减少后续加工时的工艺补充修改，让三维模型直接对接生产环节不用反复调整。
