三向支撑焊接结构件设计方案展示

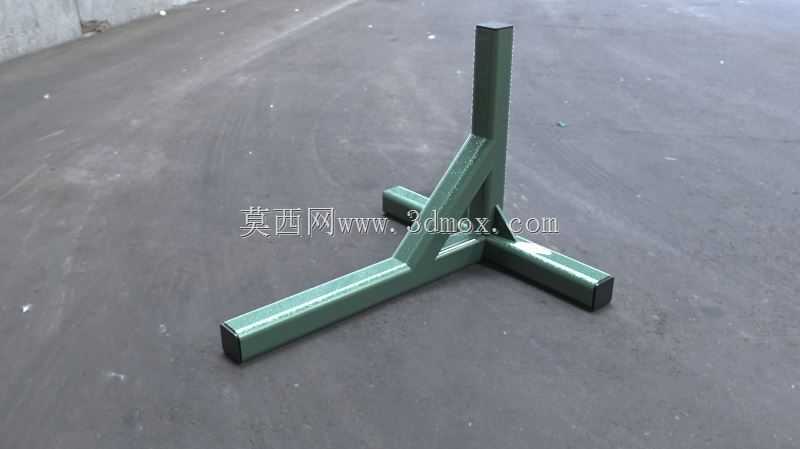

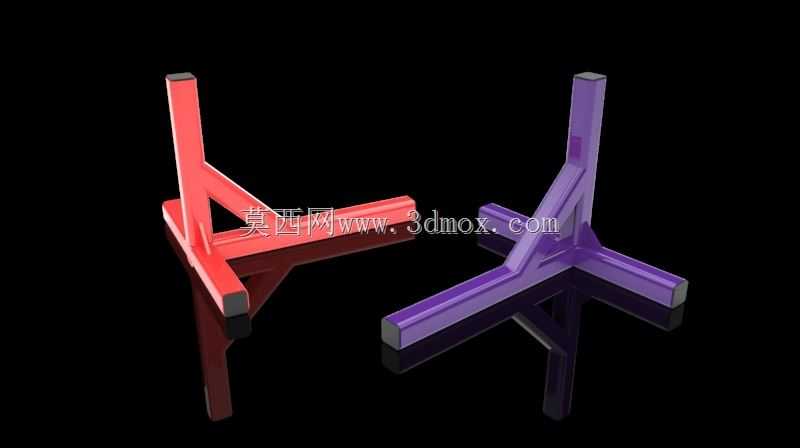

　　这类三向支撑焊接结构件，多应用在轻型设备的底部支撑场景，比如小型试验台架、便携作业工装、移动式检测设备的承托底座，也可作为非标自动化设备的可调式支脚基体，替代传统的一体式铸造成型支脚，在小批量定制设备的生产场景中适配性更强。从结构功能来看，三个支撑臂呈120度均匀分布在中心连接节点处，每个臂的末端都预留了安装平面，既可以通过螺栓连接可调脚杯实现地面高度调节，也能直接加装防滑脚垫放置在平整地面，中心节点上方可直接连接设备主体的安装底板，受力时三个臂同步分散竖向载荷，相比单向或双向支撑结构，抗倾覆能力提升明显，即使设备重心出现小幅偏移，也能通过三个支撑点的受力分配保持整体稳定。设计这类焊接件时，首先要考虑型材的选型，

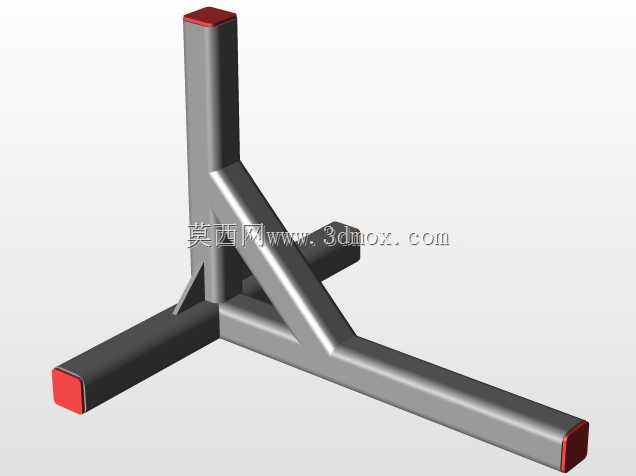

　　图中结构采用等截面矩形管作为支撑臂的基础型材，矩形管的截面抗弯模量在同重量型材中表现优异，焊接时的接触面积更大，节点处的焊缝可沿型材周向布置，避免应力集中在单条焊缝上。中心连接节点没有采用额外的拼接块，而是直接将三根型材的端部切割成对应配合角度后组对焊接，这种设计减少了额外零件的加工工序，切割时只要保证型材端部的角度公差控制在±0.5度以内，组对后就能保证三个支撑臂的平面度偏差不超过1mm，后续安装脚杯时不需要额外修磨支撑面。从安装边界来看，这类支撑件的外接圆直径可根据设备的底座尺寸调整，常规适配小型设备的规格，外接圆直径控制在300mm到500mm之间，支撑臂的型材截面尺寸根据载荷计算选定，单臂竖向承重达到50kg时，

　　选用20mm40mm2mm的矩形管即可满足强度要求，焊接完成后整体高度可控制在100mm到200mm之间，不会过多占用设备底部的空间，同时预留足够的脚杯调节行程。焊接工艺上，这类结构采用二氧化碳气体保护焊即可满足强度要求，组对时先通过工装夹具固定三根型材的相对位置，先点焊定位每个连接节点，校验三个支撑臂的角度和平面度符合要求后，再进行满焊操作，焊接时采用对称焊接顺序，避免单条焊缝连续焊接导致的热变形，焊后对焊缝进行打磨处理，去除焊渣和焊瘤，表面可根据使用场景做喷塑或镀锌处理，提升防锈能力。实际应用中，这类三向焊接支撑件相比一体式铸造支脚，生产周期更短，不需要开模，小批量生产时成本更低，

　　而且可以根据设备的实际安装需求灵活调整支撑臂的长度和角度，比如在有地面管线凸起的场景，可将对应位置的支撑臂长度适当缩短，避开障碍物，不需要重新制作整体底座。结构受力分析时，要重点校核中心节点的焊缝强度，当设备承受竖向载荷时，每个支撑臂承受的竖向力约为总载荷的三分之一，同时承受一定的弯矩作用，焊缝的焊脚尺寸根据型材壁厚选定，一般不小于型材壁厚的0.7倍，就能保证节点处的强度满足使用要求，不会出现焊缝开裂的情况。另外，支撑臂末端的安装面需要在焊接完成后进行统一铣平处理，保证三个安装面处于同一水平面，避免安装脚杯后出现虚接的情况，影响支撑稳定性，安装面上预留的螺栓孔位置要和常用脚杯的安装尺寸匹配，通用规格采用M8或M10的螺栓孔即可适配市面上多数轻型设备脚杯。这类结构也可拓展应用在户外临时支架、展览展示架的支撑部位，通过更换不同材质的型材，比如铝合金型材搭配氩弧焊工艺，可制作重量更轻的便携支撑结构，适合需要频繁移动的设备场景，而采用碳钢型材焊接的结构则更适合固定放置的工业设备，承重能力更强，整体刚性更好。
