教学演示用金属板组合夹持工装结构

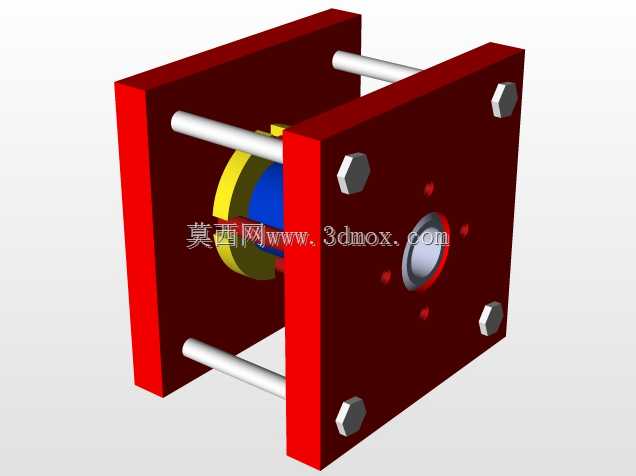

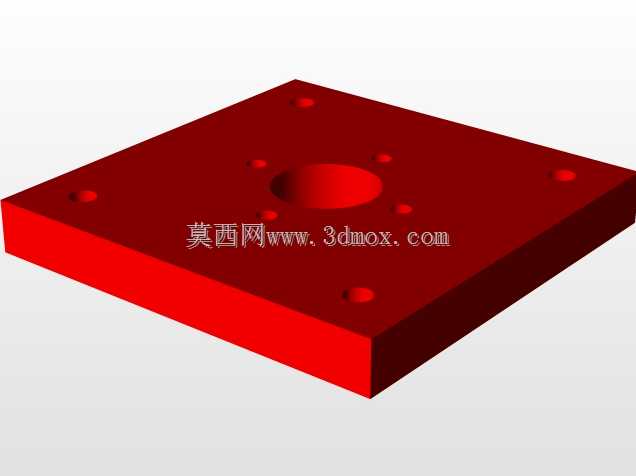

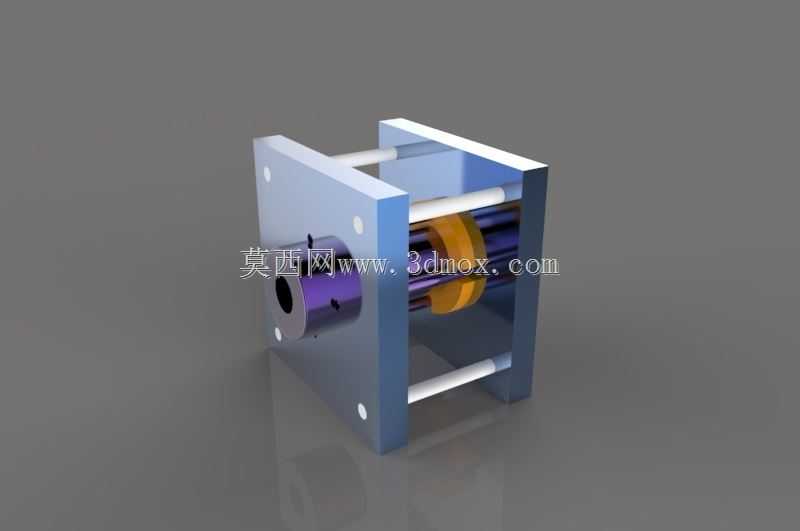

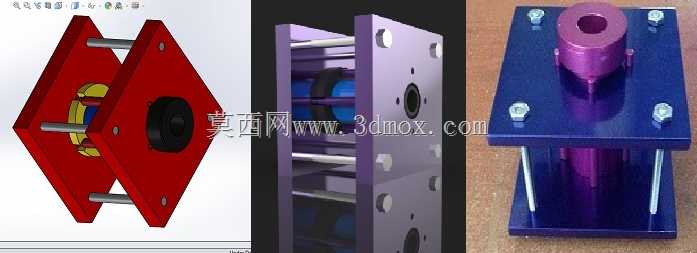

　　四根对称分布的拉杆穿过两块安装板对应的通孔，两端通过锁紧螺母施加预紧力，预紧力的大小根据中间夹持组件的工作载荷调整，若是用于3D打印机送丝机构，预紧力控制在8-12N即可保证送丝轮与耗材的足够摩擦力，又不会压伤耗材表面；若是用于实训台的工件夹持，预紧力可提升至30-50N，保证夹持稳定性。设计过程中首先确定的是中心功能件的安装边界，以适配3D打印机送丝机构的版本为例，中间穿过的送丝轮组件外径为32mm，因此安装板的中心通孔直径设置为32.2mm，单边预留0.1mm的装配余量；安装板的外形采用菱形结构，四个角点做R5的圆角处理，避免锐边划伤操作人员，菱形的对角线长度分别为120mm和80mm，这个尺寸既保证了四根拉杆有足够的分布间距，这套金属板组合结构最初是为职业院校机械装配实训课程开发的演示教具，后续在桌面级FDM3D打印机的送丝压紧机构改造、小型实验台工件夹持工位上也找到了适配场景，核心作用是通过对称布置的金属板件配合拉杆，实现中间功能组件的同轴定位与压紧固定，避免工作过程中组件出现径向窜动或轴向偏移。从结构组成来看，整套装置以两块平行布置的安装板作为承载基体，根据不同使用场景可选用冷轧钢板做发黑防锈处理，或是采用6061铝合金板做阳极氧化着色，板件上预先加工有同轴的中心通孔、拉杆安装孔以及定位销孔，中心孔的尺寸根据中间穿过的功能件外径做公差配合设计，通常采用H7/h6的间隙配合保证装配顺畅，同时不会出现过大的晃动间隙。

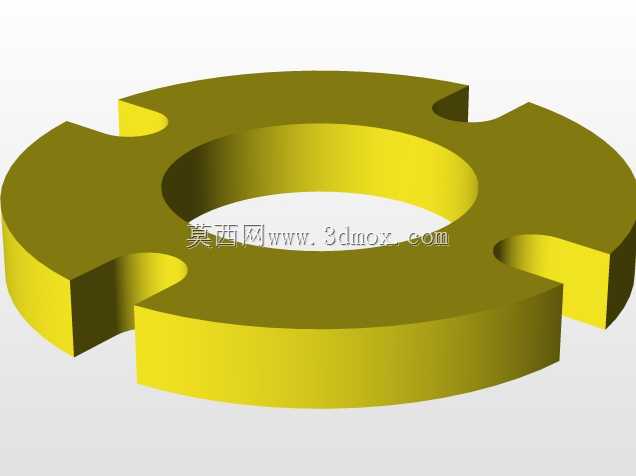

　　不会和中间的功能组件产生干涉，又能控制整体结构的占用空间，适配桌面级设备的安装空间要求。拉杆选用直径6mm的45号钢光轴，两端车削M6的螺纹段，螺纹段长度为15mm，保证螺母锁紧后有足够的啮合牙数，不会出现滑牙问题；安装板上的拉杆通孔直径设置为6.2mm，装配时可通过微调螺母的锁紧程度，修正两块安装板的平行度误差，降低零件加工精度的要求，减少加工成本。在教学实训场景中，这套结构可以让学生直观理解平行度公差对装配精度的影响、螺栓预紧力的作用原理、对称结构的受力分布特点，学生可以自行拆解、重新装配，测量不同预紧力下结构的刚性变化，也可以更换不同厚度的中间垫片，调整两块安装板的间距，适配不同长度的功能组件。在3D打印机的实际改造应用中，

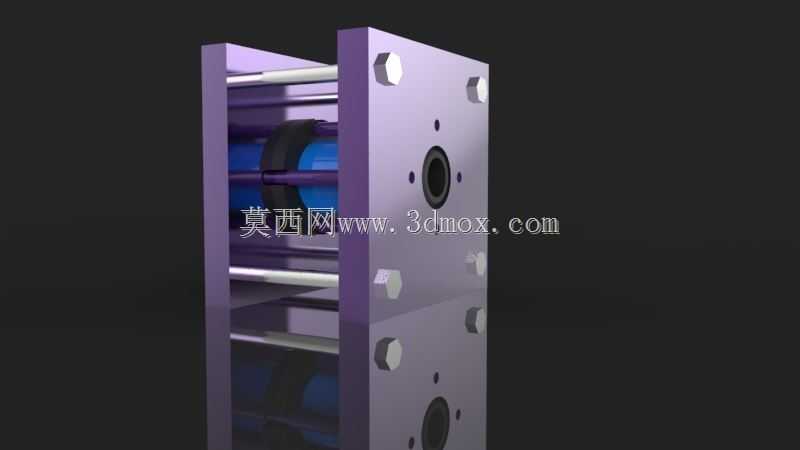

　　这套结构替代了原有的单臂式送丝轮支架，原结构仅靠单侧塑料板支撑送丝轮，长时间工作后塑料板容易出现形变，导致送丝轮与耗材的接触压力不稳定，出现送丝打滑、打印层厚不均的问题；更换为双金属板对称夹持结构后，送丝轮的两侧都有刚性支撑，工作过程中送丝轮的转轴不会出现偏斜，送丝压力保持稳定，连续打印100小时以上也未出现送丝故障。结构的安装边界也做了适配性设计，其中一块安装板的外侧预留了四个M3的螺纹孔，孔位间距符合标准3D打印机型材的安装槽间距，可以直接通过T型螺栓固定在2020或3030铝型材机架上，不需要额外加工转接件；另一块安装板的中心位置设计有凸台结构，凸台外径20mm，高度8mm，可以插入到设备面板的预制孔中做定位，

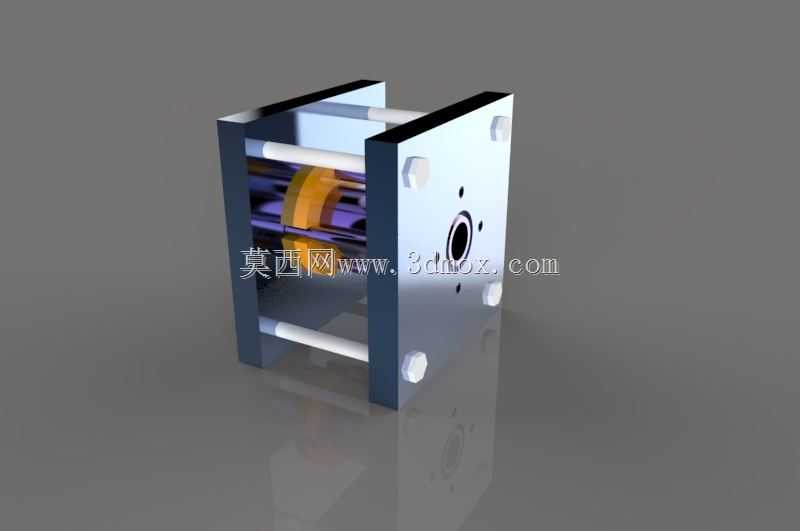

　　进一步提升安装的同轴度。整套结构没有复杂的异形曲面，所有板件都可以通过激光切割或数控铣削加工完成，加工周期短，成本低廉，零件的互换性强，若某块板件出现损坏，只需要按照图纸加工对应零件即可快速替换，不需要整体更换结构。在受力设计上，对称布置的四根拉杆让预紧力均匀分布在中心孔的四周，不会出现单侧受力过大导致的板件形变，经实测，当单根拉杆的预紧扭矩达到2N·m时，两块安装板的平行度误差可以控制在0.05mm以内，完全满足小型精密组件的夹持定位要求。针对不同的使用场景，还可以对结构做快速调整，比如用于小型工件的钻孔工装时，可以在中心孔位置加装钻套，将安装板固定在台钻工作台上，就能实现小零件的钻孔定位；用于教学演示时，可以将其中一块板更换为透明亚克力板，让学生直观看到内部组件的装配关系和运动过程。
