方形轴流CPU散热风扇三维结构设计

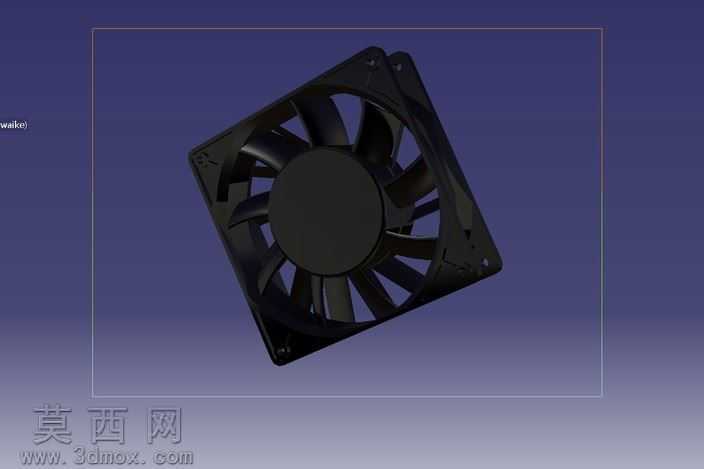

本作品为方形轴流结构的CPU散热风扇三维建模成果，建模过程严格遵循消费级电脑散热配件的通用尺寸规范，以标准120mm方形安装规格为基础开展结构设计。建模初期先完成整体框架的基准搭建，精准定位外框的安装孔位、边框厚度与内圈容纳尺寸，外框采用一体化注塑结构的建模逻辑，边角做圆弧过渡处理，既还原实际量产产品的注塑工艺特征，也避免尖锐结构带来的应力集中问题。扇叶部分采用七叶后掠式轴流叶片设计，建模时逐片校准叶片的安装倾角、叶根厚度与叶梢弧度，每片叶片的曲面通过多段样条曲线拟合生成，保证叶片曲面顺滑无折角，还原真实散热风扇的气动外形特征，兼顾送风效率与运转静音表现。中心轮毂部分做圆弧收边处理，与扇叶叶根顺滑衔接，还原实际产品中电机容纳舱的结构特征，轮毂表面做哑光质感的材质处理，匹配量产产品的塑料外壳视觉效果。材质渲染阶段，外框与扇叶统一采用黑色哑光阻燃ABS材质参数，调整材质的粗糙度与反光度参数，还原塑料材质的细腻磨砂质感，避免过度反光造成的视觉失真；场景搭建采用渐变深紫色背景，搭配柔和的多光源布光，主光源从斜上方投射突出扇叶与外框的立体结构，辅助光源补全暗部细节，清晰展现叶片之间的层叠关系与外框的安装结构。结构设计上充分考虑实际装配逻辑，外框四角预留标准安装孔位，孔位做沉台设计还原螺丝安装的避让结构，内圈预留防护网与电机的安装卡位，整体结构完全匹配实际CPU散热风扇的装配关系，可用于散热结构教学、电脑配件装配模拟、风冷散热方案演示等场景，建模过程中对叶片曲面、安装结构、衔接位置的细节做了精细化处理，无破面、错面等建模问题，各部件的比例尺寸完全符合行业通用规范，能够直观展现方形轴流散热风扇的完整结构特征。
