拉达车型钢制轮毂结构设计

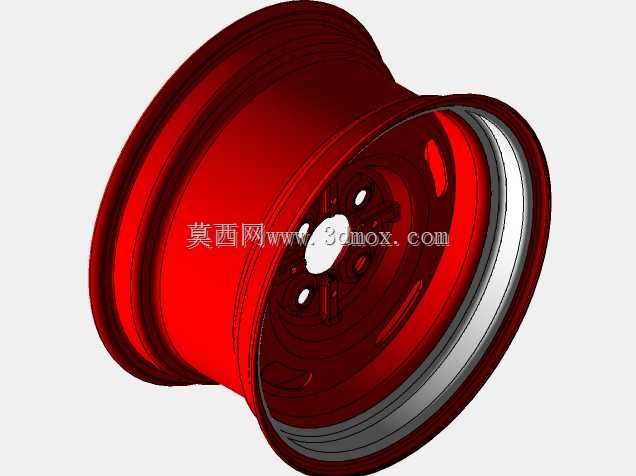

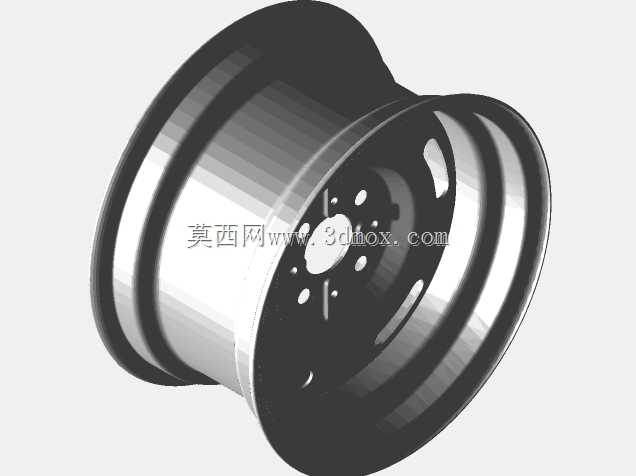

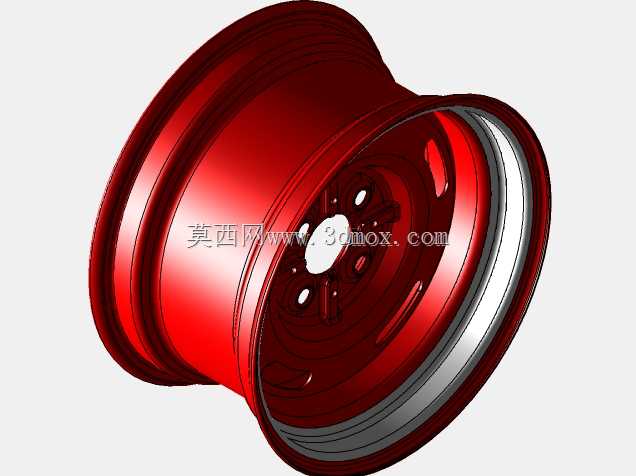

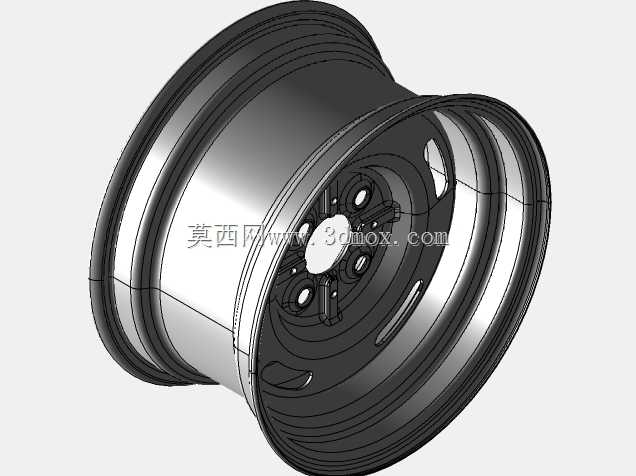

　　这款钢制轮毂主要适配经典拉达乘用车型，在民用代步车、入门级改装车以及售后维修替换场景中有着广泛的应用基础。作为车辆行走系统的核心承载部件，轮毂需要同时承担静态载荷传递、动态冲击缓冲、轮胎固定限位以及制动系统散热配合等多重功能，其结构合理性直接关系到车辆行驶的安全性与操控稳定性。从结构设计逻辑来看，该轮毂采用分体滚压成型后焊接的钢制轮辋搭配冲压成型轮辐的经典结构，轮辋部分设计为7英寸标称宽度，这个宽度尺寸能够适配多数民用入门级乘用轮胎的安装需求，轮缘处的凸起结构完全符合乘用车轮辋的轮廓标准，能够在轮胎充气后形成可靠的轴向限位，避免车辆在转向、侧倾工况下轮胎出现脱圈风险。轮辐部分采用四螺栓安装孔布局，

　　安装孔的中心节圆尺寸完全匹配拉达车型原厂转向节的安装点位，中心定位孔的尺寸与轴头凸缘尺寸做了公差配合设计，安装时能够通过中心孔实现径向定位，再通过四颗螺栓的预紧力将轮毂与轴头法兰牢固贴合，传递驱动扭矩与制动力矩。轮辐上开设的多个异形减重孔并非单纯为了降低重量，这些开孔的位置经过结构受力校核，避开了轮辐的主要应力传递路径，在不显著降低结构强度的前提下，既减少了轮毂自身的转动惯量，提升车辆起步、制动的响应速度，也能够为内侧的制动鼓或者制动盘提供足够的通风空间，带走制动过程中产生的摩擦热量，避免制动系统出现热衰退现象。轮辋与轮辐的焊接位置选在轮辐外缘与轮辋内侧的结合处，焊接工艺采用常规的二氧化碳气体保护焊即可满足强度要求，

　　焊缝的高度与熔深需要满足钢制车轮的相关强度标准，能够承受径向载荷、弯曲载荷以及13度冲击试验的考核要求。在实际建模过程中，轮辋的滚压成型轮廓是建模的重点，需要严格匹配轮胎胎圈座的角度与尺寸，胎圈座的15度锥面设计能够保证轮胎安装后自动对中，同时在车辆行驶过程中让轮胎与轮辋之间形成足够的摩擦力来传递扭矩。轮辐的冲压成型面做了合理的拔模斜度设计，能够适配常规冲压模具的生产工艺，不需要额外的侧抽芯结构就可以完成冲压生产，有效降低量产阶段的模具成本。轮辋的宽度尺寸预留了一定的调整余量，在实际应用场景中，如果需要适配更宽或者更窄的轮胎，只需要调整轮辋滚压工序的成型参数，不需要对轮辐结构以及安装接口做任何改动，具备不错的衍生适配能力。

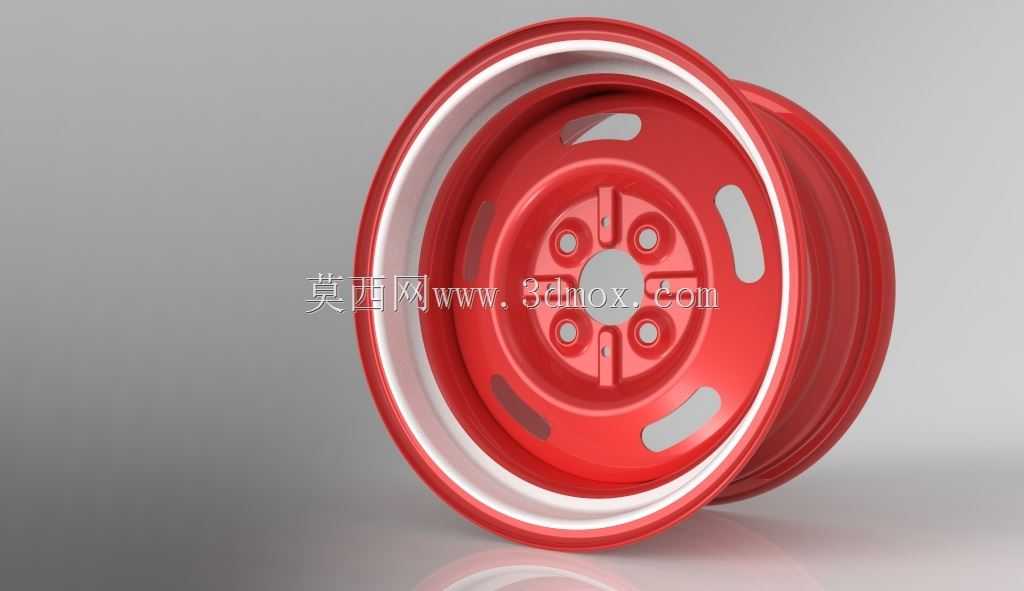

　　表面的红白分色设计属于外观装饰层面的处理，不影响结构性能，在实际量产过程中可以根据用户需求调整喷涂颜色，满足不同车主的外观改装需求。从安装边界来看，该轮毂的偏距设计完全匹配原厂悬架的几何参数，安装后不会与翼子板、刹车卡钳、转向拉杆等周边部件发生运动干涉，车轮的转向角度、跳动行程都与原厂部件保持一致，不需要对悬架系统做任何额外改装就可以直接替换安装。在日常使用场景中，钢制轮毂相比铝合金轮毂具备更好的抗冲击韧性，在遇到路面坑洼、硬物撞击时不容易出现碎裂失效，更适合路况条件一般的地区使用，同时钢制轮毂的维修成本更低，出现轻微变形后可以通过整形工艺修复，不需要整体更换，在售后维修市场具备不错的性价比优势。建模过程中对所有的安装孔位、配合面都做了公差标注参考，结构工程师可以直接在该模型基础上调整轮辋宽度、偏距等参数，衍生出适配其他同螺栓节圆车型的轮毂产品，也可以基于该模型做轻量化优化、外观造型改型等二次设计工作。
