木质槽轮小齿轮组合传动演示装置

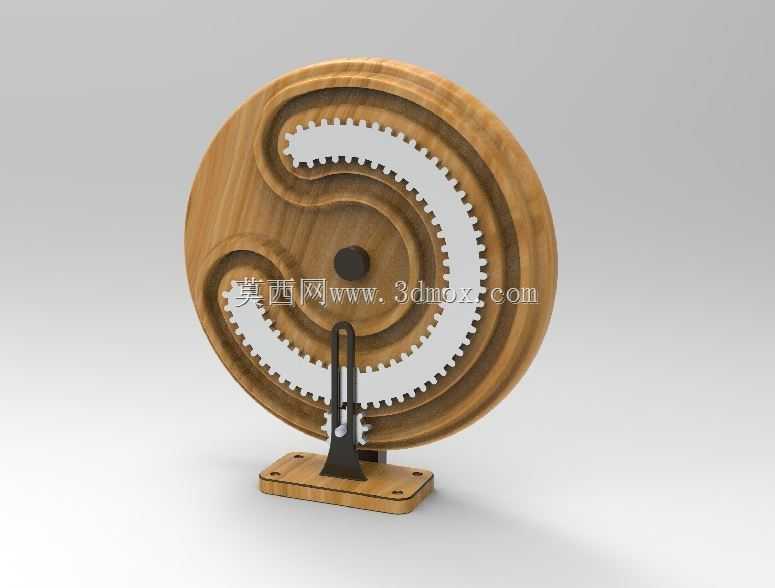

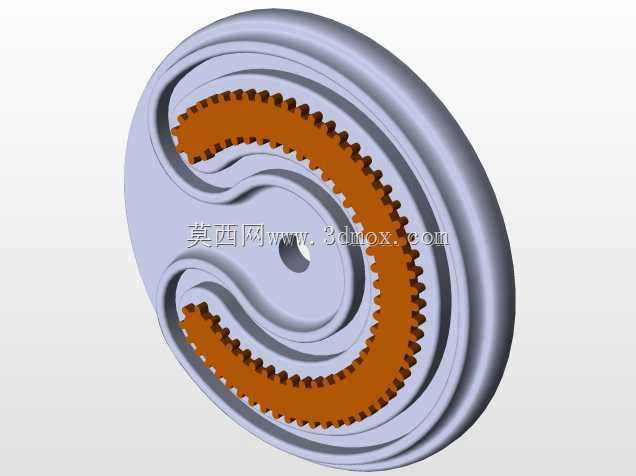

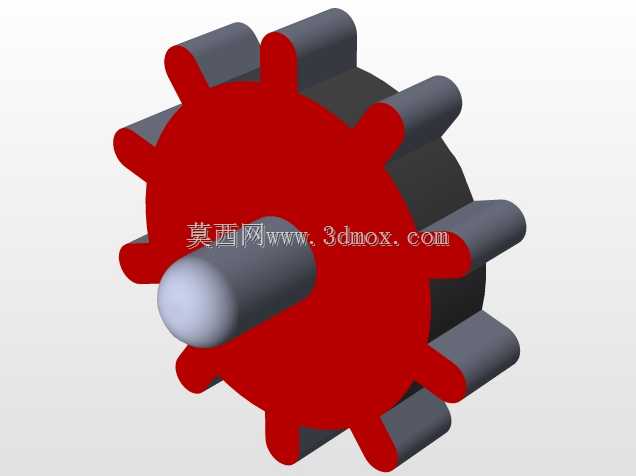

　　这套槽轮与小齿轮组合的传动结构，常被应用在教学演示场景、小型文创动态装置以及轻载间歇送料机构的原理验证环节，区别于常规金属材质的工业槽轮机构，该结构采用木质材料加工，既可以作为机械原理课程的具象演示载体，帮助学习者直观理解内啮合齿轮传动、槽轮间歇运动的配合逻辑，也可作为桌面动态摆件，通过手摇驱动实现连续转动到间歇步进的运动转换。从功能特性来看，该结构将内齿圈集成在槽轮的轮体内部，小齿轮同时承担传动齿轮与槽轮驱动销的双重作用，当小齿轮绕自身固定轴转动时，轮齿与槽轮内圈的齿段啮合带动槽轮转动，当轮齿脱离内齿段时，小齿轮上的圆柱驱动销嵌入槽轮的弧形槽内，拨动槽轮完成固定角度的步进，整个过程没有额外的锁止弧结构，

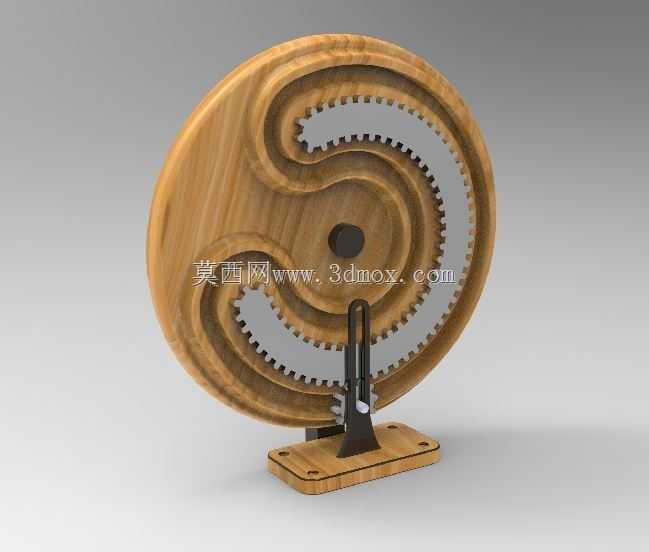

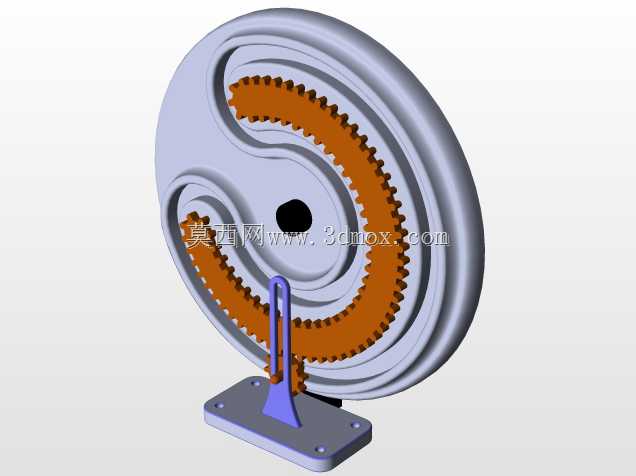

　　依靠内齿啮合的重合度实现槽轮静止阶段的位置锁定，相比传统外槽轮机构，这种内啮合集成式设计大幅缩减了机构的整体占用空间，传动过程的冲击也更小，运转噪音更低。设计过程中首先要确定槽轮的槽数与小齿轮的齿数匹配关系，槽轮的弧形槽轮廓需要与驱动销的运动轨迹完全拟合，避免传动过程中出现卡滞或间隙过大的问题，内齿圈的齿形参数需要与小齿轮完全匹配，保证啮合阶段的传动平稳，齿侧间隙控制在0.1mm到0.2mm之间，既满足木质材料的加工公差要求，也不会出现回程间隙过大导致的传动晃动。整个机构的支撑部分采用立式底座设计，槽轮通过中心的固定轴安装在底座的立板上，小齿轮的转轴下端连接手摇柄，底座上预留了四个安装孔，

　　可以通过螺栓将整个装置固定在桌面或展示台面上，安装边界需要预留出手摇柄的转动空间，槽轮的最大外圆直径决定了装置的横向占用尺寸，立板的高度需要保证槽轮转动时不会与底座平面发生干涉，中心轴的同轴度公差需要控制在0.05mm以内，避免槽轮转动时出现偏摆。实际应用中如果用于轻载送料场景，可以在槽轮的端面安装载料台，每次槽轮步进的角度对应一个工位的送进距离，适合小尺寸零件的分拣、装配工位的间歇送料，相比气动分度盘，这种纯机械结构不需要外接气源或电源，维护成本极低，适合小型加工工位的简易改造；如果用于教学演示，可以在槽轮和小齿轮的端面标注角度刻度，直观展示不同槽数下的步进角度、运动时间与静止时间的比值，

　　帮助学习者快速掌握槽轮机构的运动系数计算逻辑。木质材料的选用也让整个机构的加工门槛更低，不需要金属切削设备，通过激光切割即可完成所有零件的加工，装配过程仅需要胶水和少量紧固件，适合DIY爱好者自行制作，装配时需要注意转轴处的润滑，可采用石墨涂层减少木质轴孔的磨损，延长机构的使用寿命。整个结构的运动逻辑经过反复验证，小齿轮转动一圈对应槽轮完成一次步进，步进角度由槽数决定，传动过程中没有多余的空行程，运动传递直接可靠，既保留了传统槽轮机构间歇传动的核心功能，又通过集成式内齿设计优化了结构尺寸，兼顾了演示性与实用性。
