浮雕款iPhone4保护壳三维设计方案

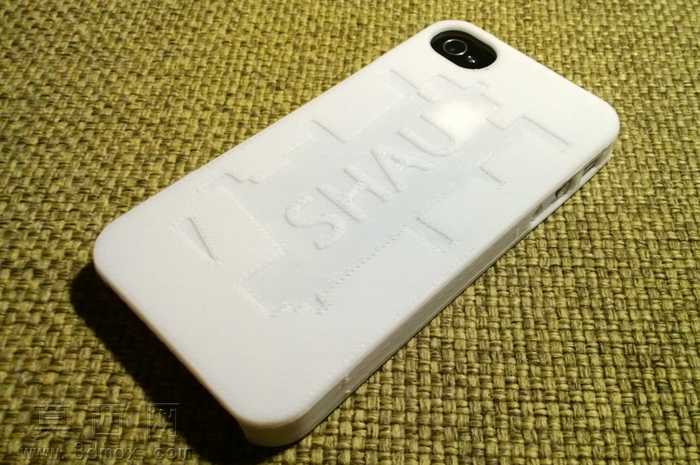

本作品为适配iPhone4机型设计的浮雕纹理保护壳三维模型，建模阶段围绕真机1:1尺寸基准展开，首先提取iPhone4机身的外轮廓数据，精准匹配机身侧边按键、摄像头开孔、底部接口的位置公差，确保保护壳装配后不会出现按键遮挡、开孔偏移的问题。建模过程中对保护壳的壁厚做了梯度优化，侧边包裹区域采用1.2mm壁厚兼顾防护性与握持轻薄感，摄像头开孔区域做了0.3mm的凸起围边设计，能够在手机平放时避免镜头直接接触桌面产生磨花。壳身背面的浮雕纹理是本次设计的核心亮点，建模时采用曲面偏移结合浮雕雕刻命令生成凹凸纹理，纹理凸起高度控制在0.4mm，既保证触摸时的立体触感，又不会因为凸起过高导致壳身放置不稳，同时对浮雕的边缘做了R0.2mm的圆角过渡处理，避免尖锐棱角带来的硌手感，也能减少日常使用中浮雕边缘的磕碰掉漆概率。材质设定上模拟了哑光磨砂PC材质的视觉效果，调整材质的漫反射粗糙度参数还原磨砂壳的细腻雾面质感，没有添加多余的logo预留位，保留了壳面的完整设计空间，可根据后续需求追加个性化标识。结构设计上充分考虑了3D打印的成型可行性，对壳身内侧的卡扣结构做了拔模斜度处理，避免打印脱模时出现结构断裂，内侧与手机接触的位置预留了0.1mm的装配间隙，既能保证保护壳安装时的顺畅度，又不会出现装配后松动晃荡的问题。整体设计兼顾了外观辨识度、实用防护性与加工落地性，既可以作为3D打印个性化定制手机壳的参考模型，也能为注塑量产的手机壳设计提供结构验证基础，模型包含完整的曲面结构与实体特征，可直接导入各类三维软件进行参数调整与二次设计。
