霍顿Ho229电动涵道风扇中心骨架结构

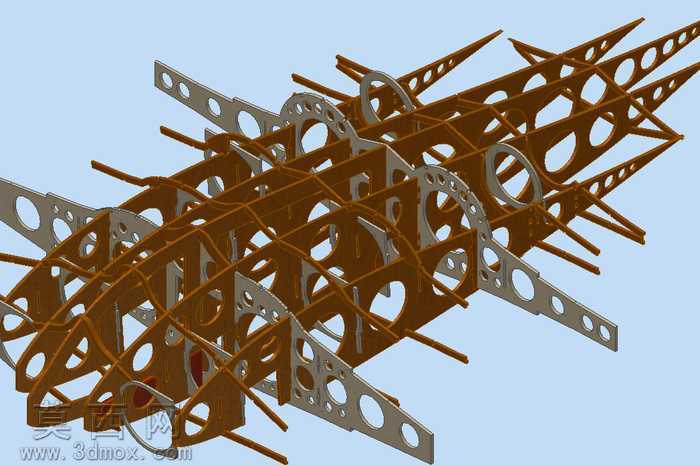

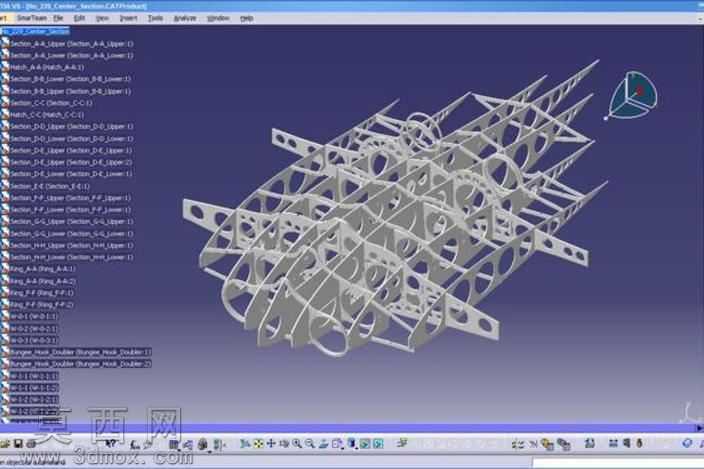

本作品为霍顿Ho229飞翼布局飞行器配套的电动涵道风扇中心承载结构三维建模成果，建模过程围绕飞翼内部紧凑的安装空间与涵道风扇的气动承载需求展开，首先依据霍顿Ho229的原始翼身融合内部尺寸参数，在三维建模环境中完成中心结构的基准定位，确定涵道风扇安装位与两侧翼梁连接位的空间坐标，确保结构整体与飞翼内部曲面完全贴合。建模阶段采用参数化草图驱动的方式，先绘制中心主承力纵梁的截面轮廓，通过拉伸、切除命令构建纵梁主体，再沿翼展方向阵列布置横向支撑肋，每一处支撑肋都设计有密集的圆形减重孔与三角形加强筋结构，在保证结构刚度的前提下最大限度降低整体重量，还原原型机木质桁架结构的轻量化设计思路。针对涵道风扇的安装区域，建模时专门设计了环形安装座，安装座与周边支撑肋之间通过多根斜向加强杆连接，分散涵道运转时产生的振动载荷，避免应力集中。材质渲染阶段，主体桁架结构赋予棕褐色层压木质材质，还原霍顿Ho229原型的胶合木结构质感，金属连接件部分赋予哑光银灰色金属材质，通过调整材质的粗糙度、反射率参数，区分木质构件与金属连接件的视觉差异，渲染时采用柔和的天光环境光，从斜上方打光突出结构的镂空层次与杆件交错的空间感，清晰展现每一处桁架的连接关系与减重孔的排布逻辑。结构设计上充分考虑了电动涵道的走线空间，在纵梁与肋板的对应位置预留了穿线缺口，同时保证中心结构与前后涵道段、两侧翼段的连接接口完全匹配，整体桁架结构采用三角稳定构型，在承受涵道推力与飞行气动载荷时能够保持足够的结构强度，镂空设计既满足了减重需求，也为涵道气流的流通预留了足够空间，避免结构件对涵道进气效率产生负面影响，完整还原了这款经典飞翼飞行器涵道风扇中心段的结构特征与设计逻辑。
