塑料衣夹三维结构设计作品

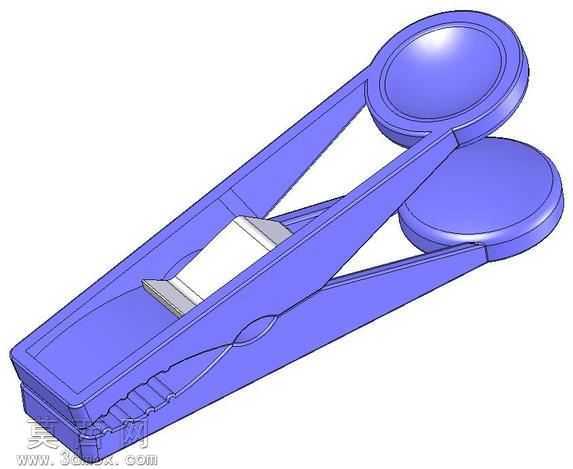

本作品为日常使用的塑料衣夹三维建模设计，整体采用一体化夹体配合内置扭簧的经典结构方案，建模过程中首先完成整体轮廓的草绘绘制，以对称结构为基准搭建夹体的两个夹持臂，通过拉伸、切除特征完成夹臂主体的造型构建，针对夹臂尾部的按压圆台部分，采用旋转凸台特征完成圆润造型的制作，既保证按压时的舒适触感，也通过圆弧过渡避免应力集中提升结构耐用性。夹臂内侧的夹持区域设计有细密的防滑齿纹，通过阵列切除特征完成齿纹的均匀排布，能够有效提升夹持衣物时的摩擦力，避免衣物滑落。夹臂中部的弹簧安装槽采用精准的尺寸定位，预留出扭簧的装配空间，保证扭簧安装后能够提供稳定的夹持弹力，同时在夹臂的铰接位置设计有对应的转轴配合结构，通过同轴心的凸台与凹槽配合，实现两个夹臂的顺畅转动，开合过程无卡顿干涉。材质方面模拟常用的聚乙二酯塑料材质，渲染时赋予模型半哑光的蓝紫色塑料质感，调整材质的反光度与粗糙度参数，还原普通日用塑料件的真实视觉效果，同时对金属扭簧部分赋予金属材质，区分不同部件的材质差异。建模过程中对所有边角位置都做了圆角过渡处理，既符合实际注塑生产的工艺要求，避免尖锐边角带来的使用安全隐患，也让整体造型更加流畅自然。结构设计上充分考虑日常使用的受力情况，对夹臂的壁厚做了均匀化处理，在保证结构强度的同时避免注塑过程中出现缩痕、翘曲等生产缺陷，夹臂的镂空减重设计在不影响结构强度的前提下减少了材料用量，降低生产成本。整体模型装配完成后进行了干涉检查，确认所有部件在开合全行程中都不存在碰撞干涉，转动行程符合日常使用的开合角度要求，能够完整还原真实衣夹的使用功能与结构特点。
