塞尔达主题金属盾牌文创摆件结构设计

　　做这类文创类金属饰件的三维结构，首先得跳出常规工业防护盾牌的设计逻辑，毕竟这类产品最终落地要么是潮玩展陈道具、要么是IP联名的珠宝级收藏摆件，不会真的拿去做冲击防护，所以结构设计的优先级首先是外形还原度，其次是不同加工工艺下的安装适配边界，最后才是结构强度冗余。

　　先聊实际应用场景，这类主题盾牌目前主要覆盖三个落地方向：一是线下主题展的1:1陈列道具，搭配同系列IP的武器、服饰做沉浸式场景搭建，这类应用对尺寸的要求比较固定，整体外轮廓控制在600-800mm直径区间，背部预留标准的挂装孔位，孔位间距要匹配市面上通用的挂画挂钩、墙面展架的安装尺寸，孔位周边做2mm的局部加厚，避免长期挂装出现应力变形，边缘做R3的圆角倒钝，防止观展人员磕碰划伤；二是缩小比例的金属收藏摆件，尺寸多在80-150mm直径，这类产品多用于桌面陈列，背部不需要挂装结构，反而要做可插拔的金属支架安装槽，槽位尺寸要适配通用的亚克力、金属展示支架的插舌宽度，控制在3mm宽、1.5mm深，保证支架插入后不会出现晃动歪斜；三是珠宝类的挂坠、胸针配饰，尺寸缩小到20-40mm直径，这类应用要在结构上预留挂绳孔、别针安装位，所有外露棱边做R0.5的精抛圆角，避免刮蹭衣物或者皮肤。

　　再讲设计思路上的细节处理，整个盾牌的曲面不能做纯平面结构，要参考中世纪金属盾牌的微弧造型，整体弧面拱高控制在直径的1/12左右，这个弧度既不会因为拱高过大导致视觉上过于臃肿，也能保证金属板材冲压加工的时候有足够的结构刚度，减少后期校形的工作量。表面的纹饰结构要做分层处理，最外层的轮廓包边凸起1.2mm，中间层的主题纹饰凸起0.8mm，最内层的细节纹路凸起0.4mm，所有凸起结构的拔模斜度统一做3度，不管是做失蜡铸造还是冲压蚀刻，都能顺利脱模，不会出现边角卡模的问题。如果是做珠宝级的银质、铜质版本，纹饰的凹槽深度要控制在0.3-0.6mm，方便后期做珐琅填色、做旧氧化处理，凹槽宽度不小于0.8mm，避免填色的时候出现颜料堆积溢出边界的问题。

　　功能特性上，不同落地版本的结构侧重完全不同，1:1展陈版本的主体可以用1.5mm厚的冷轧钢板冲压成型，内部不需要加加强筋，因为本身微弧结构加上1.5mm的板厚已经足够支撑自身重量，不会出现平面塌陷，背部的挂装位直接焊接在主体背面，焊接位置做打磨平整，喷塑处理之后完全看不到焊接痕迹；缩小版的金属摆件可以用锌合金压铸或者黄铜失蜡铸造，整体壁厚控制在2mm左右，重量控制在150-300g，拿在手里有足够的金属质感，又不会因为过重导致展示支架支撑不稳；珠宝配饰版本的壁厚控制在1mm左右，整体重量不超过20g，挂坠版本的挂绳孔做2mm直径，孔位周边做局部加厚到1.5mm，避免佩戴过程中孔位磨损断裂。

　　安装边界的处理上，要提前考虑不同表面处理工艺的尺寸余量，比如做喷塑、烤漆处理的版本，所有配合尺寸要预留0.1-0.15mm的涂层厚度，避免支架插装的时候出现过紧插不进去的问题；做电镀、抛光处理的版本，棱边位置要稍微倒大一点的圆角，避免电镀的时候出现电流集中导致的边角积瘤、烧焦问题。如果是做带发光效果的展陈版本，要在盾牌背面预留LED灯条的安装槽，槽宽10mm、深5mm，走线槽从安装位延伸到盾牌底部，预留出线孔，所有槽位做隐藏式设计，正面完全看不到走线和灯条的结构，保证外观的完整性。

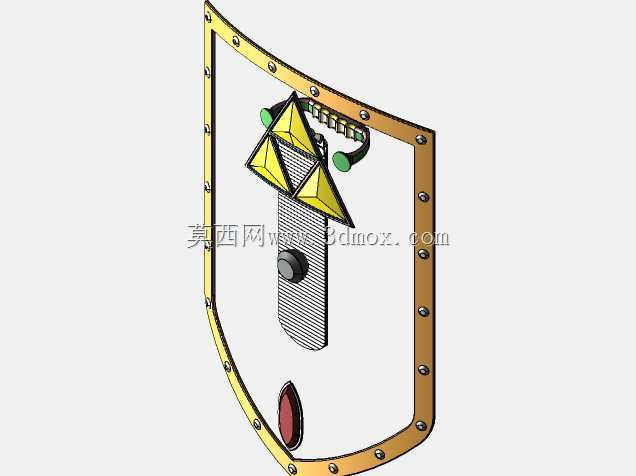

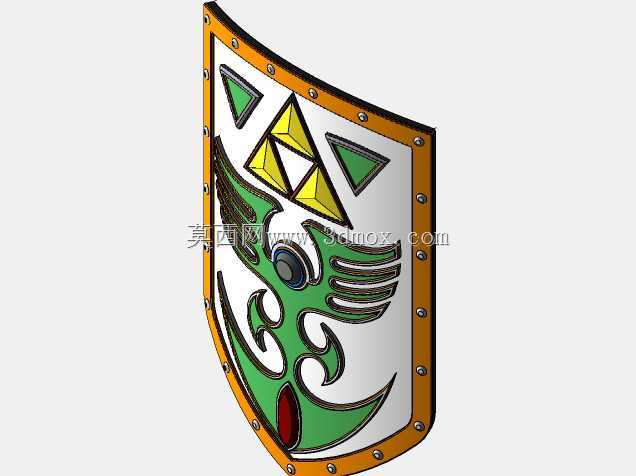

　　实际建模过程中，要把曲面的连续性做到G2以上，尤其是纹饰和主体曲面衔接的位置，不能出现明显的接痕，不然加工出来之后表面反光会有明显的棱线，影响整体质感。所有的凸起纹饰根部要做0.2mm的内R角，避免冲压或者铸造的时候出现应力集中，导致根部开裂。如果是面向批量生产的版本，还要把分型面设置在盾牌的侧面最大轮廓线上，保证上下模的加工难度最低，飞边最容易清理，减少后期人工打磨的工作量。

　　很多新手做这类文创金属件的时候，容易照搬工业零件的设计逻辑，把壁厚做的太厚、加强筋加的太多，导致成品重量过大，不管是挂装还是手持都不方便，或者把纹饰做的太尖锐，不仅加工难度大，后期使用的时候也容易出现划伤、掉漆的问题。实际上这类产品的结构设计核心是在还原IP外形的基础上，匹配对应的加工工艺和使用场景，平衡好质感、重量、加工成本三者的关系，不需要过度追求结构强度，只要满足对应场景下的使用强度要求就足够。比如1:1的展陈版本，只要能承受自身重量，挂装3年不出现变形就达标，不需要去做抗冲击测试；桌面摆件版本只要从1米高度自由落体到木地板上不会出现断裂、掉块就满足日常使用需求；珠宝配饰版本只要正常佩戴不会出现变形、断裂就符合要求，过度增加壁厚和加强结构反而会提升加工成本，影响产品的使用体验。
