血管介入球囊扩张支架输送系统结构

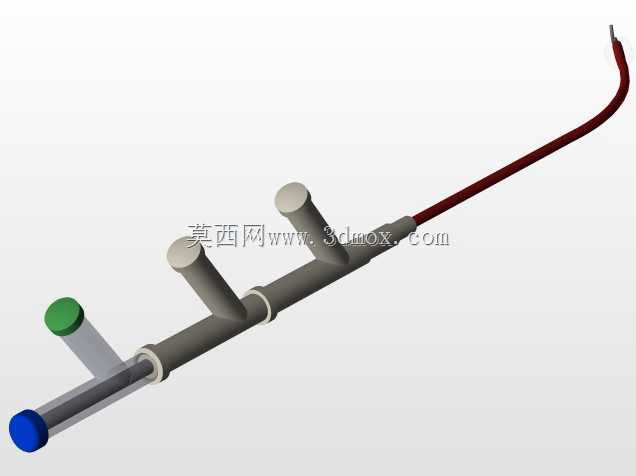

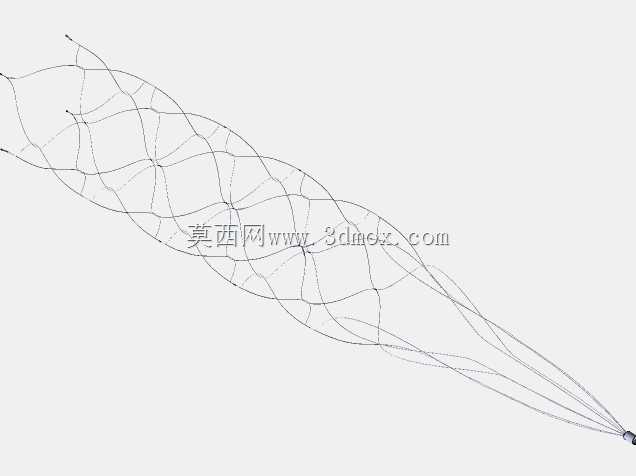

　　这套三维结构完整还原了经皮冠状动脉介入治疗中用到的球囊扩张式支架输送系统的全部装配关系，做这个模型的时候最先考虑的是临床实际操作的路径适配问题——毕竟整套器械要从桡动脉或者股动脉的穿刺点进入，顺着迂曲的血管通路抵达冠脉狭窄位置，整个输送过程中导管的柔顺性、支架的压握固定可靠性是最先要满足的设计边界。从结构拆分来看，最远端的软头是最先进入血管的部分，做了圆弧过渡的无锐角设计，避免推送过程中刮蹭血管内壁造成夹层，软头的材质参数在建模时参考了临床常用的医用聚氨酯邵氏硬度，既保证推送时的导向性，又不会因为硬度过高戳伤血管组织。紧挨着软头的是压握在球囊外侧的激光雕刻支架，支架的网丝结构采用了正弦波连接的镂空设计，

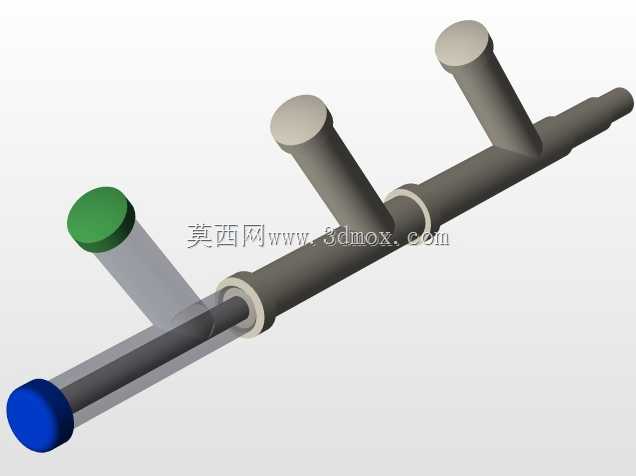

　　压握状态下整体外径可以控制在1mm左右，能够顺利通过重度狭窄的血管段，当球囊充压扩张到额定压力时，支架会顺着球囊的膨胀张力撑开，贴附在血管内壁的狭窄斑块位置，把原本堵塞的管腔支撑到正常管径，这时候球囊泄压抽回，支架就会永久留在血管位置维持血流通畅。球囊部分的设计采用了半顺应性材质的折叠结构，未充压时三片式折叠的翼片紧紧贴附在内管上，整体轮廓光滑没有凸起，避免推送过程中勾挂血管壁的钙化斑块，充压时球囊的直径扩张精度控制在0.1mm公差范围内，既能够保证支架完全贴壁，又不会因为过度扩张造成血管撕裂。连接球囊近端的是推送杆部分，这部分采用了双层金属编织的复合管结构，内层是光滑的PTFE材质作为导丝腔，能够顺着0.

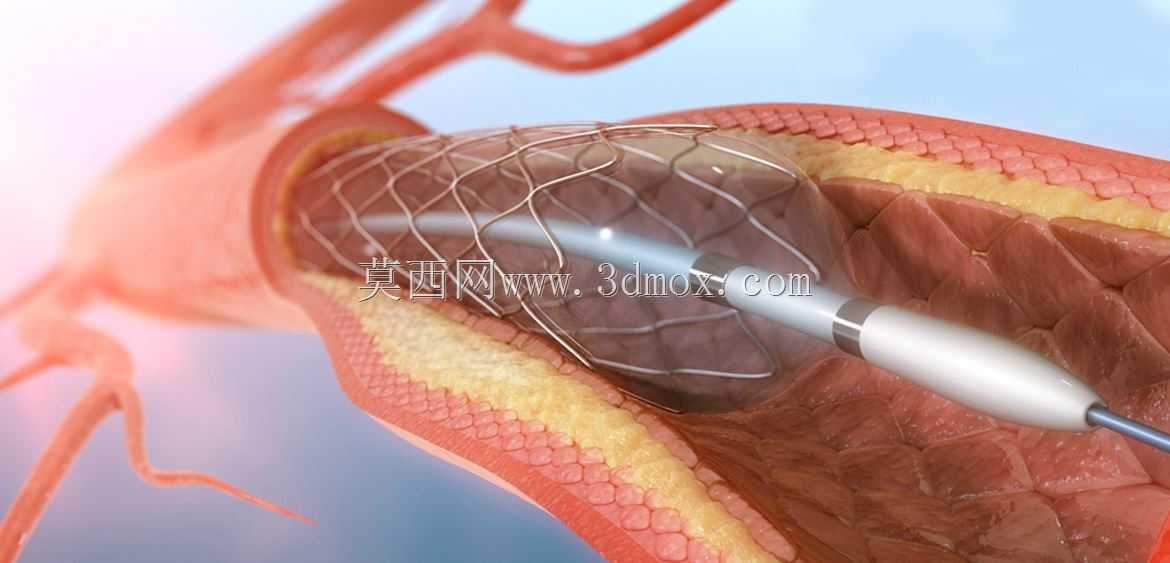

　　014英寸的介入导丝顺滑滑行，中间层的304不锈钢编织网提供了足够的推送力传递效率，术者在体外操作推送底座的时候，手上的推力可以无损耗地传递到远端的球囊位置，不会因为导管过长出现力的衰减，外层的医用尼龙材质则提供了足够的抗弯折性能，在经过血管弯曲段的时候不会出现折管堵腔的问题。建模过程中特意还原了血管的解剖结构作为装配参照，包括血管壁的三层膜结构、内壁的粥样硬化斑块形态，能够直观展示支架扩张前后的管腔变化：狭窄状态下血管的有效通径只有正常状态的30%不到，球囊充压到8个标准大气压时，支架的支撑肋会把硬化的斑块挤压到血管壁外侧，管腔恢复到正常直径的95%以上，这时候的支架贴壁间隙控制在0.05mm以内，避免术后出现支架内血栓的风险。

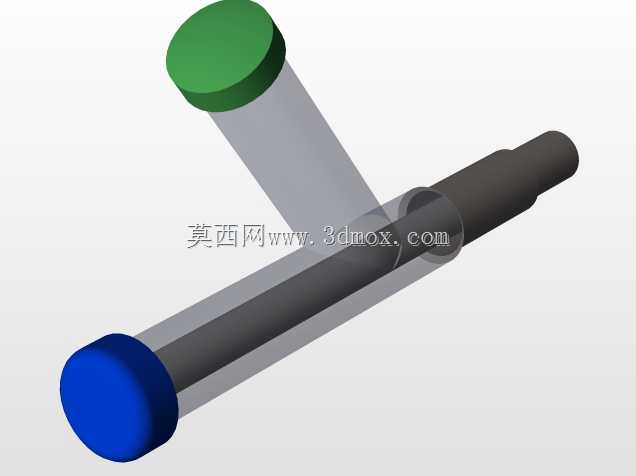

　　整个系统的导丝出口设计在距离软头20cm的位置，属于快速交换式结构，术者操作的时候不需要把整根导丝从导管内部穿入，只需要把导丝尾端从出口位置穿入到远端头端，就可以完成器械的装载，大幅缩短手术操作时间。在做结构干涉检查的时候，特意模拟了血管迂曲角度达到90度时的器械弯折状态，确认推送杆的弯折半径可以达到5mm而不出现内腔塌陷，球囊在弯折状态下充压不会出现偏心扩张的问题，支架压握在球囊上的固定力经过模拟测试可以达到5N的轴向拉力，保证推送过程中支架不会出现移位脱落的问题。另外模型里也还原了球囊的两个显影标记点，这两个铂铱合金材质的标记点分别位于支架的两端位置，在X光透视下可以清晰显影，帮助术者精准定位支架的放置位置，确保支架完全覆盖狭窄的病变段，不会出现病变覆盖不全的问题。整个结构的尺寸边界完全符合临床常用的冠脉介入器械规格，适配直径2.5mm到4mm的冠脉血管，输送系统的整体有效工作长度为145cm，能够满足从股动脉入路到冠脉开口的距离要求，所有的过渡位置都做了圆弧倒角处理，没有尖锐的棱边，避免在血管内推送时造成不必要的组织损伤。
