室内平开式单扇隔音门结构三维设计

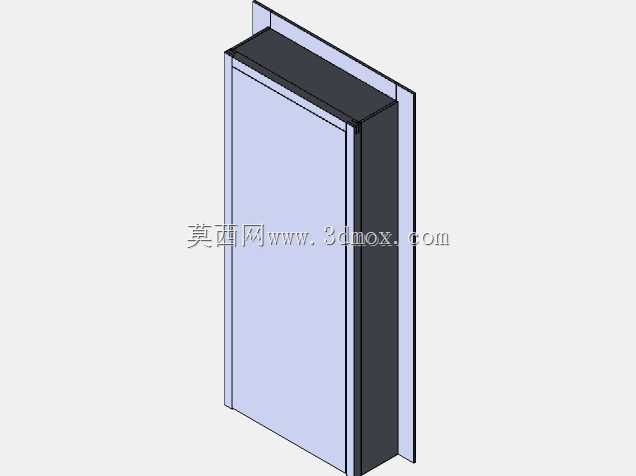

　　在民用建筑室内分隔、工业设备间隔音防护、洁净车间区域隔断等场景中，单扇平开门的结构合理性直接影响空间使用体验与密封防护效果，本次设计的门扇结构针对常规室内门洞的安装需求做了全维度的结构适配。从实际安装边界来看，该门扇适配常规900mm宽、2100mm高的标准室内门洞，门框与墙体的安装预留间隙控制在10-15mm区间，既方便现场施工时的找平调整，也能避免间隙过大导致的密封胶填充量超标问题，门扇与门框的搭接量统一设置为12mm，这个数值是经过多轮开合测试验证的最优值，既能保证合页侧的转动不发生剐蹭，也能让锁具侧的密封胶条保持均匀的压缩量，不会出现局部漏缝或者胶条过度压损的情况。

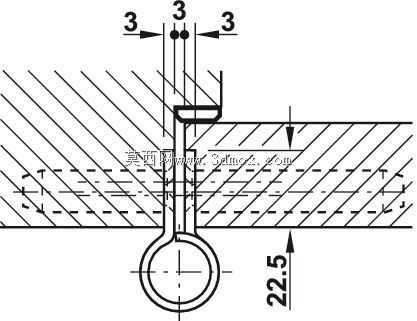

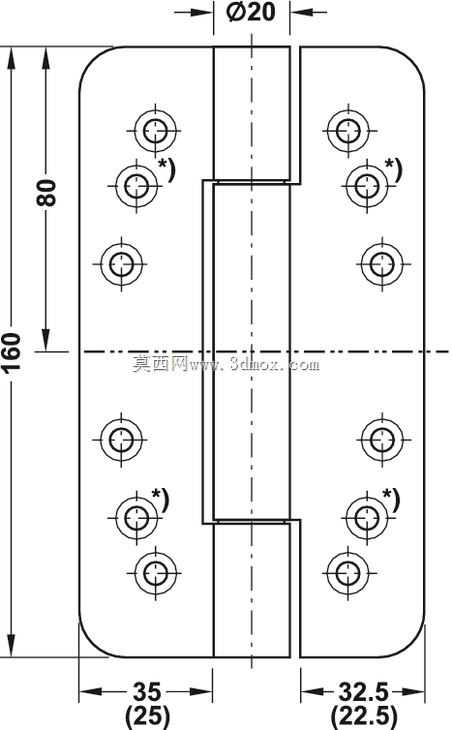

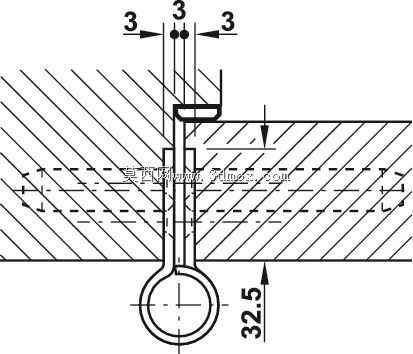

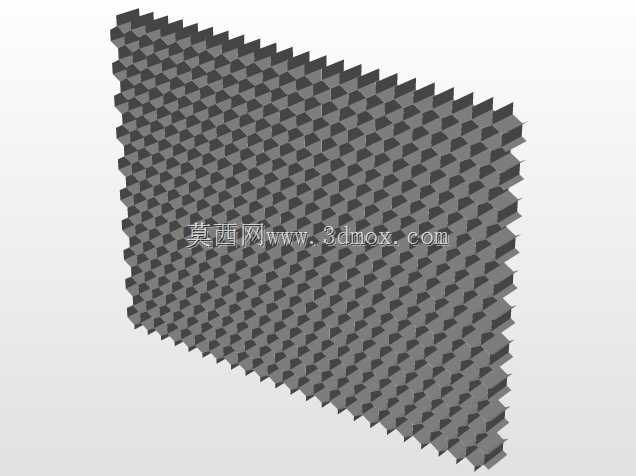

　　设计过程中优先考虑了门扇的隔音与结构稳定性，门扇内部采用框架式填充结构，外围是加厚的冷轧钢边框，内部填充高密度阻尼隔音材料，门扇面板采用双层复合板材，中间预留空气阻尼层，整体厚度控制在50mm，这个厚度平衡了隔音性能与空间占用率，不会因为门扇过厚导致开合时占用过多室内通行空间。合页的安装位置做了加强筋处理，三个合页分别布置在距离门扇上下端200mm位置以及门扇中点位置，相比常规两个合页的布置方式，能大幅降低门扇长期使用后的下垂变形量，尤其是针对重量较大的隔音门扇，三点支撑的受力分布更均匀，每个合页的固定螺丝都采用穿透式固定，直接连接到门扇内部的钢质框架上，避免螺丝仅固定在面板层导致的长期使用松动问题。

　　门框部分采用一体式折弯成型结构，取消了传统拼接门框的焊接接缝，既提升了门框的整体结构强度，也避免了接缝位置长期使用后出现的锈蚀、变形问题，门框与门扇接触的位置预留了连续的胶条安装槽，胶条采用嵌入式安装，不需要额外打胶固定，后期维护更换时可以直接嵌装，胶条的截面采用空心D型结构，在门扇关闭时能形成连续的密封面，阻断空气传声的路径，同时也能缓冲门扇关闭时的撞击力，降低关门噪音。锁具位置的结构做了适配通用型室内机械锁的开孔预留，锁体安装位的加强板直接与门扇内部钢框架连接，避免长期开关锁导致的锁位松动，门扇底部预留了扫地条的安装槽，可以根据实际地面铺装情况选配不同厚度的密封扫地条，填补门扇与地面之间的间隙，进一步提升整体密封性能。

　　从实际使用场景的适配性来看，这款门扇结构既可以用于普通住宅的卧室、书房等需要安静环境的空间分隔，也可以用于工业场景中设备间的隔音防护，还能适配洁净车间的区域隔断需求，整体结构没有复杂的异形加工件，所有零部件都可以通过常规的钣金折弯、板材裁切工艺加工生产，加工难度低，装配流程简单，现场安装时只需要先固定门框，调整好水平垂直度之后挂装门扇，再调整锁具与合页的间隙即可完成安装，不需要复杂的现场加工工序。在建模过程中，所有配合面都做了公差适配，转动部件的配合间隙预留了合理的活动量，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现晃动异响，门扇的重心位置经过调整，保证开合过程中没有偏重卡顿的问题，长期使用也不会出现合页单侧受力过大的磨损问题。
