直角折弯带槽多孔安装固定钣金件

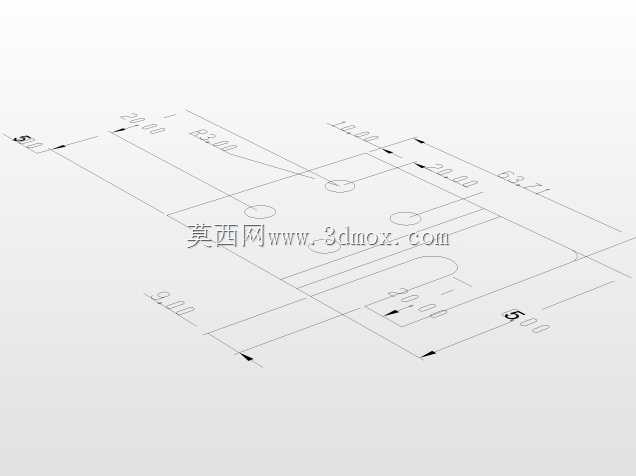

　　这款直角折弯结构的钣金固定件，在工业装配场景中承担着垂直面与水平面之间的构件连接、载荷传递功能，常见于自动化生产线机架辅件安装、电气柜内部元器件固定、小型设备外装组件的定位连接场景，也可作为轻型工装的辅助连接构件使用，适配需要在两个垂直安装面之间实现刚性固定的装配需求。从结构设计逻辑来看，整体采用90度一体折弯成型工艺，避免了分体拼接带来的装配间隙与连接强度损耗，折弯处做了适配板材厚度的圆角过渡，既能够消除折弯加工时的应力集中问题，防止长期受载后折弯处出现裂纹，也能避免锐边对安装操作人员造成划伤。构件的水平安装面（即带四个通孔的平面）上的四个安装孔采用对称式排布，孔位间距经过公差匹配设计，能够适配市面上主流的M4、

　　M5规格的紧固螺丝，安装时可根据实际固定需求选择对角锁紧或者全孔锁紧的方式，当承载较轻载荷时仅需锁紧对角两个孔位即可满足固定要求，承载偏重载荷时四个孔位全部穿入紧固件，能够分散每个连接点的受力，避免单个孔位受力过大出现板材变形。垂直折弯面的侧边开设了U型开口槽，这个槽位的设计并非冗余结构，而是为了适配需要侧向卡入安装的场景，比如设备走线时的线缆固定座卡装、相邻构件的快速挂装定位，安装时不需要完全拆卸紧固件即可将构件从侧向滑入槽位完成初步定位，再锁紧对应螺丝即可完成固定，能够大幅提升现场装配的效率，尤其是在设备内部操作空间狭窄、无法从正面穿入螺丝的场景下，这个U型槽的结构优势会更加明显。从安装边界尺寸来看，该构件的板材厚度适配常规1.

　　5mm-2.5mm的冷轧钢板或者304不锈钢板材加工，折弯后的两个垂直面的平面度公差控制在0.1mm以内，能够保证安装后与被固定面完全贴合，不会出现翘边导致的固定不稳问题；四个安装孔的中心距偏差控制在±0.05mm范围内，能够与预制安装孔位的构件实现无偏差装配，不需要现场二次扩孔修正。在实际选型使用时，需要注意该构件的承载上限，由于是薄壁钣金折弯结构，适合承载静态载荷不超过5kg的轻型构件固定，不适合作为重型设备的主承重连接构件使用；如果应用在有振动的设备场景中，安装时需要搭配防松垫圈或者使用防松螺丝，避免长期振动导致紧固件松动，影响连接可靠性。设计阶段在建模时对折弯半径做了精准的参数化设置，折弯内R角与板材厚度的比值控制在0.

　　5-1之间，既符合钣金冲压折弯的加工工艺要求，不会出现折弯处板材开裂或者起皱的问题，也能保证折弯后两个面的垂直角度偏差控制在±0.2度以内，满足精密装配的角度要求。构件的所有外露边缘都做了去毛刺处理，安装孔的边缘也做了微小的倒角，既能够避免安装时刮伤线缆或者操作人员，也能让紧固件的垫片与安装面贴合更紧密，提升连接的稳定性。在表面处理方面，该结构适配喷塑、镀锌、钝化等多种常规钣金表面处理工艺，可根据实际使用场景的防腐需求选择对应的处理方式，比如在潮湿环境下使用可选择热镀锌处理，在普通室内设备上使用可选择静电喷塑处理，都不会因为结构的折弯或者开孔导致表面处理出现积液、漏涂的问题。
