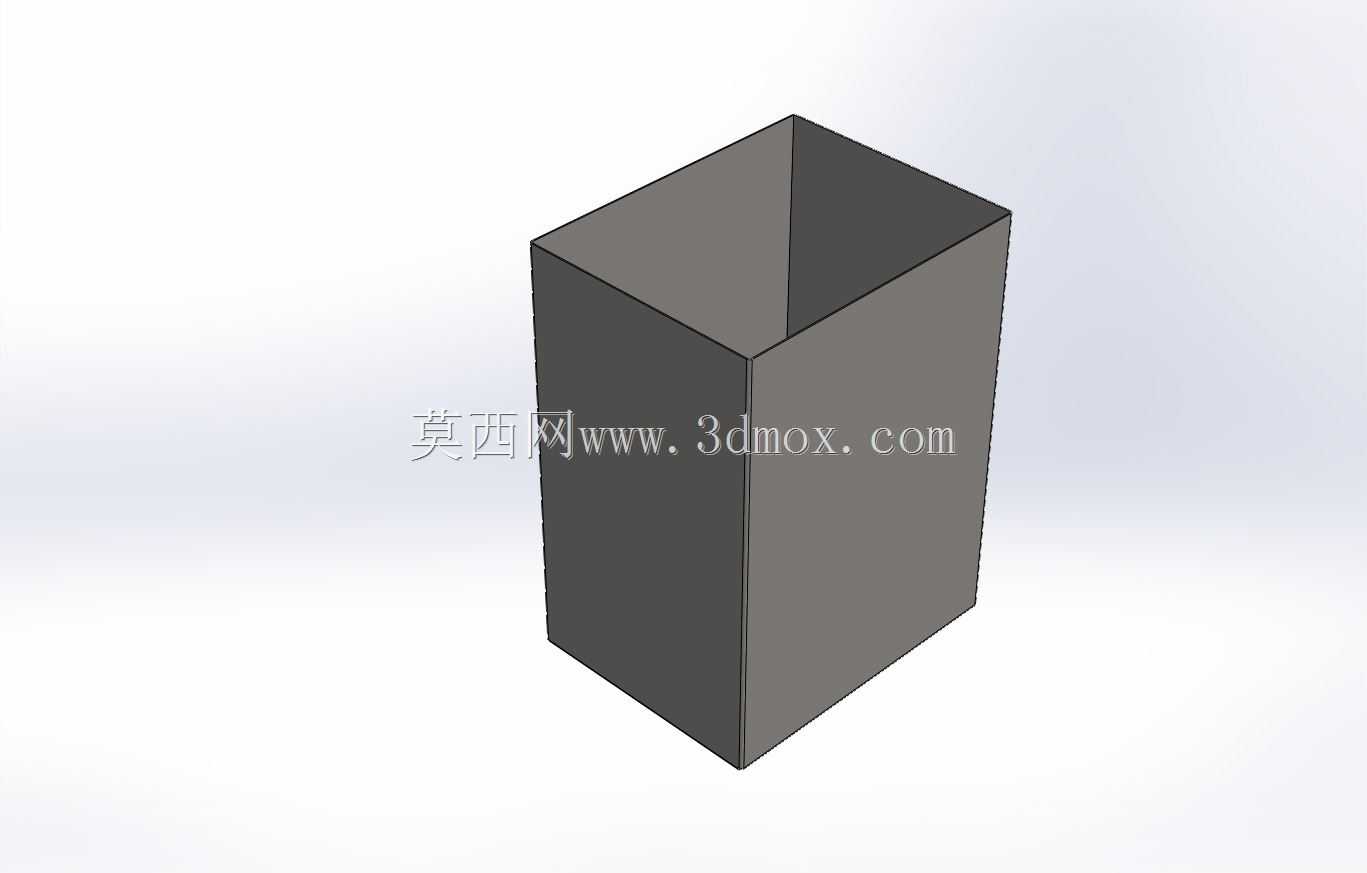

显示器配套方形空心安装收纳附件结构

　　在桌面显示设备配套、工业工位显示终端安装、小型嵌入式显示模组配套的场景中，这类方形空心结构件是非常常见的配套构件，很多刚接触结构设计的工程师容易忽略这类小部件的设计细节，往往在实际装配阶段才发现干涉、安装余量不足、结构强度不够的问题。从实际使用场景来看，这类构件既可以作为显示器外置走线的收纳护罩，将外露的电源、信号传输线材规整收纳在空心腔体内部，避免桌面线材杂乱勾挂，也可以作为小型桌面显示器的垫高支撑座，通过调整自身高度适配不同操作人员的视线高度，减少长期伏案看屏的颈部疲劳，在工业工位场景下，还可以作为嵌入式显示面板的安装衬套，嵌装在操作台台面的预留开孔内，给显示面板提供稳定的安装定位边界，避免面板直接与台面硬接触造成的磕碰损伤。

　　从设计思路上看，这类方形空心结构没有多余的冗余特征，整体采用等壁厚的直壁设计，四个立面的壁厚保持均匀一致，在注塑或者钣金折弯加工时都能有效控制成型变形量，不会因为壁厚差导致的缩痕、折弯回弹超差问题。腔体内部做了清角处理吗？不，实际建模时四个内角都预留了适配加工工艺的微小圆角，不管是采用钣金折弯焊接工艺，还是采用塑料注塑成型工艺，都能避免内角处的应力集中，同时减少加工时的清根工序，降低加工成本。结构的上端面和下端面都预留了安装配合的止口边界，上端面可以适配显示器底部的安装卡槽，卡入后不需要额外打胶就能实现初步定位，下端面可以适配桌面固定底座或者操作台的安装孔位，配合少量螺丝就能完成紧固，不需要复杂的安装工装。

　　从安装边界来看，这类方形构件的外形轮廓做了规整的直角直边设计，在排布安装空间时可以直接按长方体的占位来预留间隙，不需要额外计算异形曲面的避让空间，对于紧凑布局的桌面工位或者操作台来说，能最大化利用有限的安装空间。腔体内部的空心尺寸预留了足够的走线空间，常规的HDMI线、DP线、电源线束都能轻松穿入，甚至可以同时容纳3-4根不同功能的线材，腔体的内壁没有多余的加强筋凸起，不会对线材造成刮损，穿线时可以顺畅将线材从下端穿到上端对接显示器接口。结构的高度设计参考了常规桌面显示设备的垫高需求，既不会因为过高导致显示器重心不稳容易倾倒，也不会因为过低达不到视线抬高的效果，立面的平整表面还可以根据使用需求粘贴标识标签、功能提示贴，不会因为表面曲面导致标签起翘脱落。

　　在实际选型适配时，需要注意这类构件的配合公差，上端与显示器连接的止口尺寸要比显示器底部的安装凸台小0.1-0.2mm，采用过渡配合的方式，既保证安装时能顺畅卡入，又不会因为间隙过大导致安装后晃动。如果是作为走线护罩使用，下端的开口要和桌面的走线孔对齐，预留的间隙不超过2mm，避免灰尘、小杂物从缝隙掉入腔体内部。如果是作为工业场景的安装衬套使用，外壁和操作台开孔的配合可以采用小间隙配合，方便后期拆卸维护，同时在立面合适位置预留螺丝过孔，方便从侧面紧固内部的显示面板，不需要从底部或者顶部打螺丝，减少安装工序。这类结构看似简单，但在实际应用中能解决很多显示设备安装的细节问题，把线材收纳、支撑垫高、安装定位几个功能整合在一个简单的方形空心构件上，不需要额外搭配多个零散配件，降低整体的配件成本和安装复杂度。
