显示器壁挂支撑加长连接杆结构

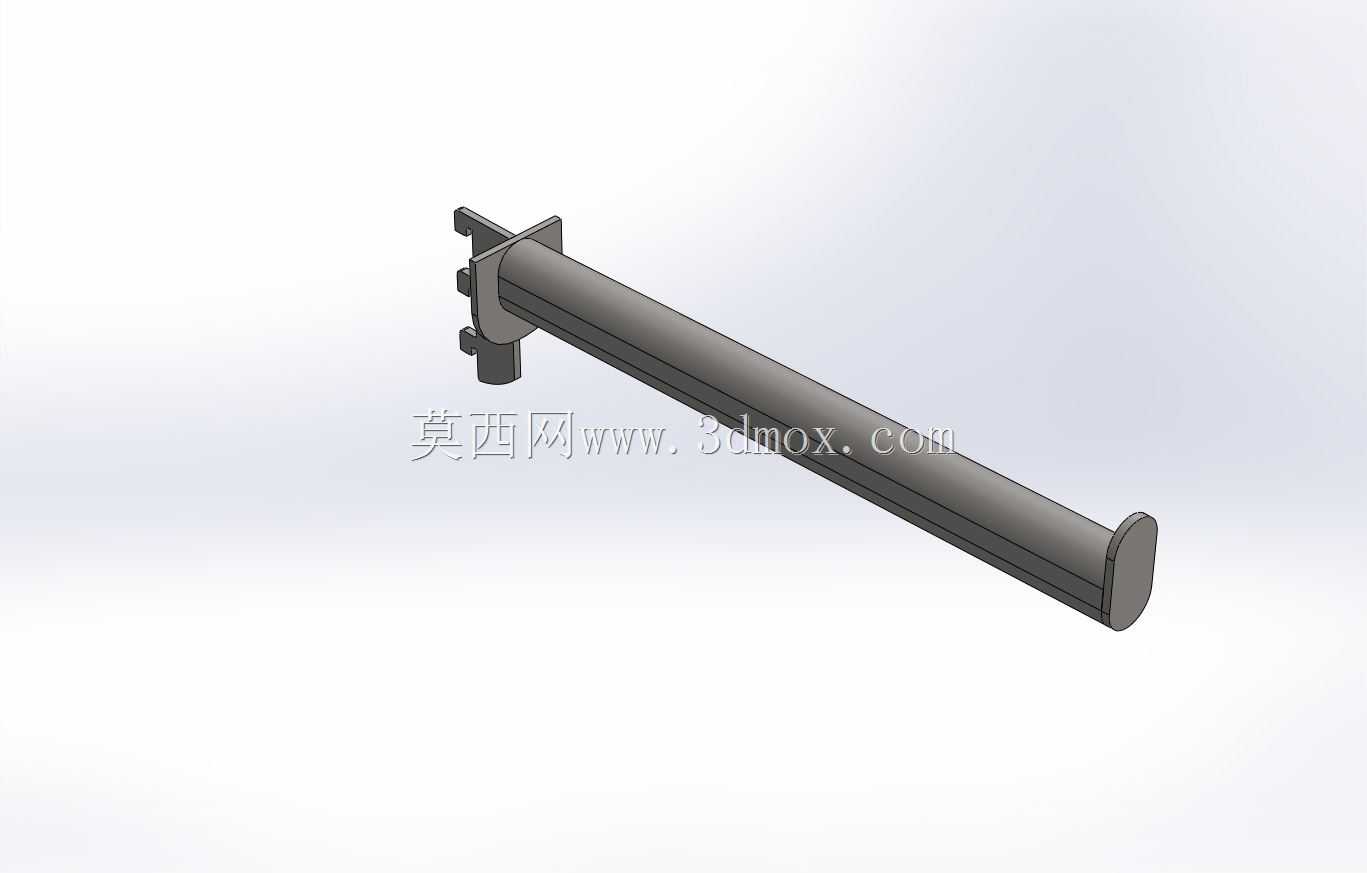

　　这款支撑连接杆是桌面壁挂式显示器安装系统里的核心传力构件，日常在工位改造、监控室调度台搭建、工业设备触控屏外置安装场景里都能见到它的身影，核心作用是在壁挂安装面和显示终端之间形成稳定的延伸连接，既可以避开墙面突出的线槽、配电箱、装饰包边等干涉结构，也能根据使用者的视距需求把屏幕调整到合适的伸出距离，避免屏幕贴墙过近导致的视角受限、接线操作空间不足问题。从结构设计逻辑来看，杆体采用等截面长圆管构型，相比同重量的实心杆结构，圆管截面的抗弯惯性矩更高，在承受屏幕自重带来的悬臂弯矩时，杆身的挠度变形量更小，长期使用不会出现杆体下弯、屏幕低头的问题，同时中空的杆身内部可以走视频线、电源线，避免线缆外露杂乱，也能防止线缆被周边设备剐蹭破损。

　　杆体靠近安装面的一端设计了带定位凸爪的法兰安装座，四个凸爪分别卡在壁挂板的对应卡槽内，安装时不需要全程托举屏幕对位，先把凸爪卡入卡槽完成预定位，再拧紧紧固螺钉即可，能大幅降低高空壁挂作业的操作难度，法兰座和杆体的连接位置做了圆弧过渡加强，避免应力集中导致的连接部位断裂，毕竟悬臂结构的根部是弯矩最大的位置，这个位置的强度直接决定整个支撑结构的承重上限。杆体的另一端是带圆弧封边的止挡端，封边直径略大于杆身外径，一方面可以防止安装在杆上的屏幕调节滑套从杆端脱出，另一方面圆弧边缘没有尖锐棱角，安装调试时不会划伤操作人员的手部，也不会刮破线缆外皮。从安装边界尺寸来看，杆体的有效伸出长度适配常规21.5到32英寸规格的显示器安装需求，

　　安装座的孔位间距符合通用的VESA壁挂安装孔位标准，不需要额外打孔转接就能和市面上多数壁挂支架、显示器背部安装位匹配，杆身的外径尺寸和常规支架滑套的内径公差控制在间隙配合范围内，滑动调节时不会出现卡滞或者旷量过大的问题。实际选型使用时，需要注意杆体的承重阈值要匹配所安装屏幕的重量，尤其是安装大尺寸触控屏的时候，要确认安装面的墙体强度足够，避免膨胀螺栓拔出导致坠落，杆身表面做了哑光喷塑处理，不会像镀铬构件那样产生反光干扰屏幕观看，同时喷塑层的防锈能力更强，在车间多尘、潮湿的环境下长期使用也不会出现表层锈蚀脱落的问题。设计建模过程中，需要重点校核法兰安装座和杆体连接位置的焊接强度，模拟屏幕在最大伸出位置时的受力变形情况，

　　把杆端的最大变形量控制在允许范围内，避免屏幕晃动影响观看体验，同时安装座上的定位凸爪尺寸要和壁挂板的卡槽尺寸做公差匹配，既要保证卡入顺畅，也要避免间隙过大导致安装后屏幕出现左右晃动的问题，杆端的止挡封边要和杆体同轴，避免滑套移动到端部时出现卡滞。
