显示器安装固定支撑连接金属支架

项目分类:通用五金配件 发布时间:2021-12-04 ID:425277
  • 显示器安装固定支撑连接金属支架
  • 显示器安装固定支撑连接金属支架
  • 显示器安装固定支撑连接金属支架
  • 显示器安装固定支撑连接金属支架

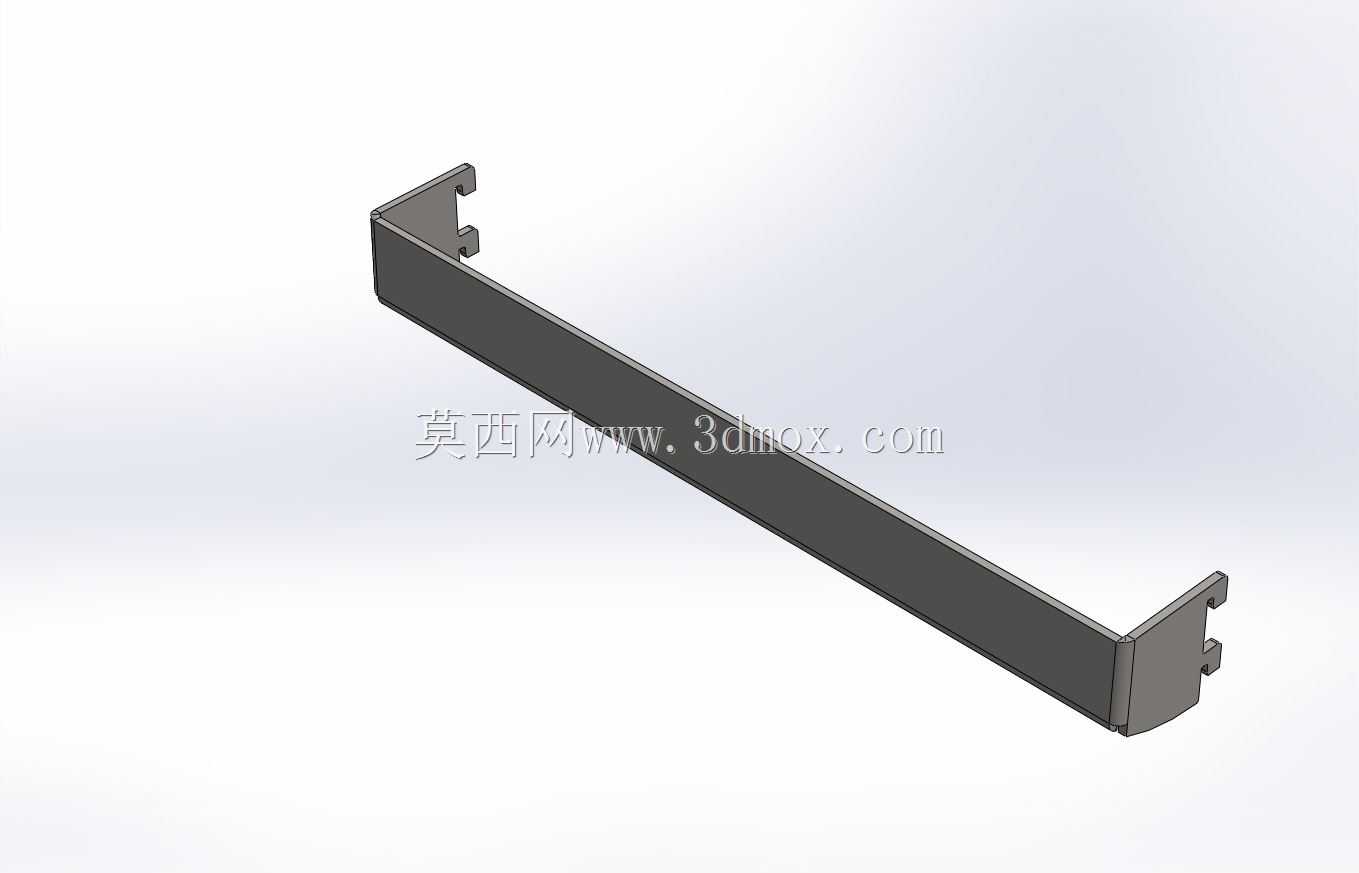

  日常做显示设备配套结构设计时,这类两端带卡接结构的长条形支撑件是工位显示终端、机柜内嵌显示屏、工业操作台监控屏安装场景里的常用构件,很多刚入行的结构工程师容易忽略这类小连接件的受力边界,实际落地时经常出现安装后屏体晃动、卡接位脱开的问题,做三维建模时需要把实际安装的受力工况完全还原,才能避免后续打样装配出问题。从实际使用场景来看,这类支撑件主要承担显示屏安装后的横向限位与纵向承重传递作用,两端的折弯卡爪是核心受力部位,设计时首先要匹配安装位的卡槽尺寸,卡爪的开口公差需要控制在合理范围,既要保证安装时能顺利卡入对应卡槽,又要避免间隙过大导致装配后存在窜动余量。长条形的主体截面采用槽型折弯结构,

  相比平板结构能在同等材料厚度下提升数倍的抗弯折能力,毕竟多数场景下这个支撑件需要承担屏体部分重量,还要抵消日常操作屏体时产生的侧向推力,如果截面刚度不足,长期使用后会出现中部下弯变形,直接影响屏体的安装水平度,甚至会导致卡接位受力不均出现断裂。做结构设计时,首先要确认适配的显示屏安装孔位间距,支撑件的总长度需要覆盖两个安装卡接位的中心距,同时两端要预留足够的折弯余量,卡爪部位的折弯圆角不能过小,否则钣金折弯加工时会出现应力集中,后续受力时容易从折弯根部开裂。卡爪上的定位缺口需要和安装基座上的凸台完全匹配,缺口的深度要保证卡入后有足够的咬合量,一般咬合深度不小于板材厚度的1.5倍,才能避免受外力时脱开。主体的板材厚度选择需要结合承重要求计算,常规工位单屏安装场景下,1.5mm厚度的冷轧钢板就能满足承重需求,如果是多屏拼接或者大尺寸工业屏安装场景,需要提升到2mm甚至更厚的板材,同时可以在主体槽型内部增加加强压筋,进一步提升截面惯性矩,降低形变概率。安装边界方面,这类支撑件的安装空间一般比较紧凑,尤其是机柜内嵌安装场景,支撑件的外侧不能突出机柜安装面,否则会影响柜门或者前面板的闭合,内侧则要预留出显示屏接线的空间,不能和屏体背后的电源接口、信号接口产生干涉。卡接位的设计要支持免工具快速装配,安装时只需要将两端卡爪对准基座卡槽推入即可到位,不需要额外打螺丝固定,能大幅提升现场装配效率,

  同时拆卸时也只需要用平口工具撬动卡爪的弹性部位就能拆下,方便后期屏体维护更换。建模过程中需要特别注意钣金折弯的工艺性,所有折弯边都要预留合理的折弯避空位,避免折弯时出现材料挤压变形,卡爪部位的缺口冲压方向要和折弯方向匹配,减少后续二次加工的工序。表面处理一般采用喷塑工艺,颜色多为哑光黑,和多数显示设备、机柜的外观配色保持一致,同时喷塑层也能提升构件的防锈能力,适应车间多尘、潮湿的工业使用环境。实际选型时,还要确认支撑件的承重冗余量,一般要按照实际承载重量的1.5倍做安全系数校核,避免长期静载荷下出现蠕变变形,尤其是在高温环境下使用的场景,材料的强度会有所下降,安全系数还要进一步提升。另外,

  卡爪部位的弹性变形量需要控制在材料的弹性形变范围内,不能出现塑性变形,否则多次拆装后卡接力会下降,导致固定失效。很多工程师建模时只做外形匹配,忽略了实际装配的公差累积,比如安装基座的卡槽间距公差、支撑件本身的长度公差、折弯角度公差,这些公差累积起来很容易出现安装卡滞或者间隙过大的问题,建模时需要按照公差带的中间值做基准设计,同时预留合理的装配间隙,保证批量生产时的装配良率。这类支撑件虽然结构简单,但是作为显示设备安装的核心受力构件,每一处结构细节都直接影响最终的使用可靠性,从截面形状的选择到卡爪尺寸的确定,再到表面处理的要求,都需要结合实际使用场景反复校核,不能照搬通用支架的参数直接套用。
