支持板磨床配套安装用衣服磨轮结构

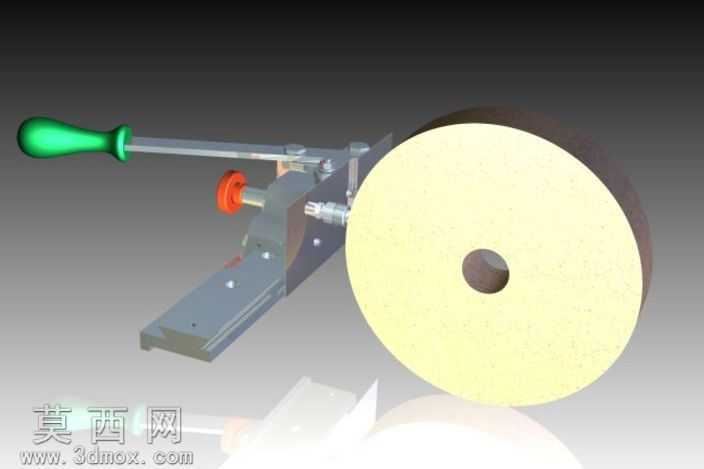

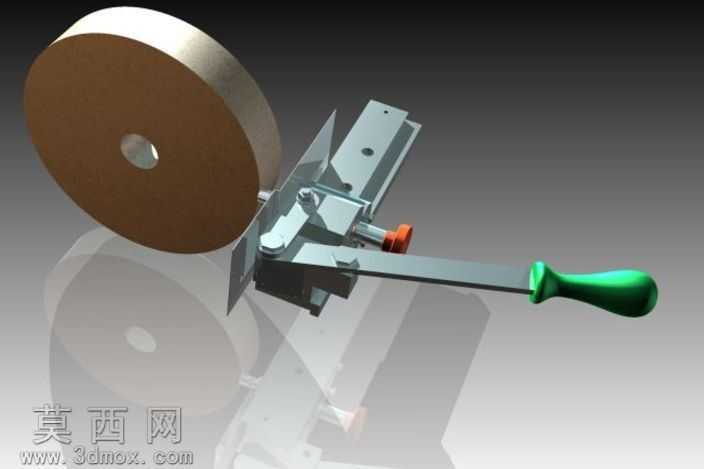

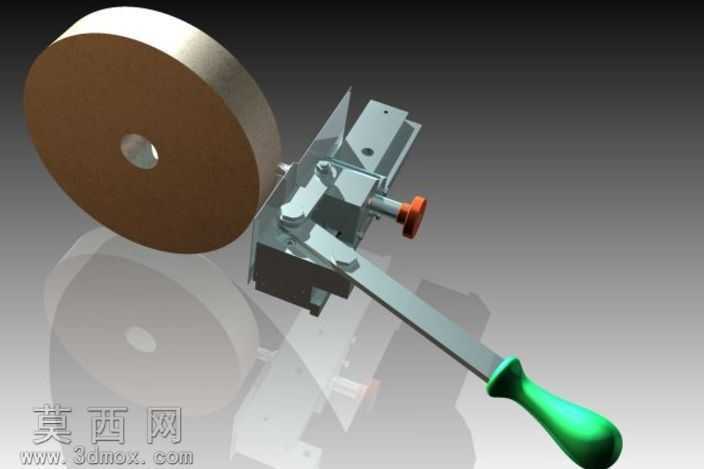

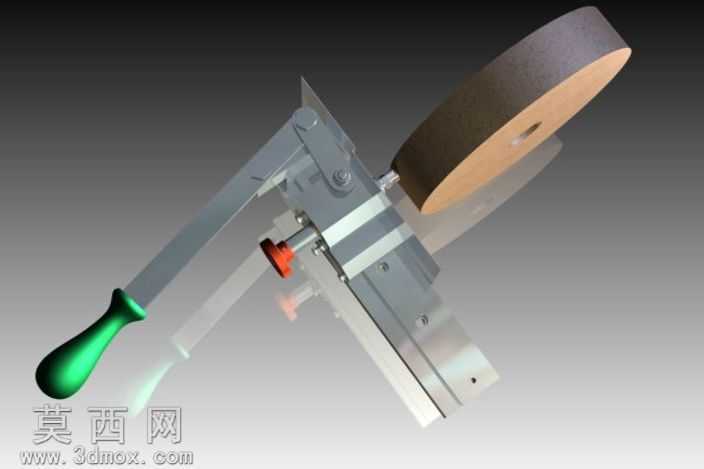

本作品为适配支持板磨床安装使用的衣服磨轮三维结构模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工装配的实际公差要求，对每一处配合结构都做了干涉检查，确保各部件装配逻辑符合实际工装的使用需求。模型整体分为磨轮主体、安装固定基座、操作手柄、调节锁紧机构四个核心部分，磨轮主体采用双层结构设计，外层为棕刚玉材质的磨削工作层，建模时通过材质贴图还原磨料颗粒的粗糙质感，内层为金属材质的支撑基体，赋予抛光金属材质表现其加工后的平整光洁特性，中心预留标准安装孔位，可与磨床输出轴做精准配合。安装固定基座采用钣金与机加工件组合的结构设计，各连接孔位、定位槽的尺寸都按照磨床工作台的安装标准做了匹配，基座上设置的橙色调节旋钮为进给锁紧结构，建模时还原了旋钮表面的防滑滚花细节，通过装配约束可实现旋钮的旋转调节动作模拟。操作手柄采用长杆加绿色绝缘握柄的结构，握柄部分做了符合人体工学的弧形曲面设计，建模时通过曲面放样完成握柄的流畅造型，赋予哑光橡塑材质还原实际握持的触感，长杆部分采用金属材质，与基座之间通过铰接结构连接，可模拟实际操作时的下压进给动作。渲染阶段采用工作室渐变灰色背景，通过三点布光方案突出模型的金属质感与磨轮的材质层次，阴影做了柔化处理避免遮挡结构细节，同时添加了半透明倒影效果增强模型的立体感。设计过程中充分考虑了磨轮修整、皮带传动的适配需求，各运动部件的活动行程都做了限位约束，既还原了该磨轮工装的实际外观形态，也完整复现了其装配关系与动作逻辑，可用于磨床工装的结构展示、装配教学以及相关零部件的二次设计参考，模型的各部件都做了独立的参数化命名，方便后续编辑修改。
