铝塑复合材质公交站台遮雨棚结构设计

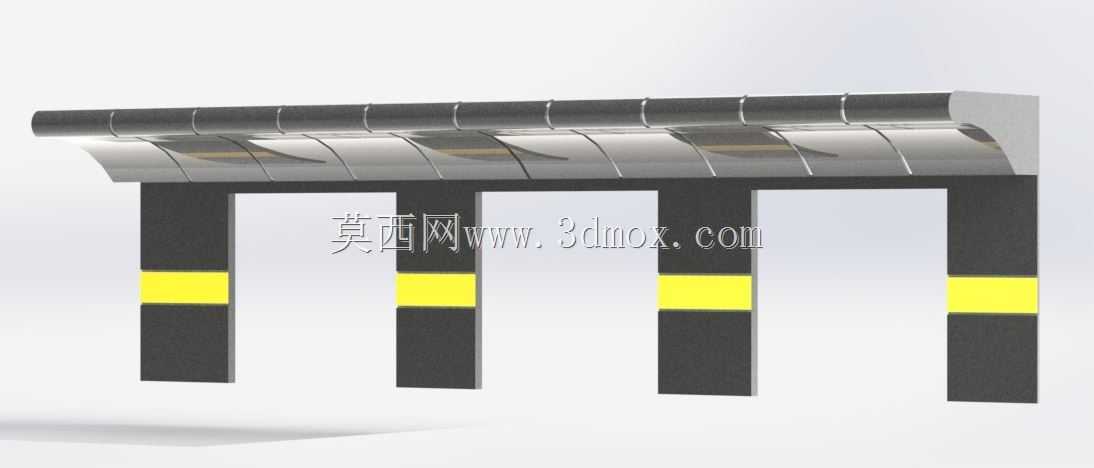

　　这套铝塑复合材质的候车遮雨结构，主要应用于城市道路两侧的公交停靠站点，也可适配园区接驳点、厂区通勤候车区、校园接驳站等半开放户外等候场景，核心作用是为等候人员遮挡降雨、阻隔高空坠物、削弱正午直射强光，同时兼顾户外长期使用的耐候需求。从结构设计逻辑来看，整体采用立柱支撑+弧形悬挑顶棚的架构，四根竖向立柱作为主要承重构件，立柱下部设置的黄色警示条并非装饰件，是为了在夜间、雨雾等低能见度环境下，提醒过往非机动车辆、行人注意避让，避免碰撞支撑结构，立柱底部通过膨胀螺栓与硬化混凝土地面固定，安装时需要保证单根立柱的垂直偏差不超过千分之三，避免长期受力不均导致结构倾斜。顶棚部分采用分段式弧形曲面设计，这种曲面造型相比平顶结构有两个明显优势：

　　一是降雨时雨水会顺着曲面弧度向顶棚后侧排放，不会在顶棚前沿形成水帘打湿候车人员；二是弧形结构的抗风载能力更强，在沿海多阵风区域使用时，曲面可以分散横向风的冲击力，降低结构整体的风阻系数。材质选用上，主体围护与面板采用铝塑复合材料，这种材料的面层为铝合金薄板，芯层为阻燃聚乙烯复合层，相比纯金属板材重量降低40%左右，同时具备良好的抗腐蚀性能，不需要额外做表面防锈涂装，长期暴露在户外日晒雨淋环境下，不会出现漆面剥落、基材锈蚀的问题，材料本身的加工成型性好，可以通过冷弯工艺直接加工出连续的弧形曲面，不需要额外拼接多块平板来拟合弧度，减少了顶棚的拼接缝隙，也就降低了雨水渗漏的概率。从安装边界来看，

　　整套结构的横向跨度适配常规4车位公交站台的停靠长度，立柱之间的净间距预留了足够的候车通行空间，不会对乘客上下车的动线造成遮挡，顶棚的悬挑长度覆盖整个候车区域，同时前沿超出候车区边缘300mm左右，保证斜向降雨时不会打湿区域内的等候人员。结构的受力传递路径清晰，顶棚承受的雨雪荷载、风荷载会通过横向连接龙骨传递到四根竖向立柱，再由立柱传递到地面硬化基础，建模过程中已经对各连接节点做了受力校核，立柱与顶棚龙骨的连接采用角码加不锈钢螺栓的固定方式，避免不同金属接触产生电化学腐蚀，所有外露的连接螺栓都做了沉头处理加防水胶圈封堵，防止雨水渗入连接缝隙造成螺栓锈蚀。在细节设计上，顶棚的上表面做了微幅的导水坡度，配合弧形曲面的走向，

　　将雨水引导至结构后侧的排水边槽，不会在顶棚表面积水增加额外荷载，立柱的底部设置了高度150mm的混凝土包覆墩，既可以固定立柱底部的连接法兰，也能避免路面积水长期浸泡立柱根部的连接构件。这套结构的模块化程度较高，所有构件都可以在工厂预制完成后运输到现场组装，不需要在现场做大量焊接、裁切作业，安装效率高，后期维护时如果单块面板出现损坏，可以单独拆卸更换，不需要拆解整个顶棚结构，降低了运维成本。在实际选型应用时，可根据站点的候车人数规模、当地常年最大降雨量、平均风力等级调整立柱的壁厚、面板的厚度以及悬挑长度，针对北方多降雪区域，可适当增加顶棚龙骨的排布密度，提升结构的雪荷载承载能力，针对南方强紫外线区域，可在铝塑面板的表层增加抗UV涂层，延缓材料老化速度，延长整体结构的使用寿命。
