双抽储物金属框架工作台结构设计

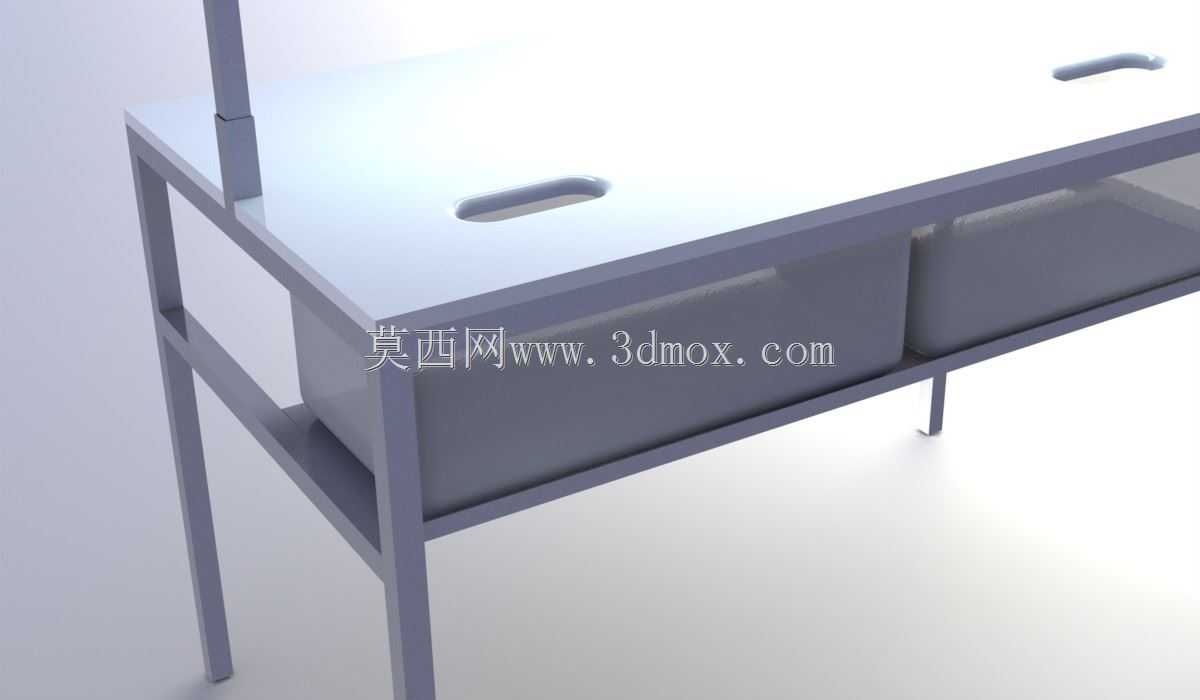

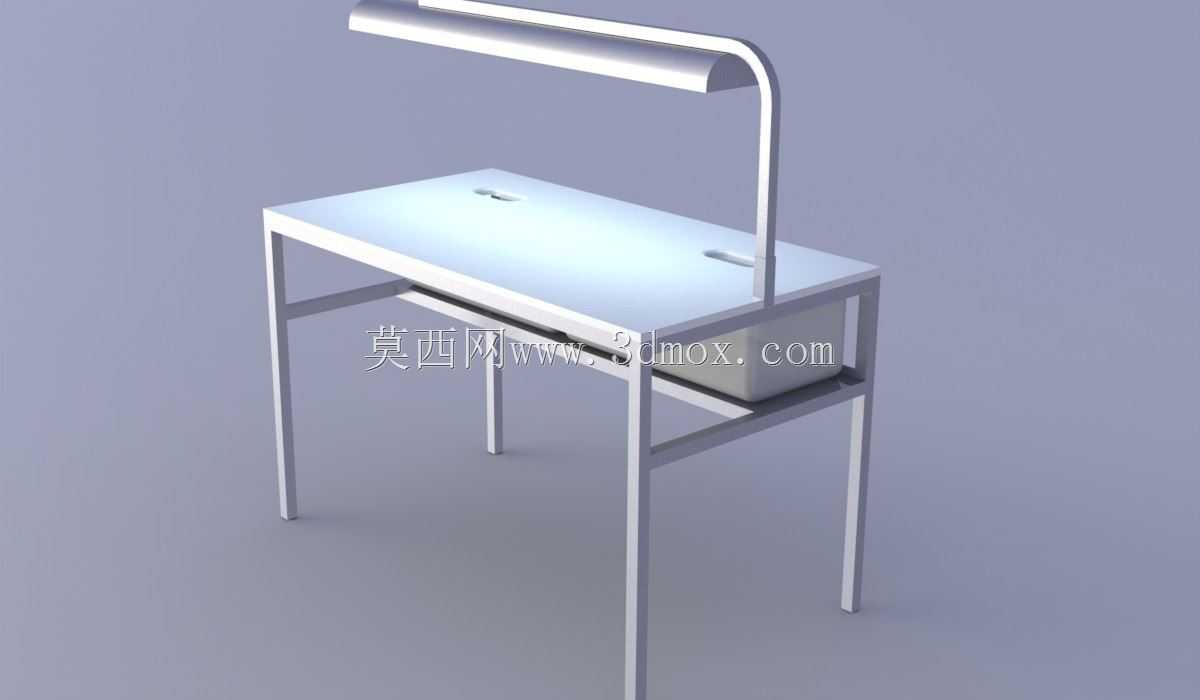

　　在车间装配、实验室检测、设计工作室手工操作等场景中，这类带储物功能的框架式工作台是一线作业的核心承载载体，区别于厚重的铸铁平板工作台，该款工作台采用方管焊接框架搭配薄台面的结构，在保证承载能力的前提下大幅降低整体自重，适配需要灵活调整工位布局的作业场景。从结构设计逻辑来看，整体框架采用标准矩形钢管拼焊成型，四条竖直主方管作为主要承重构件，上下端分别通过横向方管做围边连接，中部增设一层横向置物层架，既可以提升框架整体的抗扭刚度，避免长期承重出现框架形变，也能拓展额外的置物空间，用于放置不常用的工具、耗材或待加工工件。台面采用平整的复合板材或薄金属板材加工，台面靠近后侧的位置开设两个长圆形内嵌抠手槽，方便台面的拆装更换，

　　也可作为线缆过孔使用，适配需要在台面上放置电动工具、检测仪器的用电需求，避免线缆杂乱拖拽影响作业。台面下方设置两个抽拉式储物抽屉，抽屉采用薄钢板折弯成型，抽屉与框架之间采用简易滑轨连接，抽拉行程适配日常取放小型工具、量具、作业记录单据的需求，抽屉无外置拉手，采用内凹式抠手结构，避免作业过程中磕碰勾挂衣物或工具，提升作业安全性。从安装边界来看，整体高度适配成年人站立作业的舒适区间，台面宽度与深度参考常规工位的占地尺寸设计，四条支脚底部可加装可调脚垫，用于适配不平整的地面，调整工作台整体水平度，避免台面倾斜导致工件滚落、测量基准偏移。在实际使用过程中，这类工作台可承担轻型零件装配、样品检测、手工修模、图纸绘制等多种作业任务，

　　框架侧面可额外加装挂板、工具挂钩等拓展附件，进一步拓展工具收纳能力；台面可根据使用需求更换防静电胶皮、不锈钢贴面等不同材质的覆层，适配电子装配、洁净作业等特殊场景需求。设计过程中重点考量了框架的受力分布，竖直方管的壁厚选型满足日常150kg以内的均布承载需求，横向连接方管的排布位置避开了抽屉的抽拉行程，不会出现结构干涉；中部置物层的高度设置在距离地面三分之一总高的位置，取放物品时无需过度弯腰，符合人体工程学的作业姿态要求。台面的抠手槽做了圆角打磨处理，没有尖锐毛边，避免拆装台面时划伤手部；抽屉的限位结构可以防止抽拉过度导致抽屉脱落，即使放置较重的量具、工具也不会出现滑脱风险。整体结构没有复杂的异形构件，所有管材均采用标准型材，

　　加工时仅需切割、焊接、打磨、喷涂几道常规工序，加工成本低，后期维护更换配件也十分方便，若出现单根方管变形、台面磨损等问题，仅需更换对应构件即可，无需整体报废，适配车间长期高频使用的损耗特性。在三维建模过程中，框架的焊接节点做了简化处理，保留了焊后的打磨圆角特征，还原实际加工后的外观效果；抽屉的配合间隙按照常规五金配件的公差带设置，还原真实的装配关系，可直接用于生产前的结构校验、工位布局模拟，也可作为车间布局规划的占位模型使用，帮助设计人员提前核算工位占地、通道预留尺寸，优化车间整体的作业动线。
