回转油压阻尼减振装置三维结构设计

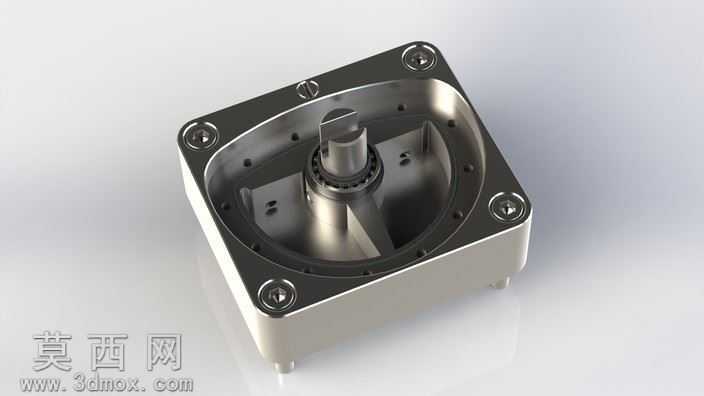

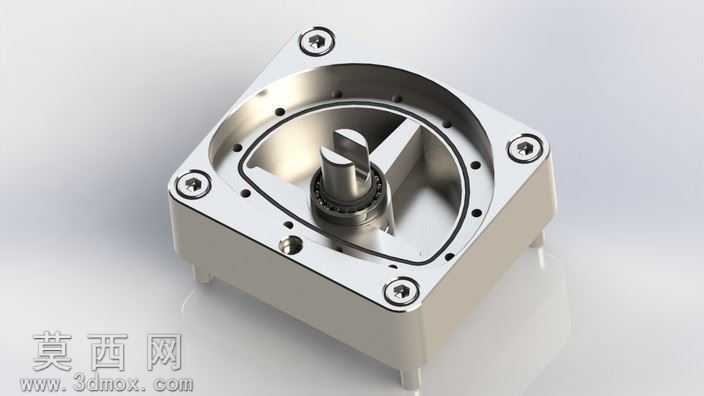

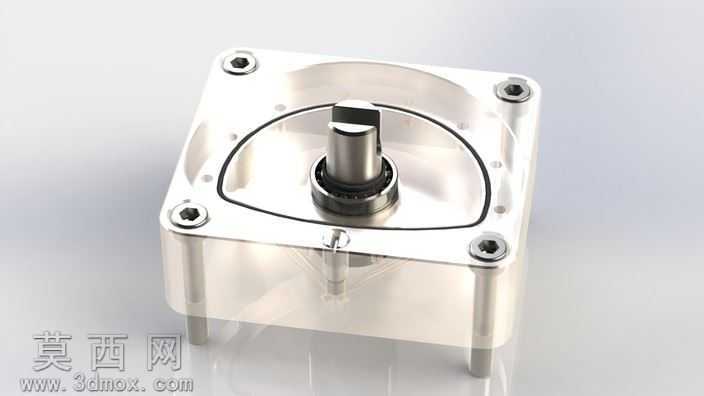

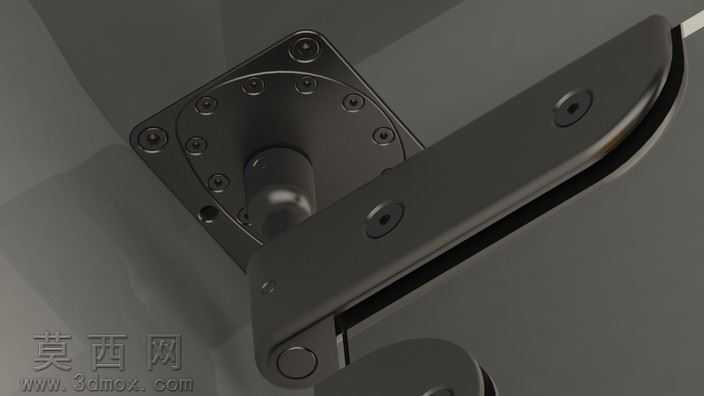

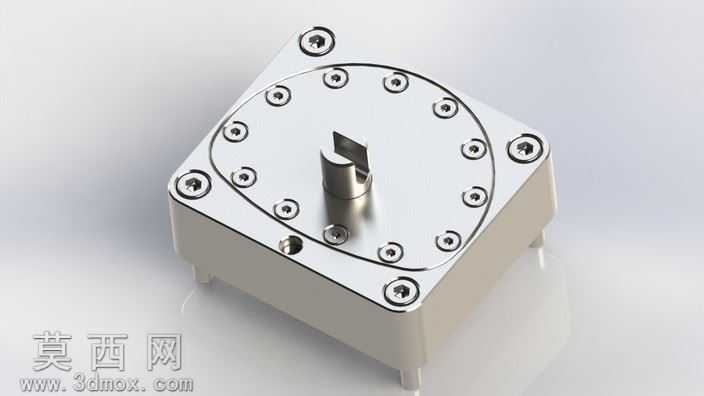

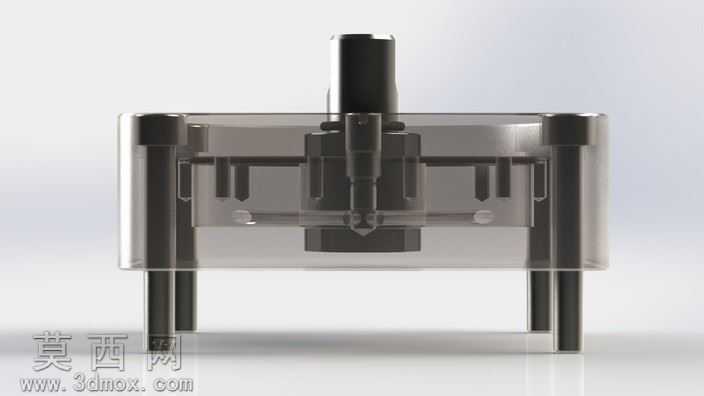

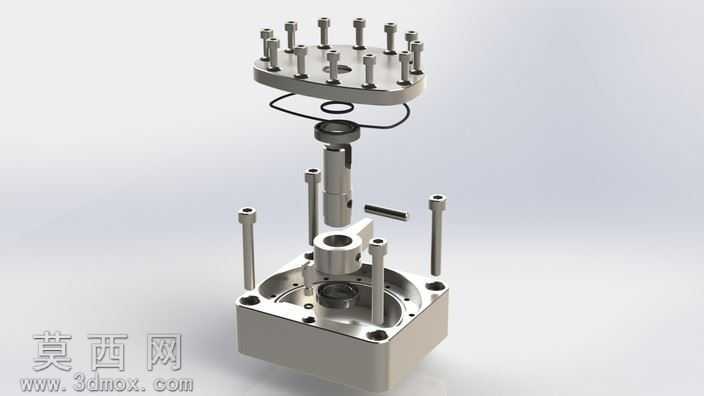

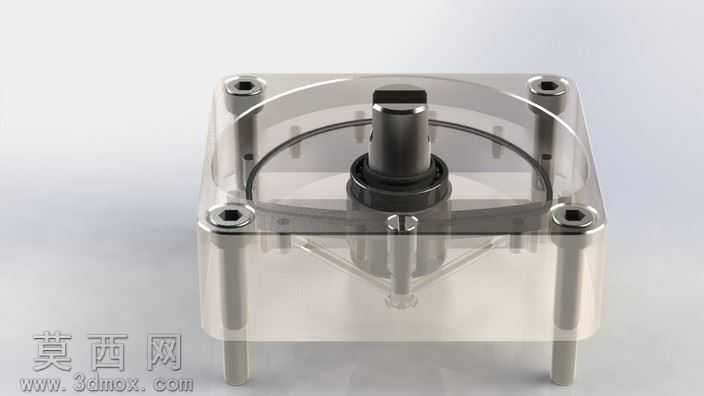

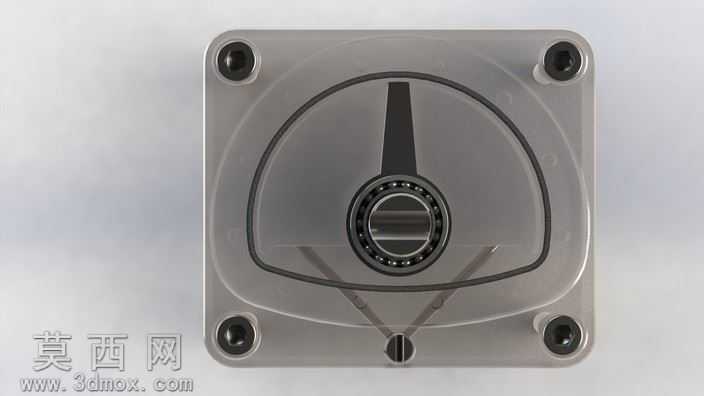

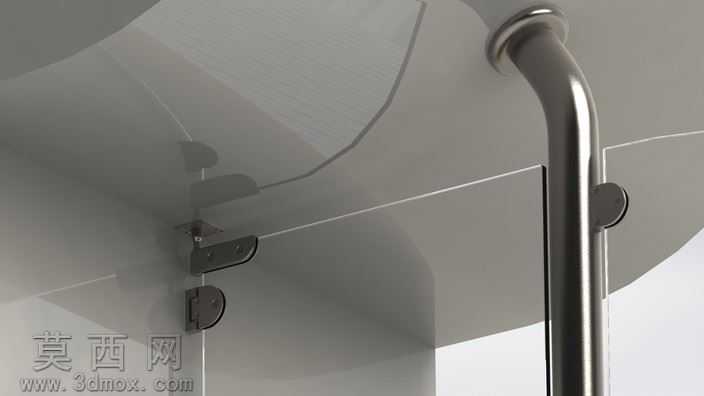

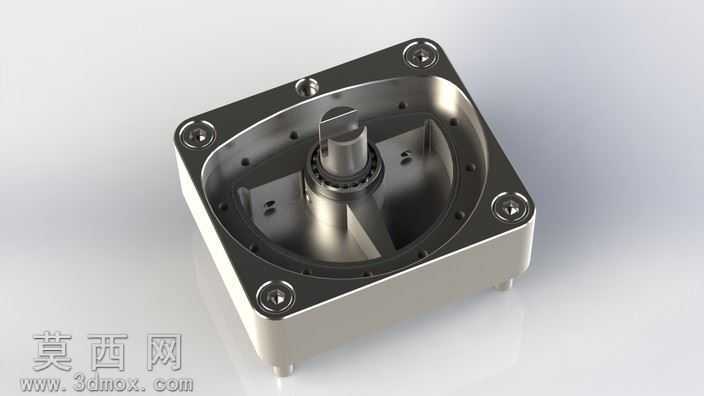

本作品为应用于风断路器配套的回转油压减振器三维建模成果，建模阶段严格遵循阻尼机构的功能逻辑开展结构设计，首先完成核心功能组件的参数化搭建：包含旋转门驱动轴、扫臂油储层结构、传输端口流道、限流器阀组、调节螺杆、顶部安装端盖、方形透明壳体、四角紧固连接柱等全部结构件，各部件的装配公差、配合间隙均按照实际阻尼产品的工程要求设定，确保虚拟装配后无结构干涉，可完整呈现回转阻尼的动作逻辑。材质与渲染阶段针对不同部件的物理属性做了精细化区分：外部方形壳体采用半透明工程塑料材质，设置合适的透光率与磨砂质感参数，可直观观察内部油腔与扫臂的结构布局；顶部输出轴采用发黑处理的金属材质，还原金属表面的哑光耐磨质感；四角紧固嵌件采用不锈钢材质，添加金属反光与边角倒角细节；内部油腔区域模拟液压油的半透明流体质感，清晰展现流道的分布形态。设计过程围绕回转阻尼的核心工作原理展开：阻尼力矩由旋转轴带动扫臂在油储层内转动产生，扫臂旋转时液压油通过传输端口在腔室间流动，通过限流器阀门的开度控制油液流通阻力，阻力大小可通过调节螺杆改变阀门开度实现调整，适配不同档位的开门阻力需求；模型同时还原了两种安装适配结构，可通过支架顶部的玻璃门连接结构适配A型安装场景，也可替代地板或天花板限位的转轴组件适配B型应用场景，整体结构紧凑，安装定位孔位统一，可直接用于断路器配套阻尼部件的结构验证、装配模拟与方案展示，建模过程中对内部流道的转角、扫臂的轮廓弧度都做了优化处理，确保油液流动路径顺畅，阻尼力矩输出平稳，避免出现转动卡滞、阻尼不均的问题。
