三款不同规格直插式电容式传感器结构设计

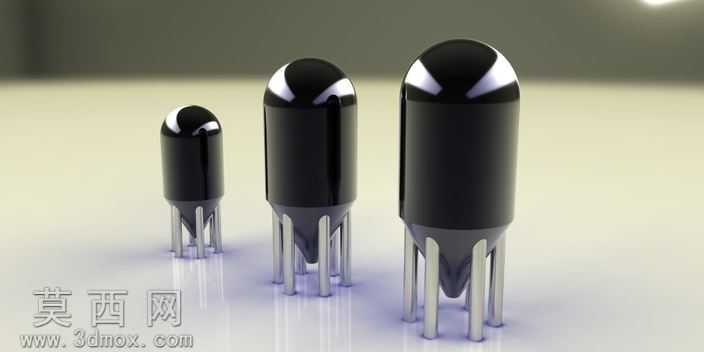

本作品为三款尺寸梯度变化的直插式封装传感元件三维结构设计，采用Autodesk Inventor完成全参数化建模流程，建模阶段优先梳理元件的两大核心结构模块：上部的黑色封装主体与下部的金属插脚引脚，通过全局参数关联实现三款模型的尺寸同步驱动，调整核心参数即可快速生成不同规格的同系列元件模型，无需重复绘制草图与特征。上部封装主体采用回转类特征构建，顶部做圆润的半球形弧面过渡，避免尖锐棱角带来的渲染失真与结构应力集中问题，柱身部分保持规整的圆柱形态，与下部引脚衔接处做锥形收腰过渡，还原真实直插元件的封装注塑形态，建模时对封装的壁厚做了统一参数约束，可根据实际生产需求快速调整壳体厚度。下部金属引脚采用等截面拉伸特征构建，每款元件的引脚数量保持一致，引脚沿封装底部圆周均匀排布，引脚根部与锥形收腰结构做完全贴合的布尔合并，避免出现装配缝隙，引脚末端做微小的倒角处理，还原真实元件引脚的插装导向结构。材质与渲染阶段，上部封装主体赋予高光亮面黑色塑料材质，调整材质的反射粗糙度与高光强度，模拟环氧树脂封装的光滑亮面质感，渲染时添加柔和的环境反射，让黑色壳体呈现自然的明暗层次，避免纯黑材质的死黑问题；下部金属引脚赋予抛光不锈钢材质，调高金属材质的反射率与金属度，模拟镀锡金属引脚的亮面金属质感，与黑色壳体形成强烈的材质视觉对比。场景搭建采用浅米色哑光地面作为承载面，添加柔和的顶光与侧辅光，在地面投射出柔和自然的阴影，突出三款元件的尺寸梯度差异，同时通过光影强化金属引脚的立体感与黑色壳体的弧面光泽。设计过程中配套制作了参数计算表格，将元件的总高度、封装直径、引脚长度、引脚间距等核心尺寸全部纳入参数表，修改表格内的数值即可自动更新模型尺寸，无需逐个修改特征参数，大幅提升同系列元件的设计迭代效率，三款模型从大到小形成完整的尺寸序列，可直接用于电子设备装配仿真、PCB板布局验证等场景，模型结构完全还原真实直插元件的形态特征，各部分结构衔接自然，无多余几何特征，文件导出为通用STEP/IGES格式，可兼容多数主流三维设计软件，满足不同场景的使用需求。
