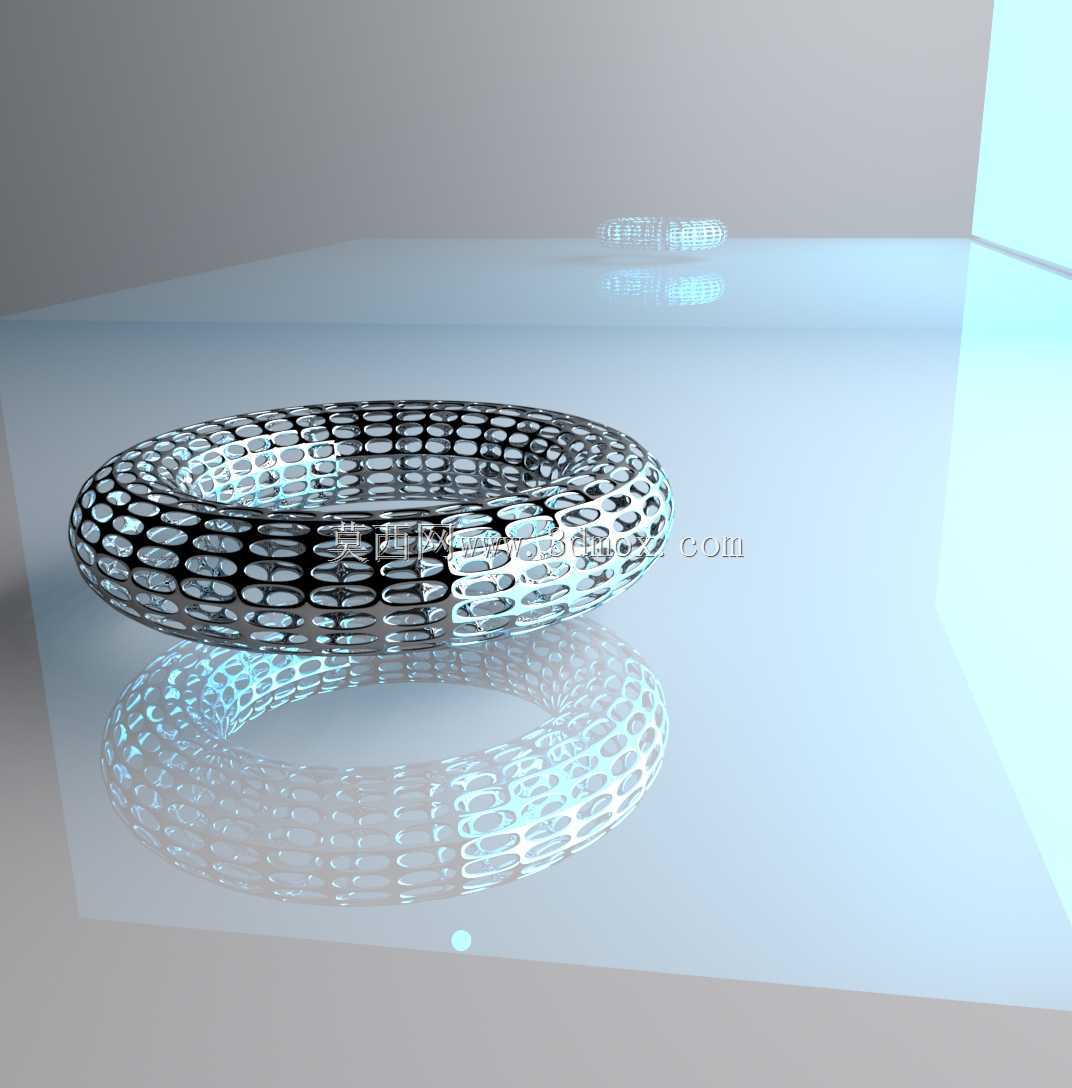

镂空网格环形结构渲染测试构件

　　这类镂空网格环形构件，最初的设计出发点是作为渲染效果验证的基准测试件，在三维结构设计的渲染验证环节，很多从业者都会遇到材质表现、光影反射、网格通透度显示偏差的问题，常规的实心测试件无法验证镂空结构在不同光照环境下的光影穿透、反射叠影效果，而这类均匀排布镂空网格的环形结构，能够同时覆盖曲面曲率变化、镂空孔洞边缘光影、曲面反射倒影、半通透结构阴影投射等多个渲染验证维度。从实际应用场景来看，这类环形镂空结构的设计逻辑可以延伸到多个工业配套场景，比如流体管路中的匀流环构件，通过均匀排布的镂空网格，可以让流经环形截面的流体形成均匀的紊流效果，避免管路内局部流速差过大导致的管路振动或者流量检测偏差；也可以作为设备通风口的防护导流环，

　　安装在圆形通风通道的端口位置，既可以通过环形曲面引导气流走向，也能通过镂空网格阻挡大尺寸杂物进入风道内部，同时网格结构的风阻远低于实心带孔的平板结构，能够降低通风系统的能耗损失。在设计思路上，这个构件首先确定了环形的基础回转基体，先绘制标准的圆环扫掠路径，确定环体的截面直径与整体环径的比例，避免环体截面过粗导致镂空网格排布后剩余结构强度不足，或是截面过细导致网格孔洞过小失去通透效果。之后在环体的曲面上进行网格单元的阵列排布，排布过程中需要注意曲面曲率变化位置的网格变形控制，每个网格单元的边框宽度保持一致，避免出现局部边框过窄导致的结构应力集中，所有镂空孔洞的边缘都做了微小的圆角过渡，既可以避免实际加工过程中出现锐边崩缺的问题，

　　也能让渲染过程中的光影过渡更自然，不会出现锐边导致的光影锯齿失真。从安装边界的角度考虑，这类环形构件如果作为实际工业配件使用，整体环径需要匹配对应安装位置的管路或者风道的内径尺寸，环体的截面宽度需要预留足够的安装配合余量，通常在环体的其中一个端面上会预留均匀分布的安装定位孔，不过作为渲染测试件使用时，不需要额外添加安装结构，保持环体的完整曲面形态即可，这样可以最大化测试曲面的光影反射效果。在功能特性上，均匀的网格结构让整个环体的重量比同尺寸的实心环降低了百分之六十以上，同时保留了足够的结构刚度，环形结构本身的力学特性可以承受径向的均匀压力，网格结构的镂空设计也让整个构件不存在积液、积尘的封闭腔体，在有清洁要求的使用场景下，

　　不会出现污物残留的问题。很多三维设计从业者在调试渲染参数的时候，都会选择这类带有连续曲面和均匀镂空的结构作为测试件，因为它可以同时验证材质的反射率、透明度、凹凸贴图的表现效果，也能测试不同光照角度下，镂空结构投射的阴影形态是否准确，曲面位置的倒影是否会出现拉伸变形的问题，相比简单的立方体、球体等基础几何体，这类结构的测试覆盖度要高很多，能够一次性排查出渲染设置中大部分的参数偏差问题，减少后续正式产品渲染时的调试工作量。在结构强度校核层面，这类网格环形结构如果采用金属材质加工，需要校核每个网格边框的抗弯强度，因为镂空之后的环体受力不再是连续的实体截面，每个网格的边框都是独立的受力单元，需要保证在额定的径向压力下，单个网格边框的变形量在允许范围内，不会出现局部网格塌陷的问题；如果采用塑料材质注塑加工，需要注意网格位置的拔模角度设置，避免环体曲面位置的网格侧壁出现倒扣，导致注塑脱模困难，同时网格边框的厚度要保持均匀，避免出现壁厚差过大导致的注塑缩痕问题。
