中空花边形烘焙烤盘三维结构设计

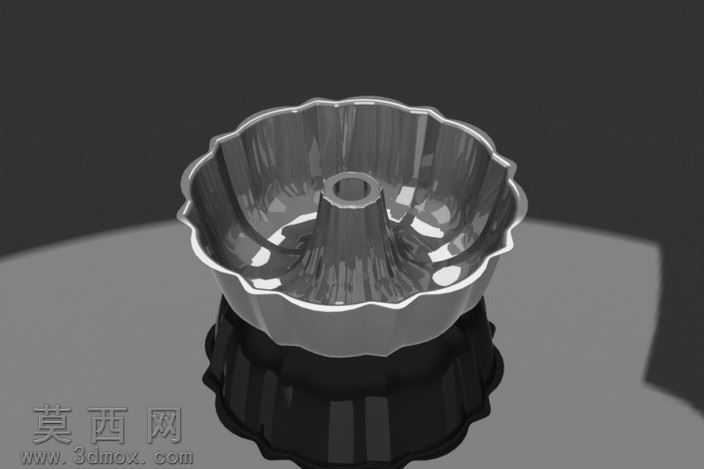

本作品为烘焙用中空花边形烤盘的三维建模设计，建模过程依托三维参数化设计软件完成，全程采用实体建模逻辑搭建整体结构，首先确定烤盘的核心功能尺寸，围绕中空烟囱结构定位整体中心基准，先绘制中心圆柱凸台的截面轮廓，通过拉伸命令生成中心支撑结构，该结构用于烘焙过程中引导热量向面糊中心传导，避免厚底烘焙制品出现中心未熟透的问题。随后绘制烤盘外轮廓的花边截面，采用样条曲线勾勒波浪形的花瓣边缘，通过回转命令结合薄壁抽壳操作生成烤盘的主体容腔结构，容腔内壁设计有沿竖向分布的导流凸筋，既可以强化烤盘整体的结构刚性，减少高温烘烤过程中产生的形变，也能在制品脱模时形成规整的竖向纹路，提升成品的外观质感。建模过程中对烤盘的壁厚做了均匀化处理，所有转角位置均添加了符合食品器具安全标准的圆角过渡，避免出现应力集中的尖角区域，同时也能减少清洁时的卫生死角。材质渲染阶段选用食品级金属材质模拟镀铝冷轧板的视觉效果，调整材质的反射参数与粗糙度，还原金属烤盘经过哑光处理后的细腻质感，在场景中添加柔和的环境光与定向补光，渲染出烤盘在日常光照环境下的真实光影效果，清晰展现结构的凹凸层次与边缘细节。设计思路围绕家用烘焙的实际使用需求展开，花边形的外沿设计既提升了烤盘的外观辨识度，也能为使用者提供稳定的拿持受力点，底部的阶梯式支撑结构可以让烤盘平稳放置在台面上，同时适配多数家用烤箱的烤架尺寸，中空结构的尺寸经过反复调整，既保证足够的导热效率，也不会占用过多的容腔盛放空间，整体结构无多余冗余特征，所有曲面过渡顺滑，壁厚均匀，符合五金冲压成型的工艺要求，可直接用于后续的开模生产参考，也可作为烘焙器具设计的教学参考案例使用。
