头戴式水平无线耳机结构设计方案

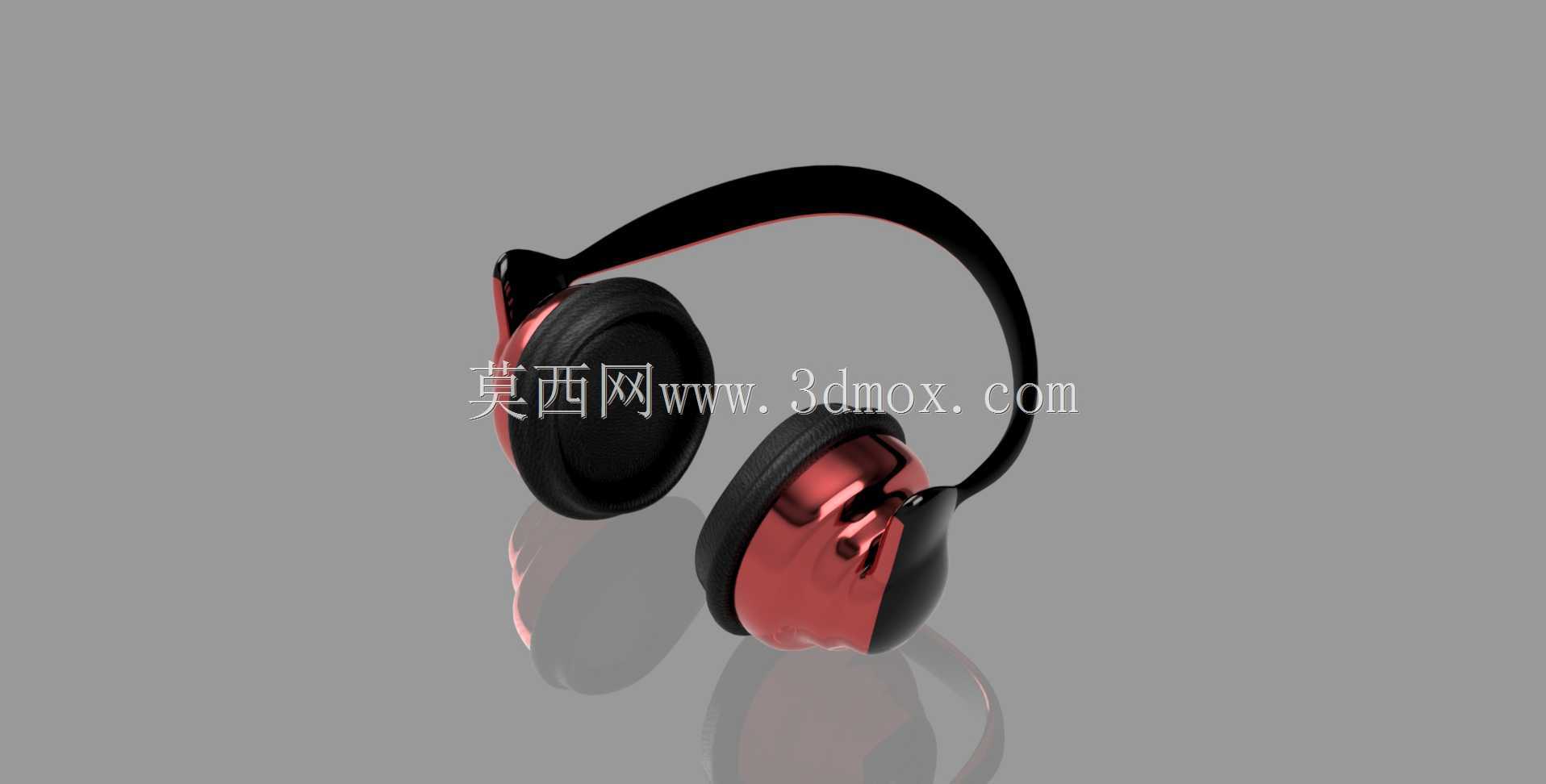

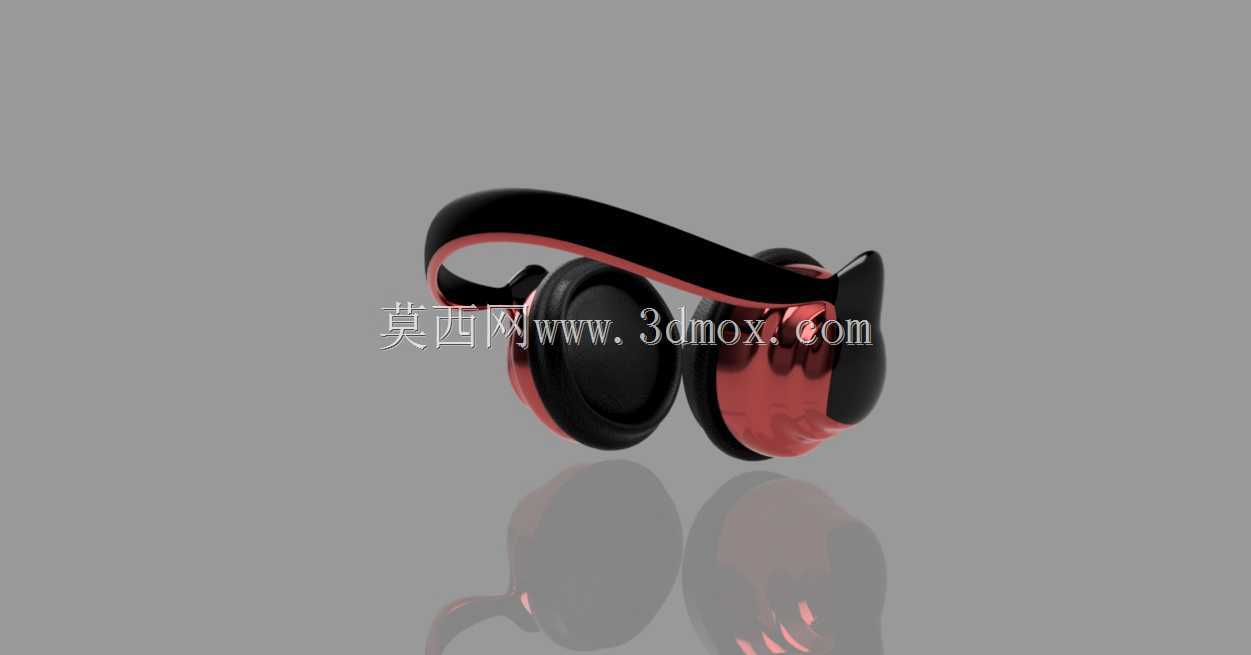

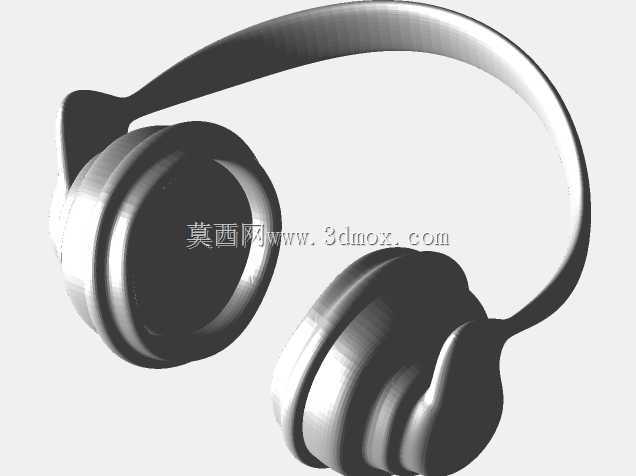

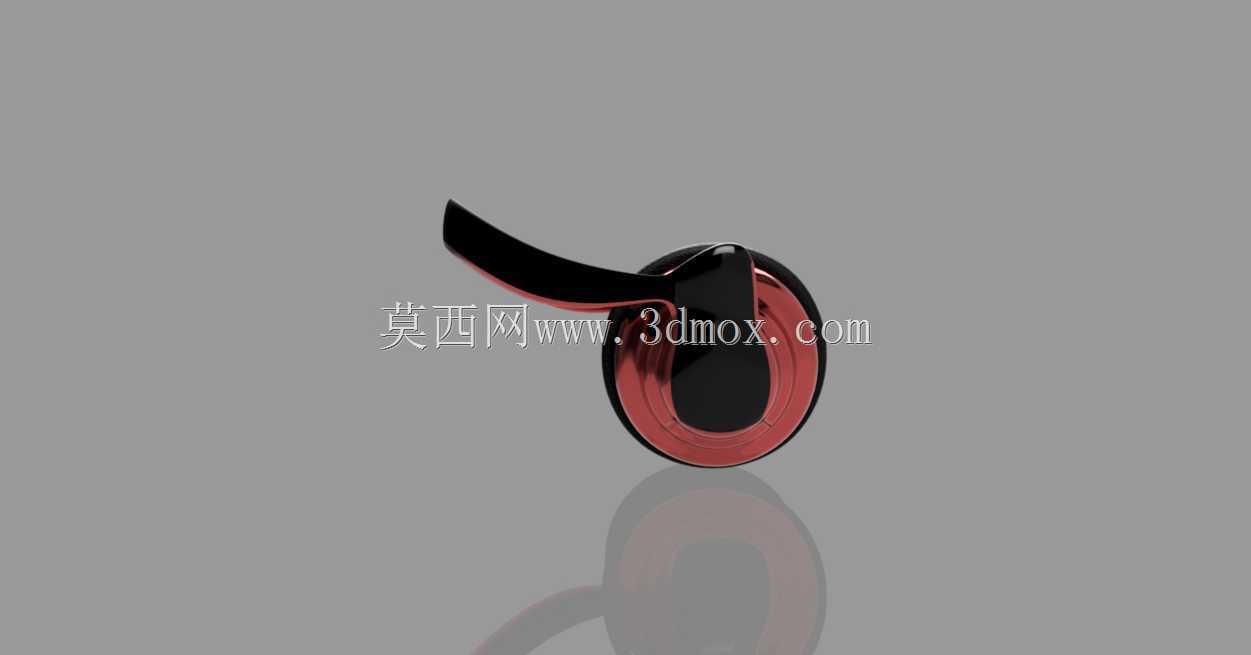

　　这款头戴式音频设备的结构设计，首先围绕日常通勤、桌面办公、居家影音三类核心使用场景做适配，头梁部分采用弧形自适应张紧结构，整体展开宽度控制在165mm范围内，两侧耳罩的水平旋转角度预留了±18°的调节余量，能够适配不同头围用户的佩戴需求，避免长时间佩戴产生的夹头压感。耳罩部分采用水平贴合的轮廓设计，区别于传统斜角入耳式头戴结构，耳罩内侧的软垫安装边界预留了12mm的厚度空间，可填充慢回弹记忆棉材质，保证佩戴时耳部周围的压力均匀分布，同时耳罩外壳与内部发声单元的安装腔体预留了3mm的隔振间隙，能够减少结构共振对音频输出效果的影响。

　　从功能实现的结构逻辑来看，头梁内侧集成了隐藏式走线槽，两侧耳罩的信号传输线路完全内嵌在头梁的弧形骨架内部，避免外露线材出现弯折疲劳损坏的问题，右侧耳罩的外侧预留了触控操作模块的安装位，内部腔体划分出独立的电池仓、主控电路板仓与发声单元安装区，各区域之间设置有2mm厚的隔筋，既能够提升壳体的结构强度，也能避免电池与电路板之间的电磁干扰。头梁与耳罩的连接部位采用阻尼转轴结构，转轴的阻尼力矩调校在0.8N·m，既能够保证调节角度时的段落手感，也能在佩戴后保持固定的夹持角度，不会出现松脱滑落的问题。

　　设计过程中优先考虑了装配与后期维护的便利性，整个壳体采用上下扣合的装配结构，连接螺丝全部隐藏在耳罩软垫的内侧，外观面没有外露的连接结构，保证整体外观的流畅性。耳罩的水平轮廓做了圆弧过渡处理，所有外观面的圆角半径控制在R3-R8之间，既能够提升握持与佩戴的触感，也能避免注塑生产过程中出现应力集中的问题。头梁的外侧包裹层采用软性TPE材质，与内部的ABS支撑骨架采用双色注塑工艺成型，不需要额外的粘接工序，能够提升结构的连接可靠性，同时头梁的弯曲疲劳寿命按照10000次弯折测试标准做结构强化，骨架部分的壁厚控制在2.5mm，在保证结构强度的前提下尽可能控制整体重量，整机装配完成后的总重量控制在280g以内，降低长时间佩戴的颈部负担。

　　在声学结构的适配设计上，耳罩内部的发声单元安装座采用水平同轴定位结构，保证发声单元的振膜与耳部轮廓保持平行，能够让声音的传播路径更均匀，减少音染问题，同时耳罩后侧预留了1.5mm直径的泄压孔，平衡耳罩内部的气压，避免佩戴时出现闷耳的不适感。整个结构的安装边界充分考虑了内部元器件的尺寸公差，所有配合部位预留了0.2mm的装配间隙，能够适配不同供应商的元器件尺寸公差，降低生产过程中的装配难度，提升量产良率。
