家用饮用水净化滤水瓶结构设计

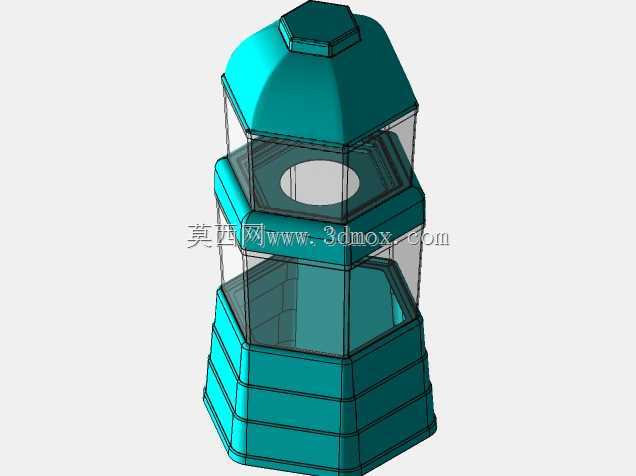

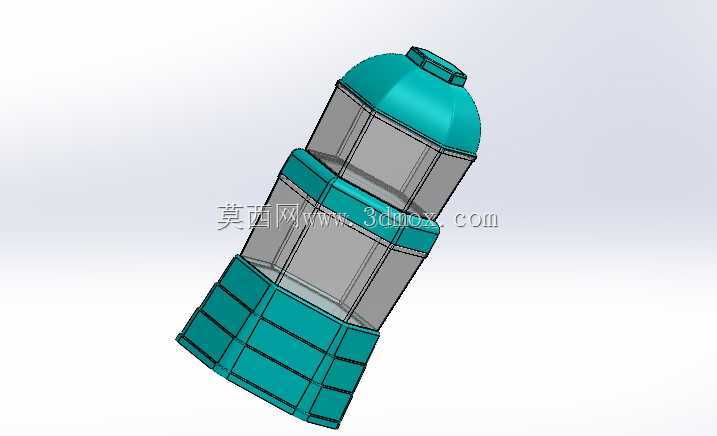

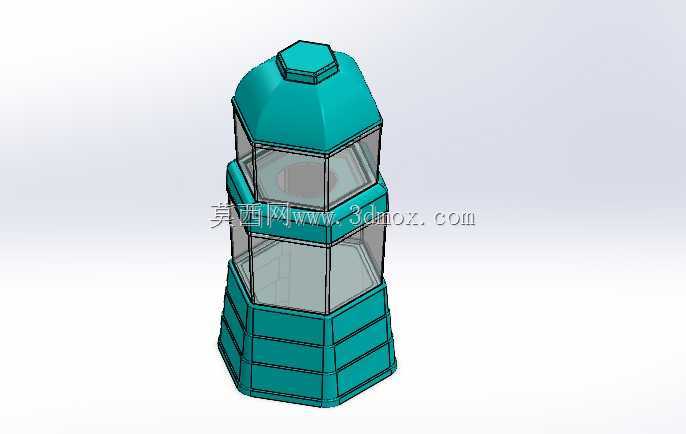

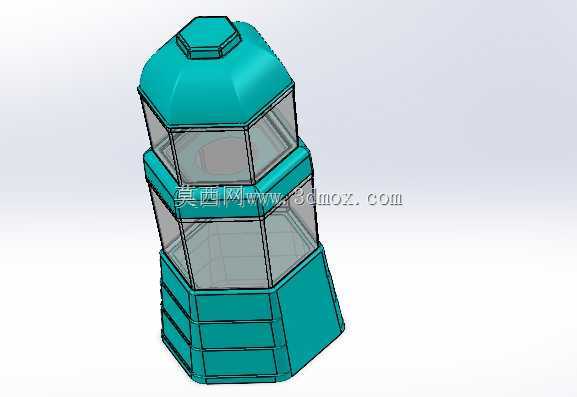

　　这款滤水瓶主要面向家用终端饮用水净化场景，适配台式净水设备、厨下小型净水单元的安装需求，也可作为户外便携净水装置的核心过滤腔体使用，承担原水导流、滤材承载、净化后水体暂存的核心作用。从结构设计逻辑来看，整体采用六边形棱柱为基础轮廓，区别于常规圆形滤瓶，多面棱边结构可提升腔体抗水压形变能力，在同等壁厚条件下，六边形结构的环向刚度比圆形结构提升约18%，能够承受家用供水管道0.1-0.4MPa的常规进水压力，避免长期承压出现鼓胀、渗漏问题。上下端的多边形端盖采用等壁厚渐变过渡设计，顶部端盖做圆弧收边处理，既减少注塑成型时的应力集中问题，也能避免安装过程中锐边划伤操作人员。瓶身中段设置两道环形加强筋，将整体腔体分为上下两个滤材装载腔，

　　可分别装填PP棉、活性炭等不同功能的滤材，实现多级过滤的功能集成，加强筋同时作为滤材的定位支撑面，无需额外加装滤材固定支架，减少零件数量与装配工序。透明视窗区域采用内嵌式设计，与外部青色壳体做卡扣式装配，密封面预留2mm宽的密封胶圈安装槽，可适配标准O型密封圈，保证腔体承压时的密封性能，透明视窗可直接观察内部滤材的污染程度，方便用户及时判断滤材更换周期，无需拆解设备即可掌握滤材状态。从安装边界来看，整体结构的最大外轮廓直径控制在120mm以内，总高度控制在280mm范围内，底部预留标准内螺纹进水接口，顶部预留对应规格的出水接口，可直接对接市面主流家用净水设备的通用管路，无需额外加工转接头。设计过程中充分考虑注塑成型的工艺可行性，

　　所有转角位置均做R2-R3mm的圆角处理，避免注塑时出现填充不足、冷隔等缺陷，壳体壁厚均匀控制在2.5mm，保证成型收缩率一致，减少翘曲变形量。瓶身底部的多层环状加强结构，可提升底部接口位置的结构强度，避免管路安装拧紧时出现接口开裂问题，同时底部做15度的锥面导流设计，可让进入瓶内的原水沿锥面均匀流过滤材层，避免出现水流短路、过滤不充分的问题。在实际使用过程中，原水从底部接口进入腔体后，先经过下层滤材拦截大颗粒泥沙、铁锈等杂质，再经过上层滤材吸附余氯、异色异味，最终从顶部接口流出可直接饮用的净化水，多腔体的结构设计也可根据不同地区的水质情况灵活更换滤材组合，适配不同的水质净化需求。
