可调式重型管道夹持管钳结构设计

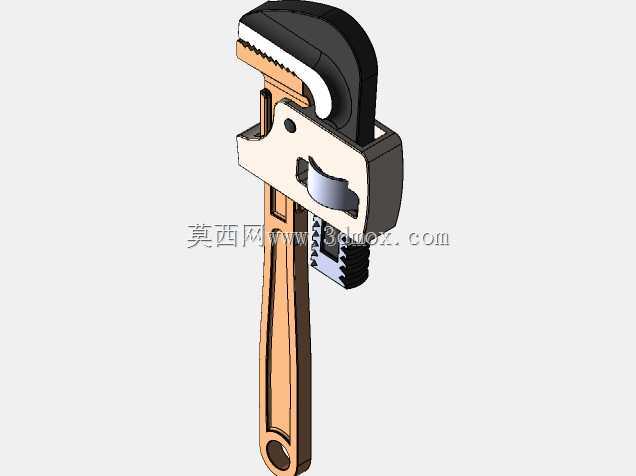

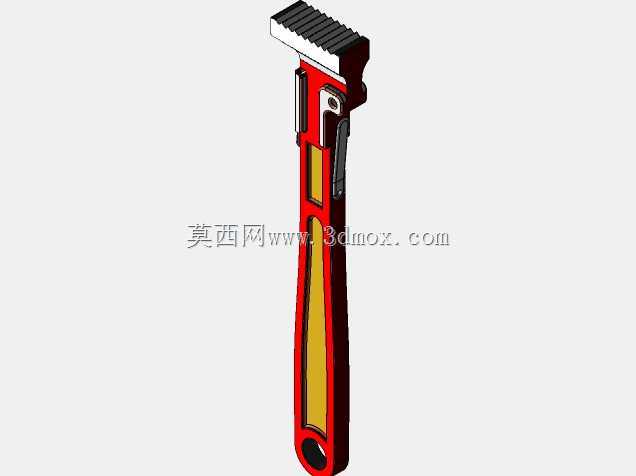

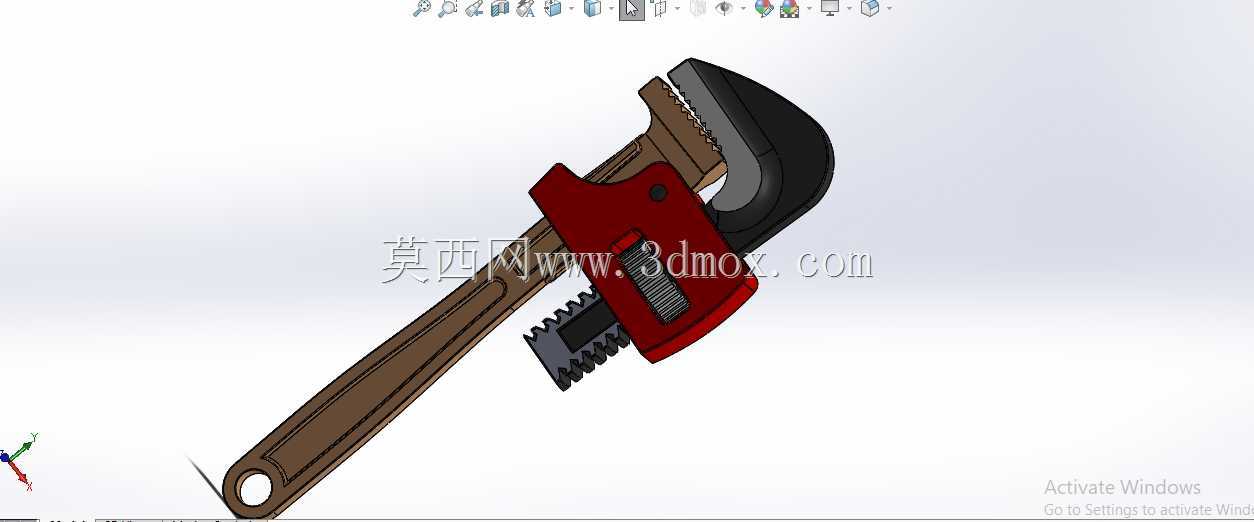

　　这款管钳的三维结构设计，完全围绕管道安装、维修场景的实际作业需求展开，日常在给排水施工、燃气管道布设、工业管路检修、消防管道拆装等场景中，作业人员经常需要面对不同管径的金属管、复合管，普通开口扳手无法适配圆柱面的大扭矩夹持需求，管钳正是针对这类场景开发的专用手动夹持工具。从功能特性来看，这款管钳采用活动钳口配合齿条调节的结构，钳口部位做了齿形防滑处理，咬合管道时齿尖可以嵌入管材表层，施加扭矩时不会出现打滑脱开的问题，相比普通固定扳手，它可以在一定范围内连续调节开口大小，覆盖常用的多规格管径作业需求，不用频繁更换工具，能有效提升现场作业效率。设计过程中首先考虑的是受力传递路径的合理性，长手柄采用杠杆增力原理，

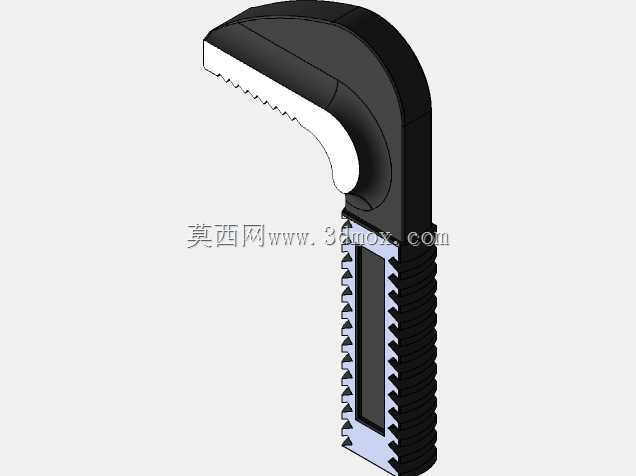

　　作业时操作人员施加在手柄末端的力，经过杠杆比放大后传递到钳口咬合位置，能以较小的手动力输出足够的夹持扭矩，满足管道螺纹紧固、锈蚀管件拆卸的大扭矩需求。钳头部分的活动块与固定钳身的配合导轨做了限位结构，调节到最大开口位置时不会出现钳块脱出的问题，同时调节螺母与齿条的配合间隙做了合理预留，既保证调节时滑动顺畅，又不会因为间隙过大导致夹持时出现旷量晃动。外形尺寸方面，整体长度适配成年人单手握持发力的范围，手柄末端做了挂孔设计，日常存放时可以悬挂在工具架上，减少存放空间占用，钳头部分的开合角度经过优化，在最大开口状态下钳口的咬合面依然能保持与管道外壁的平行贴合，避免点接触导致的管材表面压痕过深或者咬合不稳的问题。安装边界上，

　　这款管钳作为独立手动工具，不需要额外配套安装基座，作业时仅需根据管径大小滑动调节活动钳口位置，卡紧管材后扳动手柄即可完成作业，钳身的轮廓做了圆角过渡处理，避免作业过程中尖锐边角剐蹭操作人员，同时整体结构没有多余的突出零件，在狭窄的管道井、设备间隙等受限空间作业时，也能灵活调整操作角度，不会因为结构干涉影响操作。钳身的受力部位做了加厚处理，在承受最大额定扭矩时不会出现钳身变形、断裂的问题，齿形部位的硬度参数经过匹配设计，既能保证咬合时的嵌入深度，又不会因为硬度过高导致齿部崩裂，兼顾使用寿命和作业可靠性。
