等节距圆柱螺旋压缩弹簧结构设计

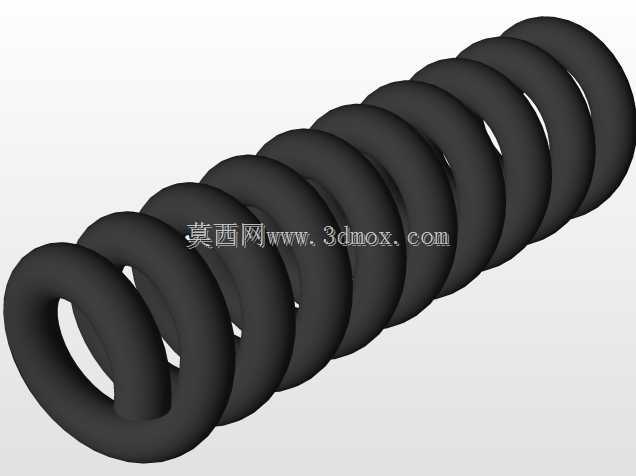

　　在各类机械结构的弹性缓冲、力值传递场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础弹性元件，从常规的工装夹具夹紧机构、自动化线体的缓冲限位结构，到通用设备的复位、储能单元，都能见到这类零件的身影。这款等节距圆柱螺旋压缩弹簧采用常规圆形截面簧丝绕制，整体为等外径圆柱构型，两端做并圈磨平处理，保证安装时端面与支撑座可以完全贴合，不会出现受力偏载、工作过程中弹簧歪斜卡滞的问题。设计这类弹簧时，首先要匹配安装空间的边界限制，弹簧的外径需要小于安装腔的内径预留足够的径向间隙，避免压缩过程中弹簧外径膨胀与腔壁发生摩擦，自由长度则要满足预压行程与工作行程的总长度需求，同时要保证弹簧压并时的长度小于结构允许的最小安装空间，

　　避免出现压并死点导致结构损坏。从受力特性来看，等节距压缩弹簧的刚度为线性值，在有效工作行程内，压缩量与输出弹力呈固定比例关系，非常适合需要稳定弹力输出的复位场景，比如阀门的启闭复位、气动元件的杆端缓冲、工装夹具的快速压头结构，都可以通过匹配簧丝直径、弹簧中径、有效圈数来调整刚度值，适配不同的力值需求。建模过程中需要重点把控螺旋升角与节距的匹配关系，有效圈数的螺旋线要保持均匀一致，两端的支撑圈要与相邻有效圈贴合紧密，磨平端的平面度要控制在合理公差范围内，保证安装后弹簧的受力轴线与两端支撑面垂直，避免侧向分力导致弹簧工作时出现侧弯、早期疲劳断裂的问题。实际选型应用时，还要结合工作环境的温度、腐蚀条件匹配对应的簧丝材质，

　　常规工况下采用碳素弹簧钢即可满足强度与疲劳寿命要求，若存在腐蚀环境则需要更换不锈钢材质，高温工况下则要选用合金弹簧钢保证弹力不出现衰减。这类弹簧的安装结构通常采用两端导向的设计，要么在弹簧内部设置导向芯轴，要么在外部设置导向套，避免长径比过大的弹簧在压缩过程中出现失稳弯曲，影响正常的弹力输出。
