带半圆槽凹口块状机械零件结构设计

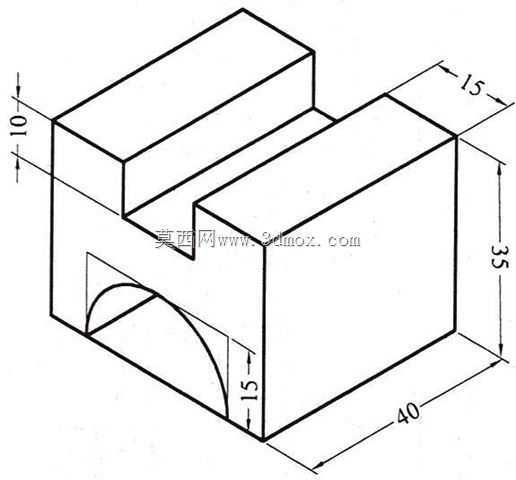

　　在工装夹具定位、小型设备承托以及非标自动化工位的限位结构设计中，这类带凹口与半圆槽的块状构件是十分常见的基础结构件，很多初次接触结构设计的从业者容易忽略这类零件的尺寸边界与功能匹配性，导致后续装配出现干涉或者定位失效的问题。从实际使用场景来看，这类构件常作为工位上的挡块、承托块或者线缆、圆轴类零件的导向座使用，顶部的凹口结构可以避让上方的运动部件，避免设备运行过程中出现硬碰撞，而正面的半圆槽则可以适配直径匹配的圆轴、软管或者线缆，实现零件的径向限位，不需要额外加装固定卡扣就能让圆柱类零件沿着槽的方向布置，减少装配环节的零件数量。设计这类构件的时候，首先要明确安装边界，整个零件的长度方向尺寸为40，宽度方向的单侧凸台宽度为15，

　　顶部凸台的高度为10，正面半圆槽的半径尺寸为15，这些尺寸不是随意设定的，需要匹配安装工位的预留空间：长度40的尺寸刚好适配常见的40系列铝型材工位的安装孔距，可以直接通过侧面的沉头孔固定在型材表面，不需要额外加装转接板；顶部10mm高度的凸台，既保证了自身的结构强度，不会因为频繁受撞击出现崩边，又不会因为凸台过高遮挡上方传感器的检测光路；正面15mm半径的半圆槽，刚好适配直径30mm的标准气路软管或者常见的光轴导向件，槽的边缘做了微小的倒角处理，避免装配的时候刮伤软管外壁或者光轴的镀铬层。很多新手在建模这类零件的时候，容易把凹口的位置做偏，导致两侧凸台的宽度不一致，实际装配的时候就会出现一侧凸台与相邻零件干涉的问题，

　　建模时需要以零件的长度方向中心线为基准做凹口的对称切除，保证两侧的受力均匀，当零件作为承撞挡块使用的时候，不会因为单侧受力出现固定螺丝松动的情况。另外这类零件的材质选择也需要结合使用场景，如果是作为焊接工位的挡块，一般选择Q235钢材做表面发黑处理，如果是作为洁净工位的导向座，则会选择6061铝合金做阳极氧化，避免生锈污染工位环境，不管选用哪种材质，建模阶段的尺寸边界都需要严格把控，所有的切除特征都要预留合理的公差，半圆槽的尺寸一般取0到0.2mm的正公差，保证圆轴或者软管可以顺利卡入，不会出现过紧装配的问题，而顶部凹口的尺寸则取0.1到0.3mm的负公差，保证避让间隙足够，不会和上方运动部件发生摩擦。
