带圆弧槽与定位孔的机械限位二维草图

项目分类:通用机械零部件 发布时间:2021-12-04 ID:428553
  • 带圆弧槽与定位孔的机械限位二维草图

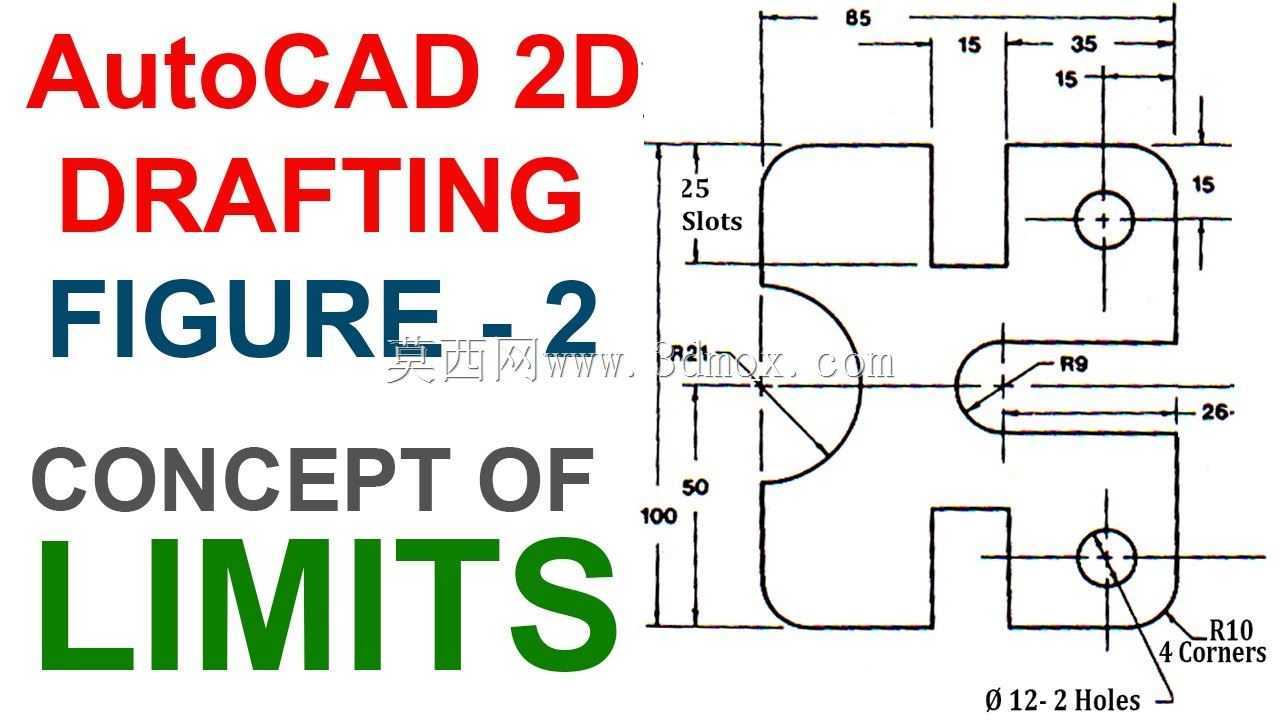

  这类带圆弧过渡、槽位与定位孔的平面轮廓结构,在工装夹具定位模块、输送线挡停组件、小型设备的行程限位块中应用十分广泛,核心作用是通过轮廓面的硬接触限制运动部件的位移边界,同时预留的槽位可实现安装位置的微调,定位孔则用于快速装配时的销钉定位,减少装配调试的找正时间。从结构设计逻辑来看,四个外角采用R10圆角过渡,既避免了尖锐棱边的应力集中,也能防止装配过程中划伤操作人员或相邻零件;左侧R21的半圆弧轮廓,是为了匹配对应运动部件的圆柱端头轮廓,保证接触时受力均匀,不会出现线接触导致的局部压痕变形;中部R9的圆弧槽,是为运动部件的圆柱销预留的滑动行程空间,槽宽与销径采用小间隙配合,既保证滑动顺畅,又能限制侧向窜动。尺寸标注上,

  整体高度方向总尺寸为100,其中半圆弧中心距底部为50,距上方槽位下沿为25,保证了各功能面的位置精度;水平方向总宽85,右侧定位孔中心距右端面15,上方槽位的分段尺寸15、35明确了槽的位置与宽度,安装时可直接依据这些尺寸校核相邻部件的安装位,避免出现干涉。设计这类结构时,首先要确定核心限位面的位置精度,再根据配合部件的外形调整过渡圆弧的半径,槽位的长度要预留至少3mm的调节余量,定位孔的位置要与安装基座的销孔位置对应,同时所有非配合面的圆角要统一,避免加工时频繁换刀。实际加工这类零件时,可直接依据该二维草图进行数控铣削编程,先铣削外轮廓再加工槽位与孔位,圆弧处的进给速度要适当降低,保证轮廓度符合要求,

  装配时先通过定位孔穿入销钉完成初定位,再通过槽位穿入螺栓调整到合适位置后锁紧,能大幅缩短现场调试的周期。这类结构的材质通常选用45号钢调质处理,接触频繁的限位面可做局部淬火提升耐磨性,若用于腐蚀性环境则可更换为304不锈钢,表面做钝化处理即可。
