微型USB电缆插头精密结构三维设计

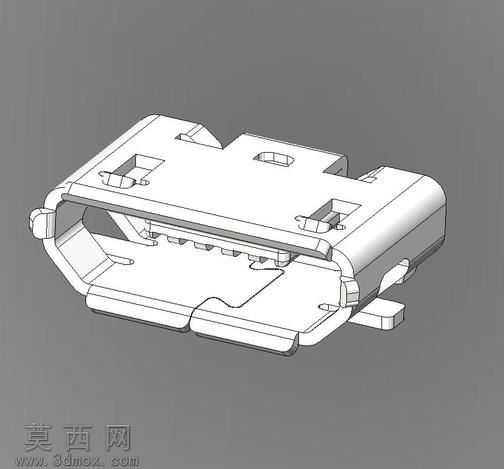

本作品为微型USB电缆插头的三维结构设计，建模过程严格参照Molex官方部件47346-0001的实物尺寸参数，全程依托主流三维机械设计软件完成全参数化建模，每一处结构特征都经过尺寸校验，确保和量产实物的装配公差保持一致。建模阶段从插头的金属屏蔽外壳开始搭建，先绘制外壳的主体拉伸轮廓，精准还原外壳两侧的弹性卡扣结构、前端的插接导向斜边以及尾部的线缆压接固定位，对金属外壳表面的冲压凹槽、定位卡点都做了精细化的特征还原，没有忽略任何一处影响装配的细小结构。完成外壳建模后，依次搭建内部的绝缘胶芯与接触端子结构：绝缘胶芯部分还原了端子固定槽、防呆定位凸台以及和金属外壳配合的卡扣位，确保胶芯装入外壳后不会出现松动移位；接触端子部分按照标准USB引脚定义，还原了每一根端子的接触弹片弧度、尾部焊线位结构，弹片的倾斜角度、接触高度都严格按照行业标准设定，能够直观体现插头插入接口时的端子接触状态。建模过程中对所有配合面都做了间隙校验，金属外壳与绝缘胶芯的配合间隙、端子与胶芯槽位的配合余量都控制在合理的公差范围内，完全符合实际生产的装配要求。渲染阶段采用金属材质模拟外壳的不锈钢冲压质感，绝缘胶芯使用哑光阻燃塑料材质，接触端子使用高导电性铜材镀镍的金属质感，不同材质的粗糙度、反光度参数都经过反复调试，最终渲染效果能够清晰区分不同零件的材质属性，线框展示模式下可以直观查看内部的端子排布与整体装配关系。整个设计完整还原了微型USB插头的全部分件结构，既可以作为电子接插件设计的参考案例，也能够用于结构教学、装配演示，帮助学习者理解小型消费电子接插件的结构设计逻辑与冲压、注塑零件的设计要点，清晰展现了微型接口从外部屏蔽结构到内部导电端子的完整设计思路。
