活塞式空气压缩机内部结构三维建模

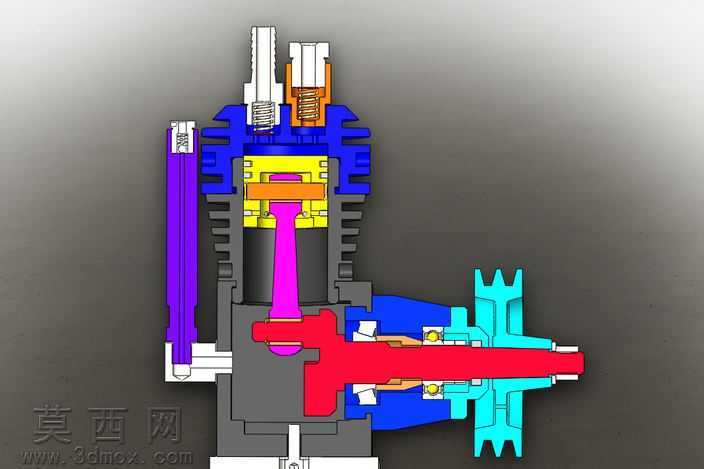

本作品为活塞式气动压缩机的全剖视三维建模成果，建模过程严格遵循往复式压缩机的真实机械结构逻辑，通过全剖视角完整呈现设备内部的装配关系与工作原理。建模阶段以曲柄连杆机构的运动轨迹为核心基准，首先完成曲轴部件的参数化建模，精准还原曲轴的偏心轴颈、平衡配重结构以及输出端的带轮连接结构，确保曲轴旋转时的运动行程符合活塞往复运动的设计要求。随后依次完成连杆、活塞组件的建模，连杆大小端的连接结构、活塞的密封环槽、活塞销的装配定位都按照实际机械配合公差进行参数设定，还原活塞在气缸内做往复直线运动的结构基础。气缸部分的建模涵盖了缸体散热鳍片、进排气阀组、气缸盖密封结构，顶部的进排气接口、阀片弹簧组件都做了精细化还原，清晰展示气体进入气缸、被压缩后排出的气路结构。侧置的紫色管路为气路辅助通道，建模时还原了管路的连接定位与密封结构，与主气缸的装配关系完全符合气动压缩机的实际布局。渲染阶段采用多色分部件材质赋值方案，不同功能的零部件使用差异化的高饱和度材质区分：曲轴、连杆等运动传动部件使用醒目的红色材质，气缸体、外壳等固定支撑部件使用深灰色金属材质，阀组弹簧、密封组件使用铜色、橙色等区分色，散热鳍片、外部带轮使用亮蓝色材质，侧置管路使用紫色材质，通过色彩区分让内部装配层级一目了然，无需额外标注即可快速识别各部件的功能与位置。整体建模过程中对所有配合面做了干涉检查，确保虚拟装配状态下各运动部件不存在结构冲突，完整复现活塞式压缩机通过曲轴旋转带动连杆，将旋转运动转化为活塞往复运动，进而完成气缸内气体压缩的整套机械结构逻辑，可用于机械原理教学、设备结构认知以及相关产品的设计参考。
