辊距调节式压延辊组机械装置结构设计

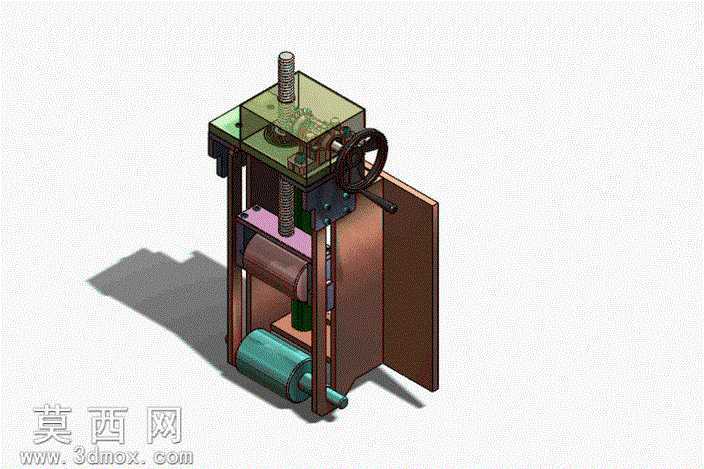

本作品为辊距调节式压延辊组机械装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配规范，对每一处零部件的配合公差、安装位置进行精准还原，确保整体装配体无干涉、结构逻辑符合实际机械运行原理。从结构组成来看，装置整体采用立式框架式机架作为承载主体，机架采用钣金与型材结合的结构设计，既保证整体支撑刚度，又合理控制设备整体重量，机架表面做了防锈金属材质处理，还原工业设备的真实质感。装置上部设置手轮驱动的调节机构，手轮连接传动丝杠组件，配合导向立柱上的弹簧复位结构，实现上压辊的垂直方向位置调节，以此改变上下辊组之间的工作间隙，适配不同厚度物料的压延加工需求，丝杠与螺母配合处做了螺纹细节建模，弹簧部件还原了真实的螺旋圈数与线径参数，调节手轮的轮辐、握柄细节都做了精细化刻画，还原操作件的真实形态。中部为核心压延工作辊组，包含上下平行布置的压辊部件，辊体采用金属辊面材质，表面做了光滑镀铬质感处理，辊体两端配置轴承支撑结构，确保辊体转动顺畅无卡滞，下辊侧端设置动力输入轴端，用于连接外部驱动源实现辊组的转动作业。下部设置承托与导向组件，搭配侧部防护挡板结构，挡板采用开合式结构设计，方便设备日常维护与辊面清理，挡板表面做了哑光金属材质渲染，还原工业钣金件的真实表面质感。渲染阶段采用工业产品展示常用的等轴测视角，搭配柔和的环境光影效果，对不同部件赋予差异化材质：机架部分做了氧化发黑金属质感，调节机构的传动件做了镀镍亮面金属材质，辊体部分做了高光滑钢材质，弹簧部件做了弹簧钢哑光质感，防护挡板做了棕褐色金属烤漆效果，通过材质差异清晰区分不同功能部件，让整体结构层次分明，直观展现装置的装配关系与工作逻辑。设计过程中优先考虑设备的操作便捷性与结构可靠性，将调节手轮设置在设备侧上方符合人体操作高度的位置，导向立柱搭配弹簧结构既保证调节过程的顺畅，又能在工作过程中提供稳定的预紧压力，避免压延作业过程中出现辊距偏移问题，整体结构紧凑，功能分区清晰，可作为压延类加工设备的设计参考方案，也可用于机械原理教学演示使用。
