台式龙门结构数控等离子切割设备

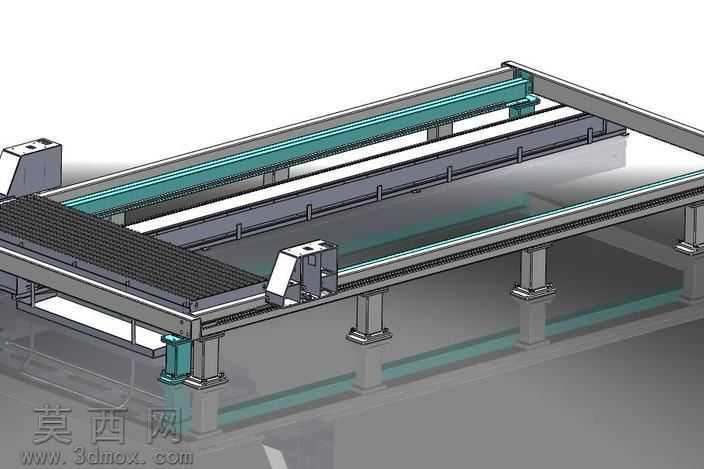

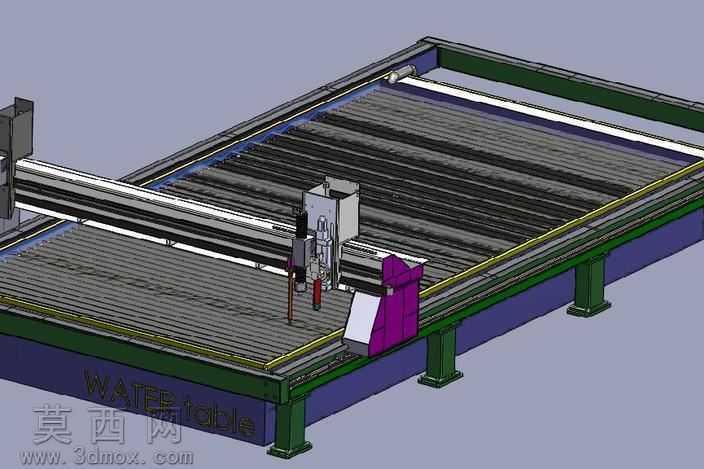

本模型为台式龙门架构的数控等离子切割设备，采用三维建模软件完成全参数化结构搭建，完整还原设备的整机布局与功能部件细节。建模过程中优先遵循工业切割设备的实际生产逻辑，对床身、龙门横梁、移动切割头、纵向传动导轨、栅格承料台、支撑脚座等核心部件进行独立建模后完成装配约束，各运动部件预留符合机械设计规范的运动间隙，可直观演示切割头沿X、Y双轴联动的运动轨迹。材质渲染阶段针对不同部件做差异化材质区分：床身主体采用哑光深灰工业漆材质还原焊接机架的厚重质感，龙门横梁做银灰色金属漆面处理突出加工件的平整质感，纵向导轨做亮面金属抛光效果体现传动部件的加工精度，栅格承料台采用做旧铸铁材质还原长期承托高温切割件的使用质感，侧边的紫色护罩采用半哑光工程塑料材质，切割枪头部分区分金属枪身、陶瓷绝缘件、气管线缆等不同材质细节，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，设备采用双边驱动龙门布局，床身下方设置多组加强筋结构保证大尺寸工作台的结构刚性，承料栅格采用可拆卸式条状格栅设计，方便切割作业后清理熔渣与更换损耗件，切割头搭载自动调高结构的安装位，可适配不同厚度金属板材的切割需求，侧边设置拖链安装位用于收纳传动线缆与气路管线，避免设备运行过程中管线出现拉扯磨损。设计思路围绕中小幅面金属板材的自动化切割需求展开，整体结构紧凑合理，在保证切割行程覆盖常规加工板材尺寸的前提下，优化机架的占地面积，支撑脚座预留调平结构安装位，可适配车间不平整地面的安装调试需求，各部件的连接位置均还原真实设备的螺栓连接、定位销定位等装配细节，可作为同类切割设备的结构设计参考、教学演示模型使用。
