二战风格军用油料运输补给车辆设计

　　这款军用油料运输车辆的三维设计，核心围绕前线战术补给场景的实际使用需求展开，区别于普通民用油罐车，整车结构在通过性、防护性、复杂地形适配性上做了针对性优化。从整车布局来看，采用6x6三轴驱动构型，前后轴荷分配经过反复校核，满载状态下前轴载荷占比控制在32%左右，中后轴双胎布局承载罐体总重量，搭配大直径深花纹越野轮胎，轮胎侧壁厚度较民用同规格轮胎提升40%，可适应碎石路面、泥泞滩涂、临时急造军路的通行需求，最小离地间隙达到380mm，纵向通过角28度，接近角35度，离去角27度，能够翻越高度不超过280mm的垂直障碍，跨越宽度不超过600mm的壕沟，满足前线无铺装道路的机动要求。

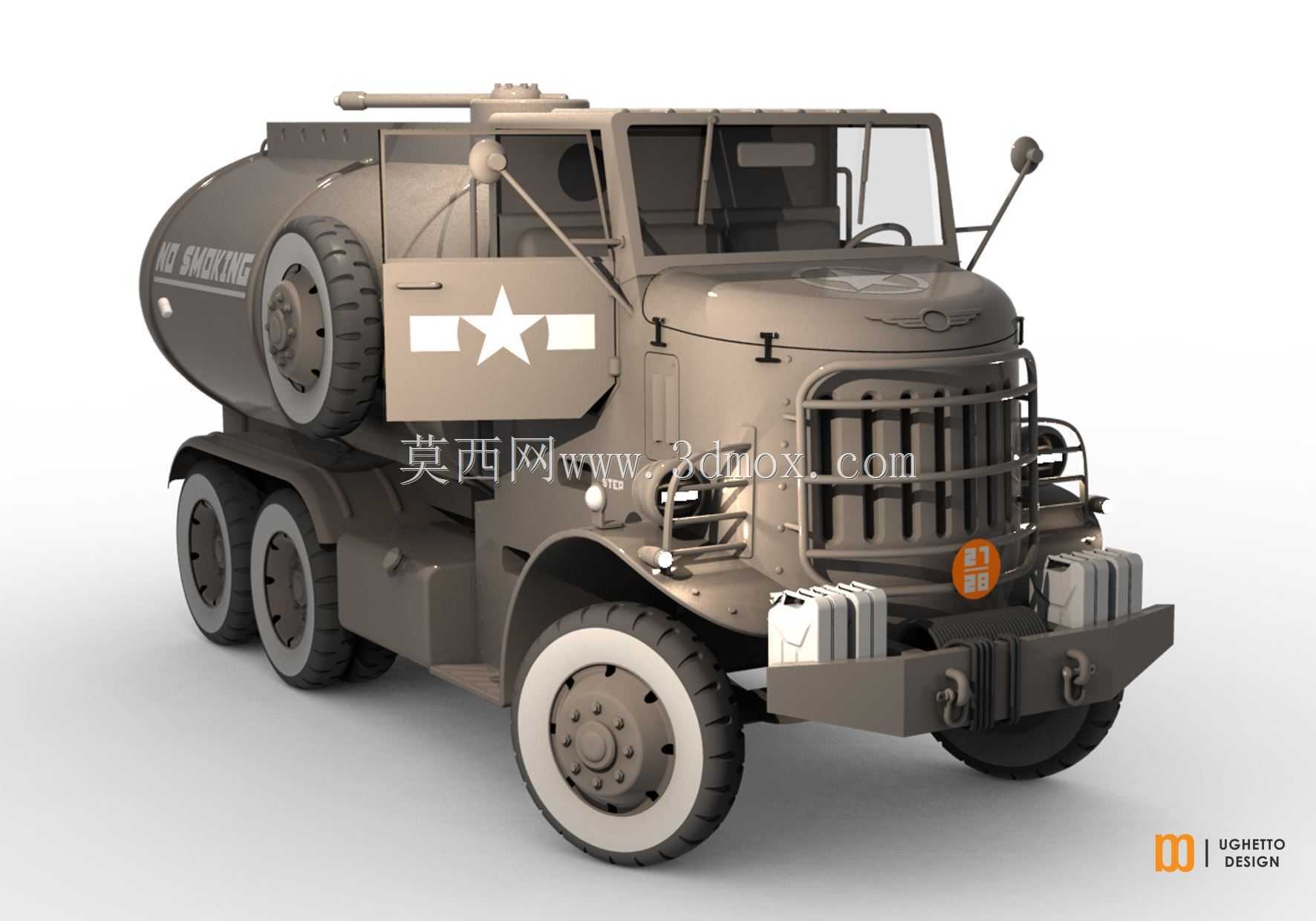

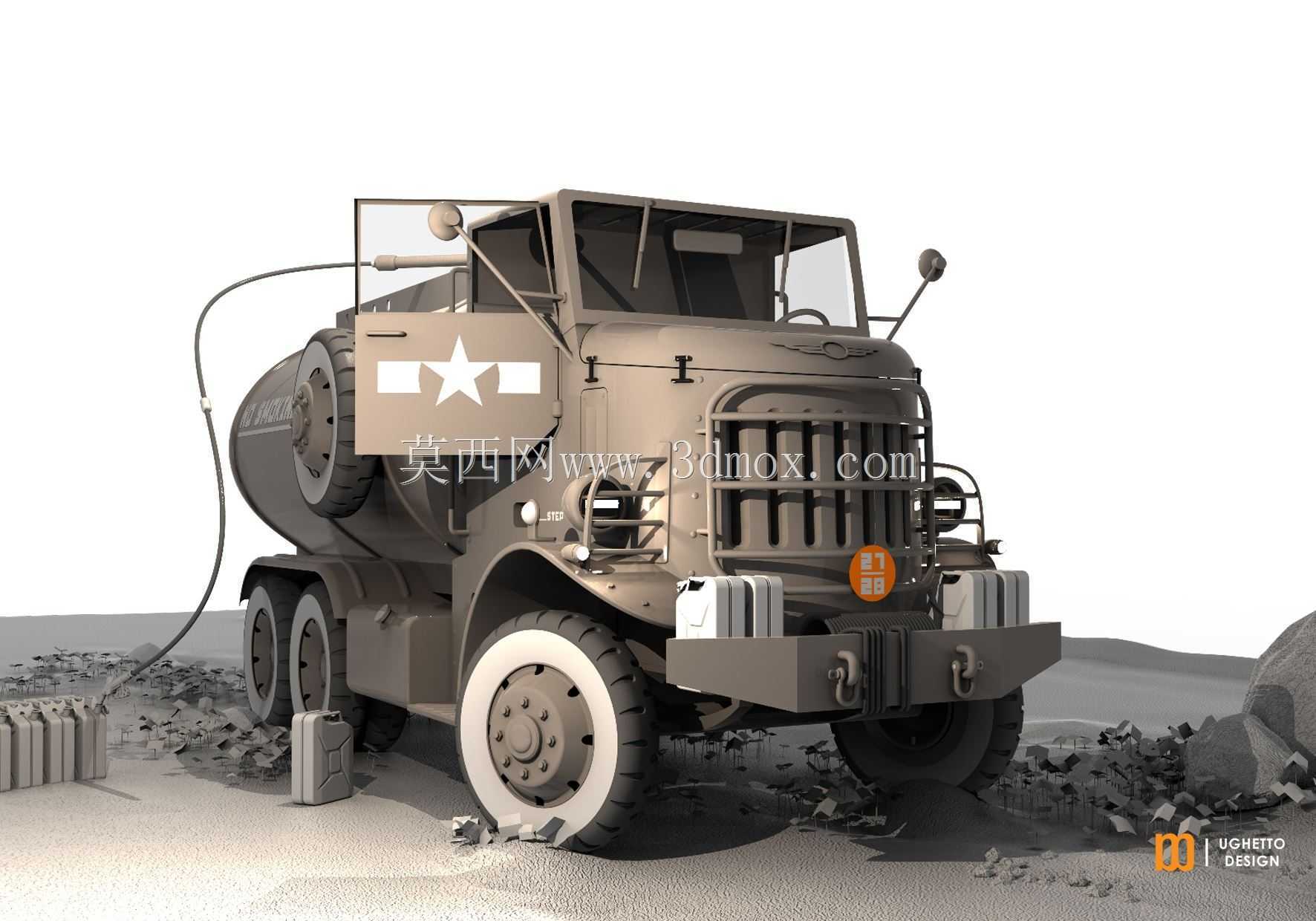

　　车头部分的设计充分考虑战地使用的抗损需求，前脸加装格栅式防撞护架，护架采用壁厚6mm的高强度合金钢焊接成型，可在低速碰撞、灌木穿行时保护散热器与前脸灯具，两侧外摆式后视镜支架采用弹簧缓冲结构，遭遇剐蹭时可自动回弹复位，避免支架断裂失效。驾驶室为短头平头结合构型，既缩短了整车总长度，又能在正面碰撞时为驾乘人员提供前部缓冲吸能区，车门侧面喷涂军用识别标识，翼子板位置预留了外挂工具、油桶的固定接口，可根据任务需求挂载备用燃油桶、工兵工具、防滑链等随车装备，前保险杠集成了两个拖拽钩，单钩拖拽额定载荷达到8吨，可实现同级别故障车辆的战地拖拽救援。

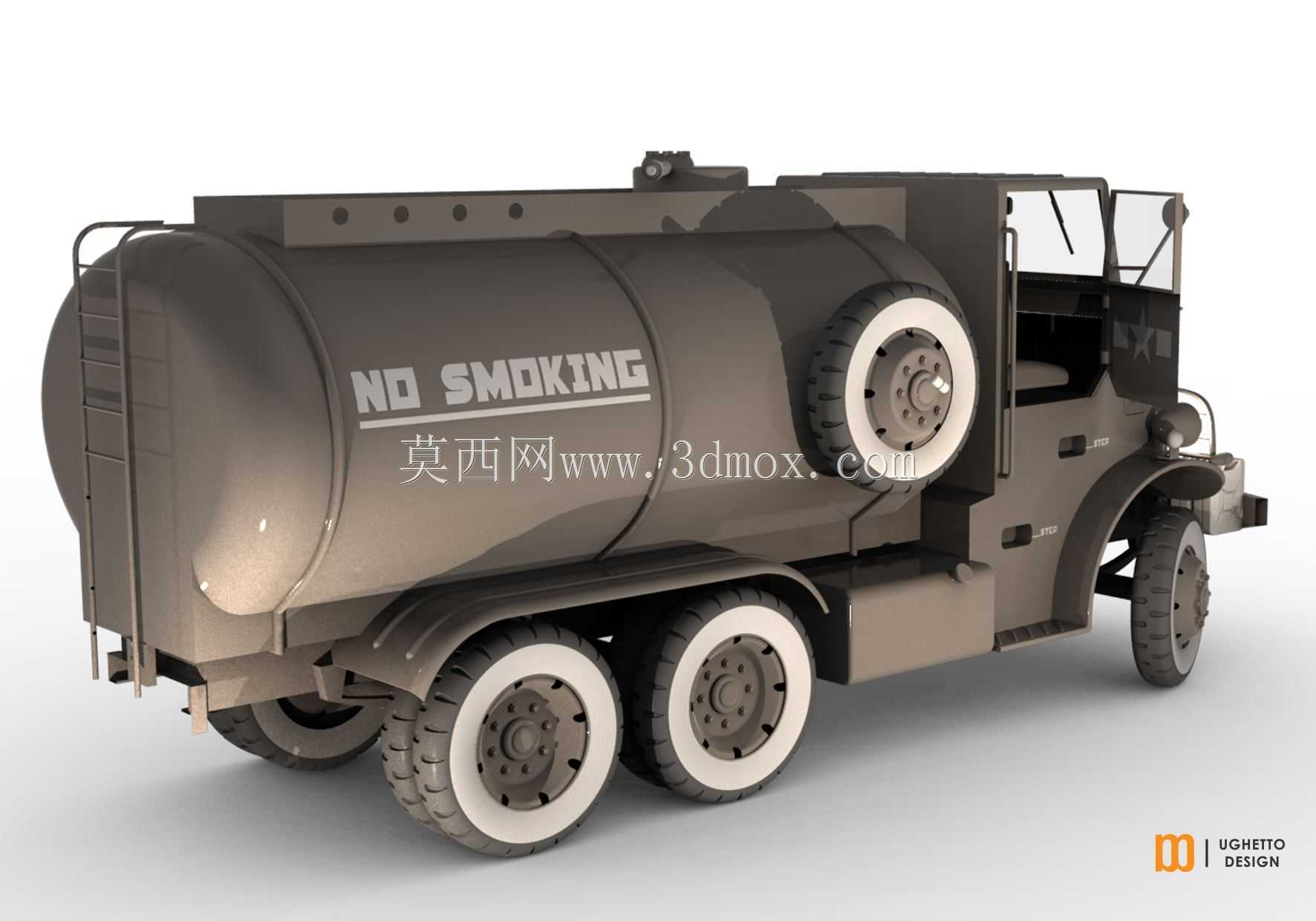

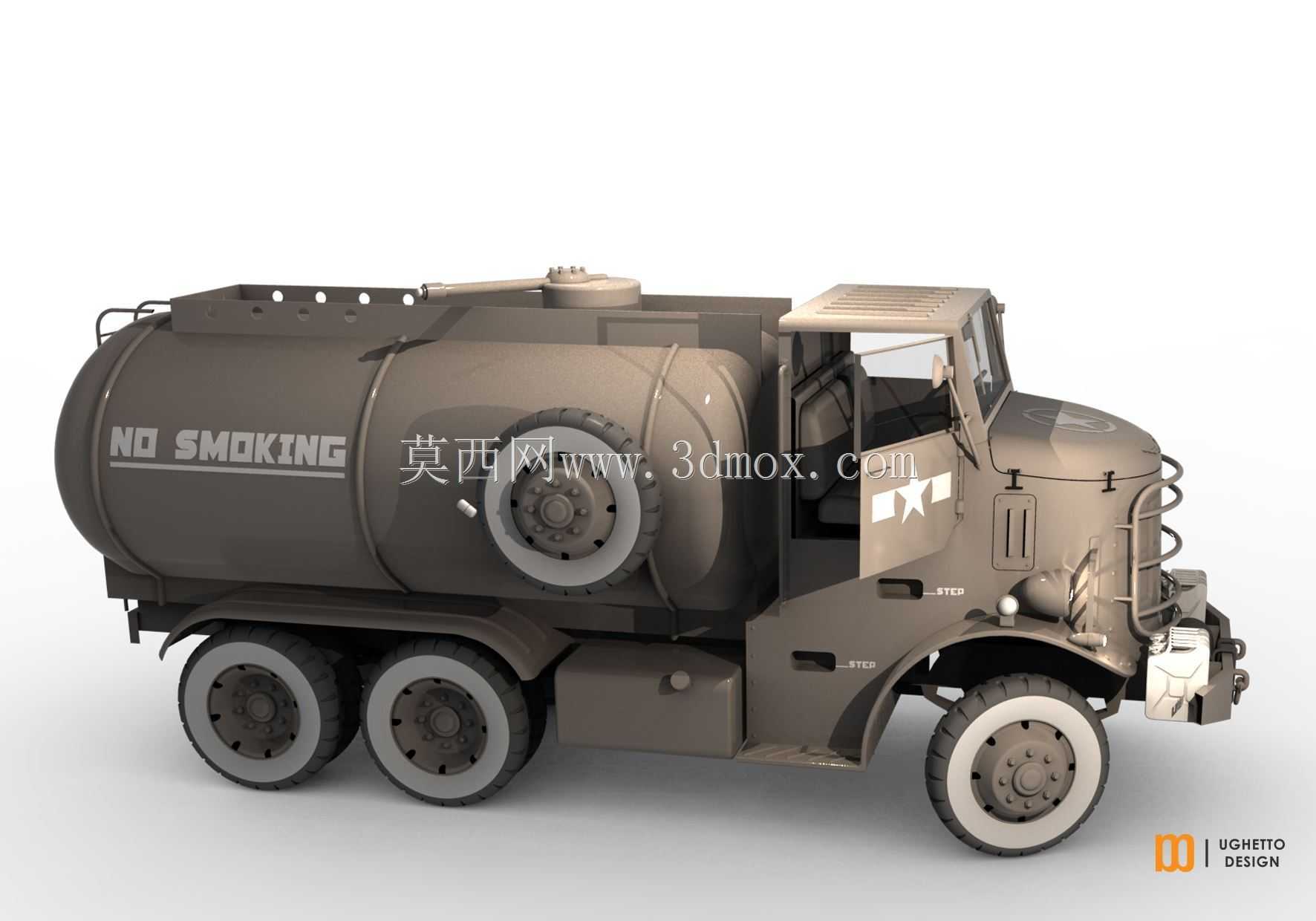

　　上装部分的罐体为椭圆柱形截面设计，相比圆形罐体降低了整车重心高度，满载状态下整车重心高度控制在1100mm以内，大幅提升越野行驶时的侧倾稳定性，罐体内部设置多道防浪板，防浪板上开有交错布置的过流孔，可大幅降低车辆急加速、急制动、越野颠簸时罐内油料的晃动冲击，避免罐体因液体冲击产生焊缝疲劳开裂，同时减少油料晃动对整车行驶稳定性的影响。罐体顶部设置人孔、呼吸阀、加注口，尾部设置卸油接口与操作平台，罐体侧面预留了固定备胎的安装位，备胎采用与行驶轮胎同规格的全尺寸越野轮胎，可在轮胎破损时直接更换，无需调整行驶参数。

　　整车的管线布置全部采用隐藏式走线，制动管路、电气线路全部布置在车架纵梁内侧，避免越野行驶时被飞石、灌木刮损，车架采用边梁式梯形结构，纵梁为冲压成型的槽型截面，横梁采用铆接加螺栓连接的方式与纵梁固定，相比全焊接结构拥有更好的抗扭变形能力，在路面不平导致车架扭转时，连接位置可产生微小形变释放应力，避免车架出现永久性变形。悬架系统采用多片钢板弹簧加液压筒式减震器的配置，钢板弹簧片数前9片后12片，可在满载状态下吸收越野路面的颠簸冲击，减震器的阻尼特性经过匹配调校，在空载、满载状态下都能提供合适的阻尼力，避免行驶过程中出现过度弹跳。

　　从安装边界来看，整车总长度控制在7200mm，宽度2450mm，高度2850mm，可满足铁路平车运输、登陆舱装载的尺寸要求，无需拆解即可完成远程投送，整车转弯半径控制在9米以内，可在狭窄的战地临时道路完成掉头、转向操作。罐体额定载液容积为8立方米，可运输汽油、柴油等常见军用燃料，罐体内部做防腐导静电处理，避免油料运输过程中产生静电积聚引发安全隐患，罐体与车架之间的连接采用带缓冲垫的U型螺栓固定，可缓冲行驶过程中的振动，避免罐体与车架硬连接产生应力集中。
