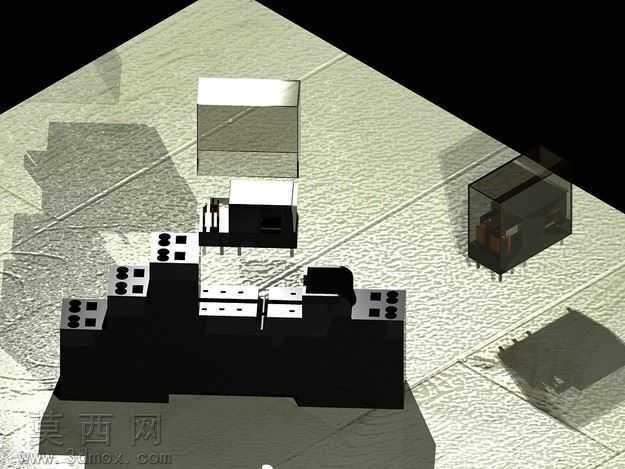

魏德米勒快速连接基地与继电器三维建模

本作品围绕魏德米勒快速连接基地与SPDT、DPDT继电器展开比例化三维建模，建模过程严格参照实物的实际尺寸比例进行绘制，力求还原电气元件的真实外观与结构特征。建模初期先梳理两类继电器与配套连接基地的结构组成，拆分出基座主体、接线端子、触点模块、外壳防护结构等独立建模单元，针对不同单元的形态特征选择适配的建模命令完成基础形体搭建：对于带有规整安装孔位、接线端口的基座部分，采用草图拉伸结合阵列命令完成孔位的精准排布，保证端子间距、安装孔位尺寸与实物参数完全匹配；对于继电器内部的触点、衔铁等精细结构，通过放样、扫掠等命令还原其异形轮廓，同时对结构间的装配间隙做合理预留，还原元件实际装配的契合度。材质与渲染环节，针对不同部件的物理属性赋予对应材质：基座部分采用哑光黑色工业塑料材质，调整材质的粗糙度参数还原工程塑料的磨砂质感；金属接线端子、内部导电结构赋予抛光金属材质，添加轻微的反射效果体现金属部件的光泽感；透明防护外壳部分调整材质的透明度与折射参数，还原工程塑料外壳的半通透视觉效果，同时保留外壳表面的细微磨砂纹理避免材质表现过于失真。场景搭建上采用带有细微纹理的浅灰色工业台面作为承载基底，添加柔和的环境漫反射光源与定向补光，调整光源角度投射出柔和的结构阴影，既清晰呈现各部件的轮廓边界与装配关系，也通过光影层次凸显元件的立体结构。设计过程中重点还原快速连接基地的快接结构特征，以及SPDT单刀双掷、DPDT双刀双掷继电器的外形差异，对继电器表面的标识区域做简化的纹理处理，在保证模型整体视觉还原度的同时控制模型面数在合理区间，兼顾模型的展示效果与使用流畅度，整体模型完整呈现了魏德米勒系列继电器与配套连接基地的装配形态，可用于电气柜装配模拟、电气元件展示、工业场景搭建等相关场景使用。
