Allison1000复合周转轮系传动结构

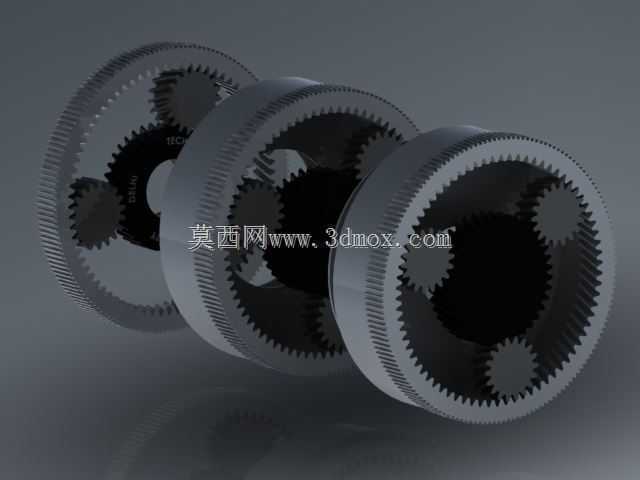

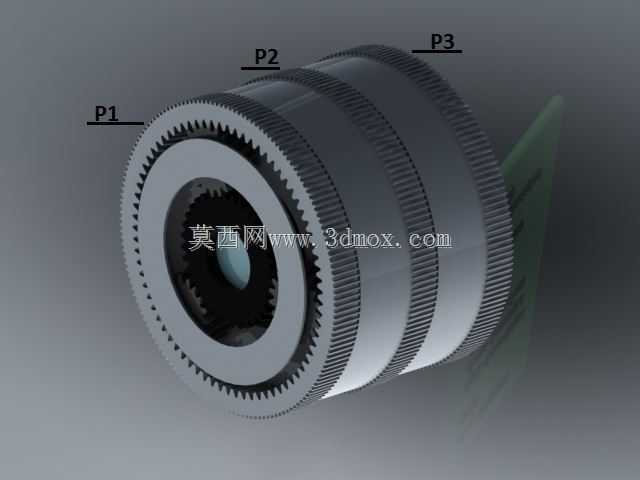

　　这套轮系结构面向商用车自动变速场景开发，核心匹配中型载重车辆、轻型商用客车的动力传递需求，可在发动机输出端与驱动桥之间完成多档位扭矩、转速的匹配转换，覆盖车辆起步、加速、巡航、爬坡等全工况下的动力适配需求，解决传统定轴变速箱档位切换冲击大、传动比覆盖范围有限的问题。整套轮系采用3组行星排串联布局，配合离合器、制动器的锁止与释放逻辑，可实现6个前进挡与1个倒挡的动力传递，所有轮齿采用15度斜齿设计，压力角设定为20度，相比直齿行星轮系，斜齿啮合过程中轮齿是逐步进入与退出啮合状态，重合度更高，传动过程中冲击载荷更小，运行噪音更低，承载能力也有明显提升，适配乘用车与商用车变速场景下的NVH性能要求。设计过程中优先考虑了轮系的运动干涉校验，

　　每一组行星轮与太阳轮、内齿圈的啮合侧隙都控制在合理区间，行星轮的安装销轴与行星架的配合公差选用过渡配合，既保证行星轮转动的灵活性，又避免销轴窜动带来的啮合偏差。内齿圈采用薄壁齿圈结构，在保证齿部强度的前提下尽可能降低转动惯量，减少换挡过程中同步器需要克服的转动惯量，缩短换挡同步时间。行星架采用分体式焊接结构，安装行星轮销轴的孔位采用同轴度加工工艺，保证每一组行星轮的载荷分配均匀，避免单齿过载导致的齿面点蚀、断齿失效。整套轮系的安装边界完全匹配Allison1000系列变速箱的壳体安装尺寸，输入轴端采用花键连接结构，可直接与液力变矩器的涡轮端对接，输出端的法兰接口可适配不同型号的传动轴连接需求，轮系的轴向尺寸经过紧凑化设计，

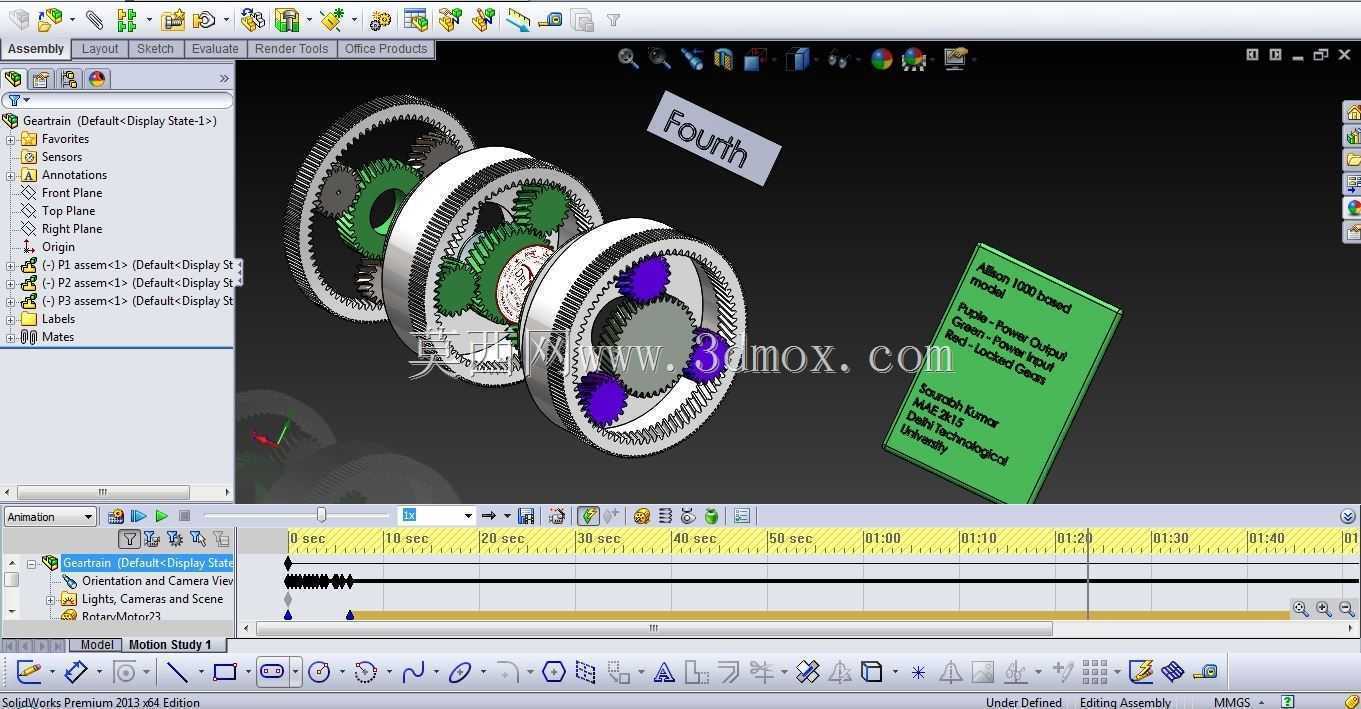

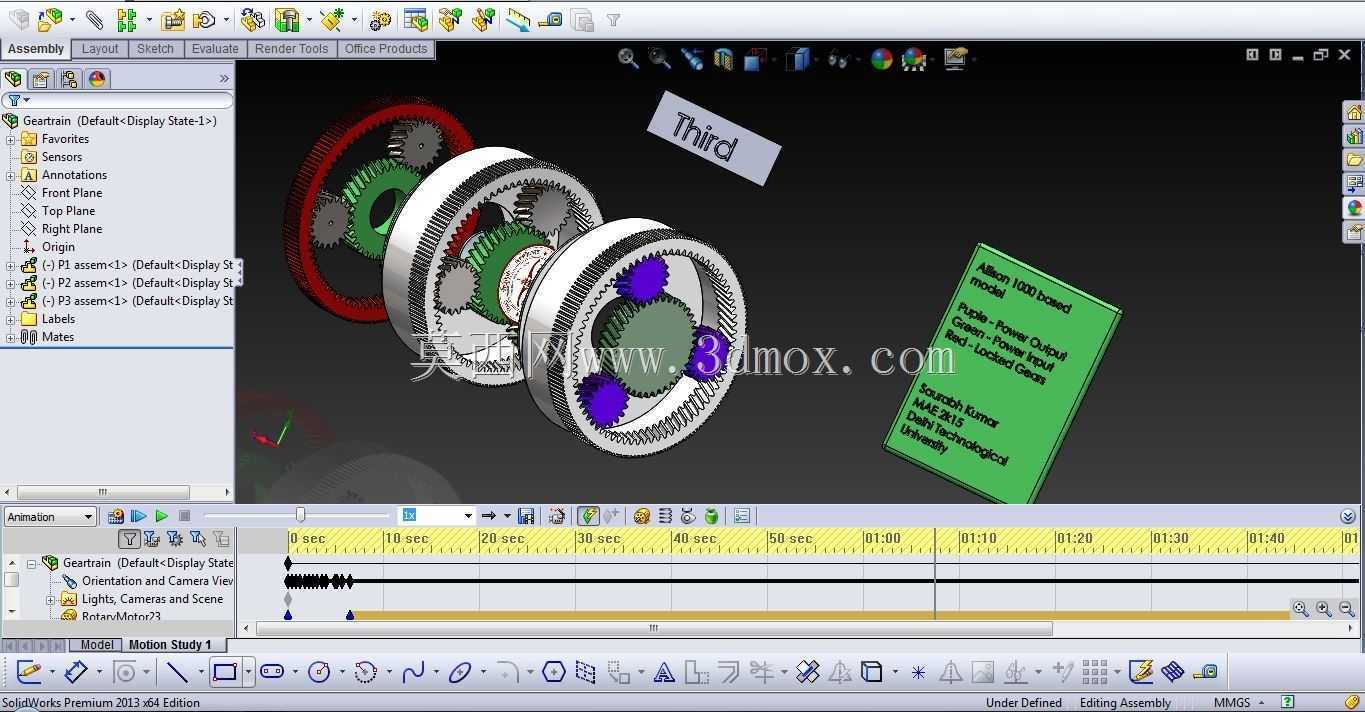

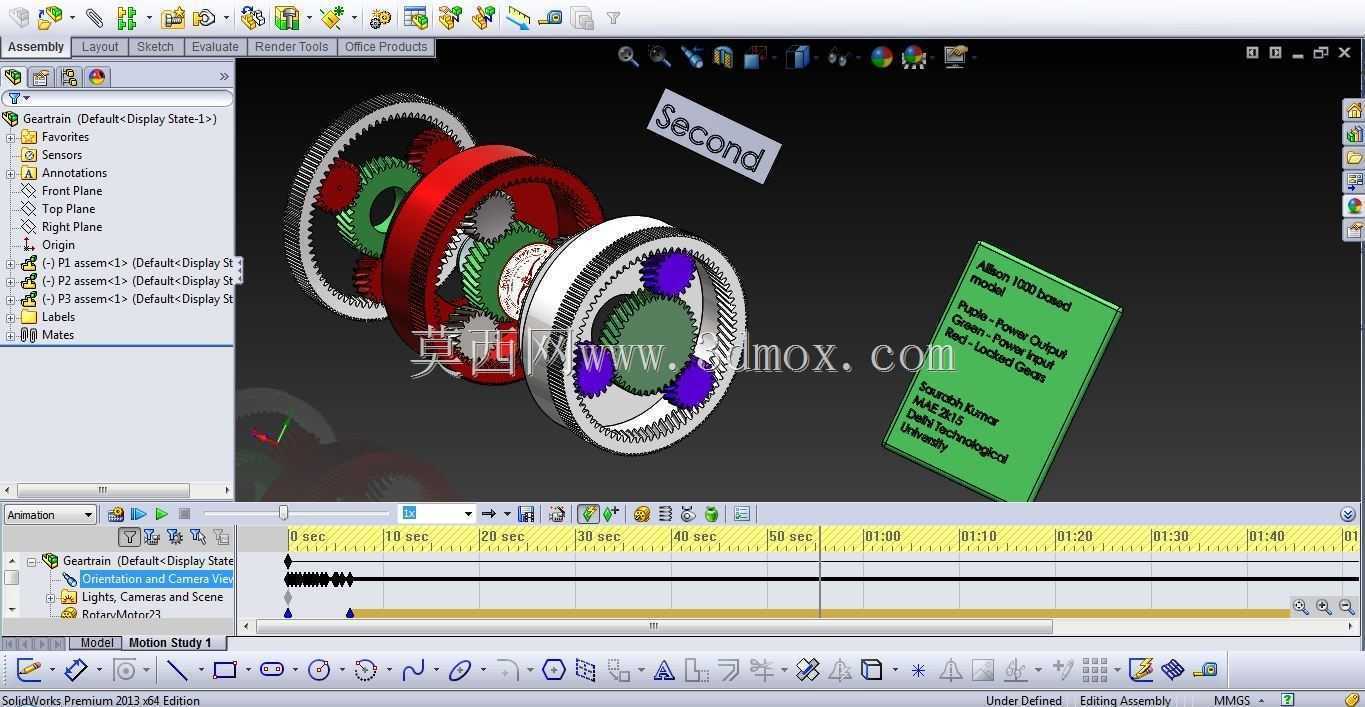

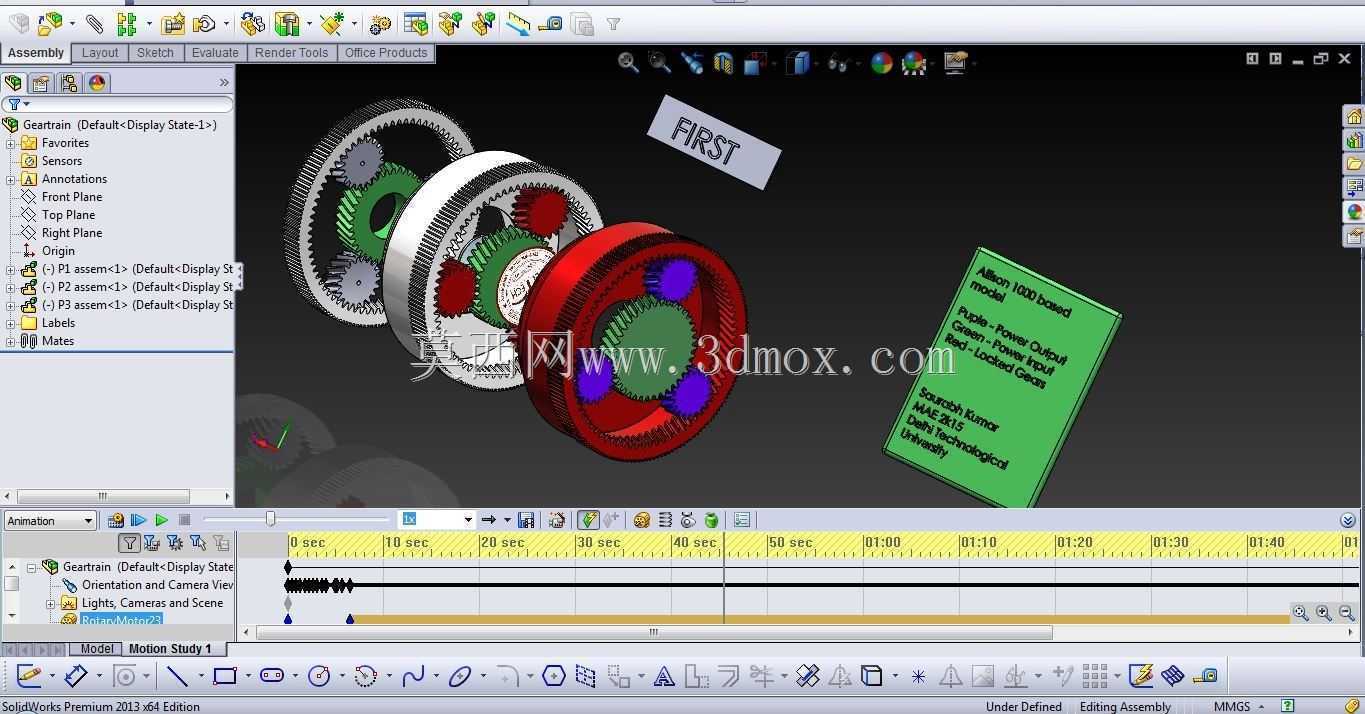

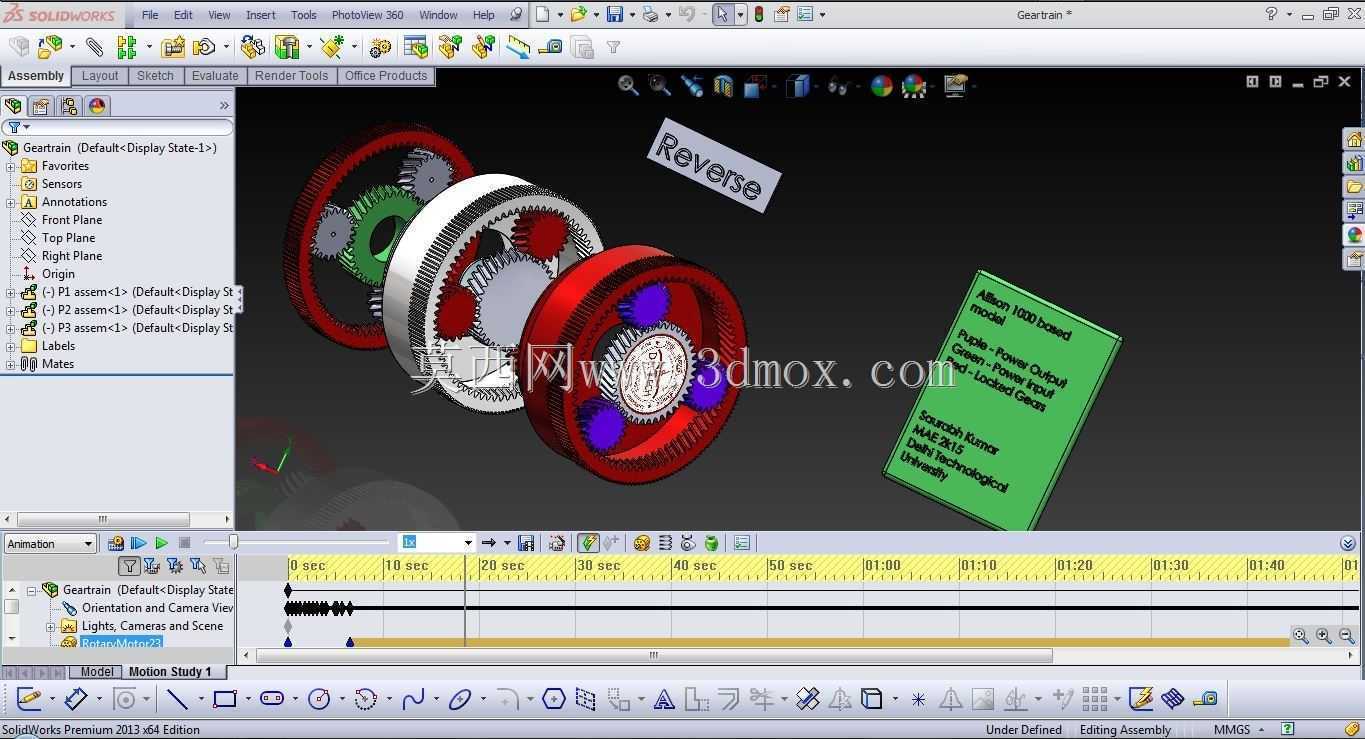

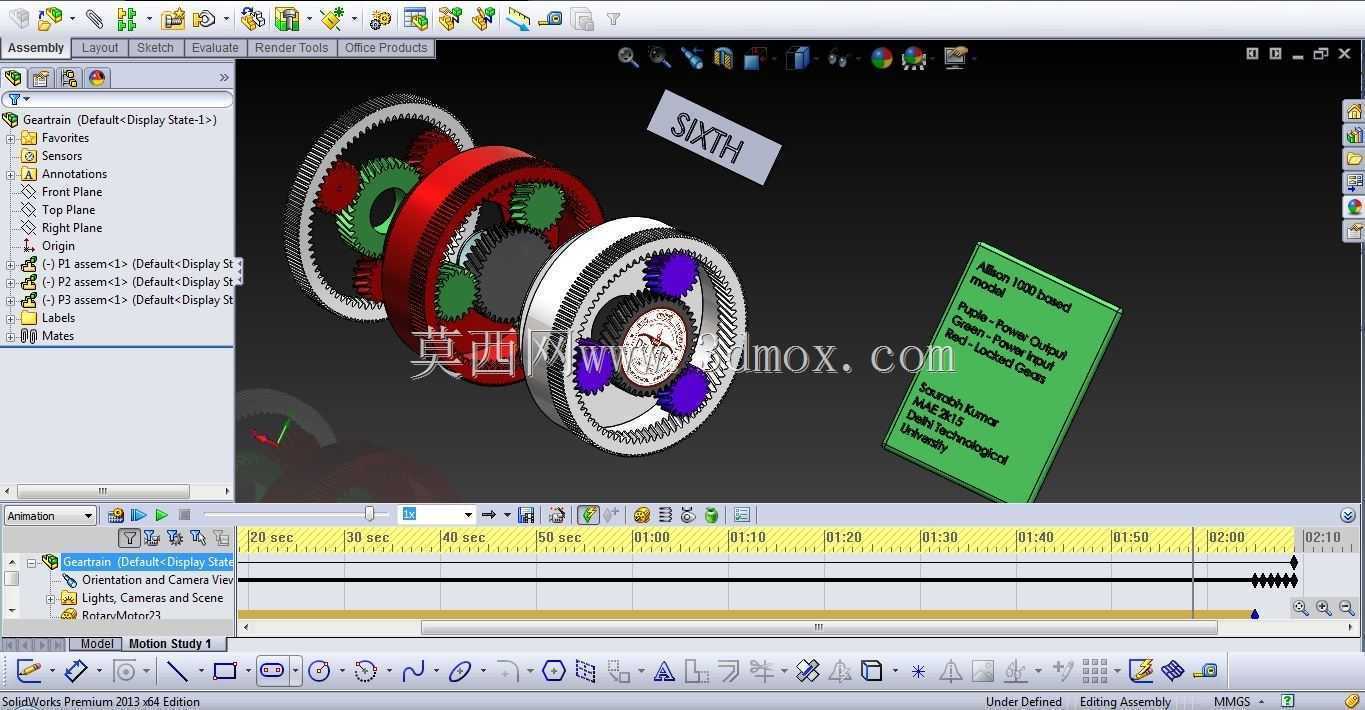

　　在保证6个档位传动比排布合理的前提下，尽可能压缩轴向安装空间，适配横置、纵置不同动力布局的车型安装需求。轮系的运动逻辑经过多轮仿真验证，每一个档位下的动力传递路径都经过运动学校验，不存在传动干涉、构件运动冲突的问题，动画演示可直观呈现不同档位下各构件的运动状态，包括太阳轮、行星轮、内齿圈、行星架的转速差与转向关系，能帮助设计人员快速理解行星变速机构的传动原理，也可用于变速箱维修培训、传动原理教学的演示载体。在实际装车应用中，这套轮系可承受最大输入扭矩达到600N·m，完全覆盖3.0T-6.0T排量柴油发动机的输出扭矩范围，轮系的润滑方式采用压力喷油润滑，在行星架上设计有专用的油道，可将变速箱油直接喷射到轮齿啮合部位与行星轮轴承位置，保证高速运转状态下的润滑与散热效果，避免轮齿胶合、轴承烧蚀的失效问题。
